Keeya berdiri sebagai pengeluar terkemuka dalam industri elektrik, memberikan penyelesaian kos efektif seperti Swithchgear tertutup Logam Jenis Kotak. Terkenal dengan komitmen kami terhadap kualiti pada harga yang rendah, suis Keeya direka bentuk dengan teliti untuk kebolehpercayaan dan kecekapan dalam sistem pengagihan kuasa.
Sebagai pengeluar, penekanan kami terhadap keberkesanan kos memastikan pelanggan menerima produk berkualiti tinggi tanpa menjejaskan bajet mereka. Swithchgear Tertutup Logam Jenis Kotak oleh Keeya menunjukkan dedikasi kami untuk menyediakan penyelesaian yang menjimatkan lagi teguh, menjadikannya pilihan pilihan bagi mereka yang mencari penyelesaian suis mampu milik dan boleh dipercayai dalam pelbagai aplikasi.
HXGN15-12 jenis kotak Unit utama cincin tertutup logam Pxed (pendek kata unit utama) sesuai untuk sistem kuasa AC 50Hz, 12kV t yang digunakan secara meluas dalam rangkaian gelang kabel jahat industri dan terminal bekalan kuasa. Terutamanya sesuai untuk pencawang menengah kecil, stesen pensuisan, pengedaran kediaman bandar, perusahaan perindustrian dan perlombongan, pusat membeli-belah, lapangan terbang, kereta bawah tanah, penjanaan kuasa angin, hospital, stadium, kereta api dan tempat-tempat lain.
● Ketinggian: ≤ 1000m(keperluan khas boleh diperhatikan semasa membuat pesanan, pada masa ini terdapat 6 kumpulan yang beroperasi pada ketinggian 5200m).
● Suhu ambien: -35℃ ~+45℃, perbezaan suhu purata harian maksimum ≤ 25°C. Purata kelembapan relatif harian tidak boleh melebihi 95%, dan purata kelembapan relatif bulanan tidak melebihi 90%.
● Kapasiti seismik: 8 darjah.
● Di tempat tiada getaran dan hentaman yang teruk dan tiada bahaya Pra, kakisan kimia atau letupan.
● GB3906-2006 Alat suis dan alat kawalan tertutup logam arus ulang-alik untuk voltan terkadar melebihi 3.6kV dan sehingga dan termasuk 40.5kV
● IEC 60298 A.C.gear suis dan alat kawalan tertutup logam untuk voltan terkadar melebihi 1kV dan sehingga dan termasuk 52 kV
● GB/T 11022-2011 Spesifikasi biasa untuk piawaian suis voltan tinggi dan alat kawalan
Penampilan cantik dan padat, tahap perlindungan cangkerang adalah lebih daripada IP3X selepas pemasangan kabinet.
● Unit atas dan bawah adalah modular dan mudah dipasang dan diselenggara.
● Rak kabinet menggunakan struktur terpaku untuk memastikan kekuatan kabinet.
● Bilik voltan rendah bersepadu untuk memasang komponen sekunder dan bilik meter boleh dikembangkan untuk memasang lebih banyak unit perlindungan sekunder. Saluran pelepasan tekanan untuk pemasangan tersedia.
● lt mengguna pakai suis beban bebas penyelenggaraan terlindung gas SF6, dengan kecekapan ekonomi yang baik dan kebolehpercayaan. Mudah dikendalikan.
● Dengan peranti interlock Pra-pencegahan yang lengkap, prestasi pemasangan yang tinggi.

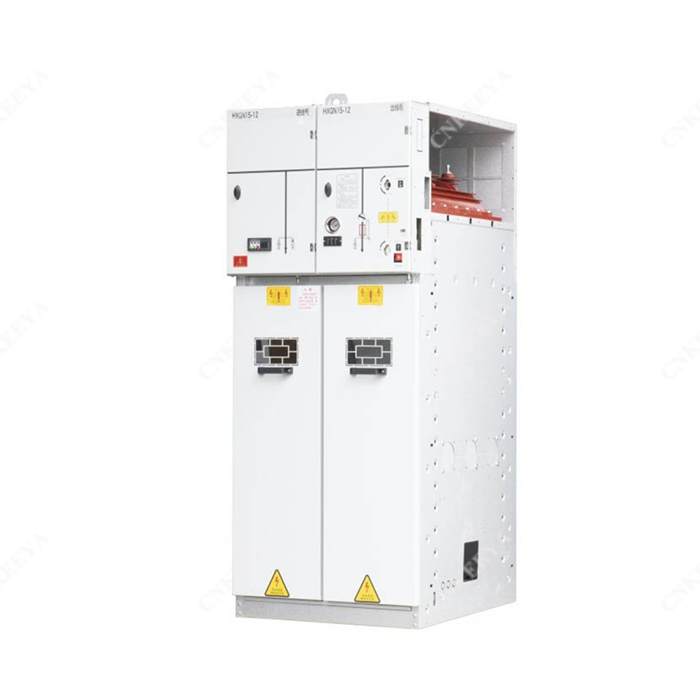

HXGN15-12
Alat suis tertutup logam jenis kotak
● Struktur keseluruhan
● Unit Utama gelang terdiri daripada bilik bas, suis beban (atau bilik pemutus litar), bilik kabel, mesin pengendalian, mekanisme saling kunci dan bilik kawalan voltan rendah, serta litar pengukuran atau pemeteran. Setiap petak dipisahkan oleh plat keluli untuk mengelakkan kegagalan pada bilik bersebelahan.
● Bilik bas
Bilik bas disusun di bahagian atas alat suis, di mana bas utama disambungkan bersama dan berjalan melalui seluruh barisan alat suis. Bas disusun secara mendatar dan boleh dikembangkan dengan mudah.
● Bilik suis utama
a. Bilik suis beban: Terdapat suis beban di dalam bilik suis. Cangkerang suis beban diperbuat daripada resin epoksi, Dilengkapi dengan gas SF6 sebagai medium pemadam arka dan penebat. Di hujung utama aci operasi, terdapat ialah dua penutup hujung plastik acuan panas telus panas, yang melaluinya keadaan sentuhan boleh diperhatikan. Meter ketumpatan gas SF6 atau meter ketumpatan gas dengan sesentuh penggera boleh dipasang di dalam bilik suis mengikut keperluan pelanggan
b.Bilik pemutus litar: Bilik pemutus litar terletak di tengah-tengah alat suis, yang boleh dilengkapi dengan pemutus litar vakum khas atau pemutus litar SF6 mengikut keperluan pelanggan. Kapasiti pemutusnya boleh memenuhi operasi rangkaian pensuisan dan cawangan biasa dan memecahkan arus elektrik litar pintas dan lain-lain dalam keadaan khas.Pemutus litar vakum amat sesuai untuk sistem rangkaian yang kerap. Pemutus litar dilengkapi dengan mekanisme operasi spring dengan fungsi penutupan semula, tindakan yang boleh dipercayai dan jangka hayat yang panjang.
● Bilik kabel
Petak kabel digunakan terutamanya untuk sambungan kabel, supaya kabel teras tunggal atau tiga teras boleh disambungkan dengan log kabel tidak terlindung yang paling mudah. Pada masa yang sama, terdapat ruang yang mencukupi untuk menampung penangkap kilat, pengubah arus, dan suis pembumian yang lebih rendah. Mengikut reka bentuk standard, pintu suis mempunyai tingkap pemerhatian dan peranti keselamatan yang saling mengunci, dan plat bawah bilik kabel dilengkapi dengan penutup pengedap dan pengapit kabel dengan pendakap saiz yang sesuai. Rangka pintu hadapan plat bawah bilik kabel boleh ditanggalkan untuk memudahkan pemasangan kabel.
● Mekanisme operasi, mekanisme saling kunci dan bilik kawalan voltan rendah Ruang voltan rendah dengan interlock juga berfungsi sebagai panel kawalan. Bilik voltan rendah dilengkapi dengan mekanisme operasi spring dengan penunjuk kedudukan dan peranti saling kunci mekanikal. Ia juga boleh dilengkapi dengan sesentuh tambahan, gegelung perjalanan, mekanisme perjalanan kecemasan, peranti paparan langsung kapasitif, kunci kekunci dan peranti pengendalian elektrik. Pada masa yang sama, bilik voltan rendah Ruang juga boleh digunakan untuk memasang litar kawalan, instrumen rakaman dan geganti perlindungan. Alat suis lebar 750mm dilengkapi dengan dua bilik voltan rendah yang sama, yang boleh dilengkapi dengan lebih banyak aksesori.
Tidak. |
item |
unit |
Nilai |
1 |
Voltan terkadar |
kV |
12 |
2 |
Kekerapan dinilai |
Hz |
50 |
3 |
Arus terkadar bagi penggunaan bas utama/arus terkadar dimatikan |
A |
630, 125 |
4 |
Dinilai masa singkat menahan arus utama litar dan litar tanah |
kA/S |
20, 3 |
5 |
Puncak ternilai menahan arus litar utama dan litar tanah |
kA |
50 |
6 |
Litar pintas berkadar membuat arus litar utama dan litar tanah |
kA |
50 |
7 |
Suis beban masa berbuka kapasiti penuh |
masa |
100 |
8 |
Memutuskan penggunaan semasa |
kA |
31.5, 40 |
9 |
Arus pecah cincin tertutup yang dinilai |
A |
630 |
10 |
Arus pemindahan berkadar |
A |
1600 |
11 |
Kehidupan mekanikal |
masa |
2000 |
12 |
Kekerapan kuasa 1min menahan voltan(puncak) fasa-fasa, fasa-bumi/jarak pengasingan |
kV |
42, 48 |
13 |
Impuls Kilat menahan voltan(puncak)fasa-fasa fasa-bumi/jarak pengasingan |
kV |
75, 85 |
14 |
Kekerapan kuasa 1min menahan voltan litar sekunder |
kV |
2 |
15 |
Tahap perlindungan |
|
IP3X |
Tinggi H(mm) |
Saiz |
Berkenaan julat |
1400 |
Berkenaan untuk kabel teras tunggal |
|
1600 |
Berkenaan untuk kabel teras tunggal |
|
1800 |
Berkenaan dengan kabel tiga teras |
|
Lebar W(mm) |
375 |
Masuk dan outlet |
500 |
|
|
750 |
|
|
Kedalaman D(mm) |
918 |
|
1. Mekanisme operasi
2. Suis beban
3. Badan kabinet
4. Bilik alat
5. SF6 voltmeter
6. Petunjuk voltan tinggi
7. Fius
8. Suis pembumian bawah
Sila nyatakan semasa membuat pesanan:
● Data teknikal berikut perlu disediakan semasa membuat pesanan;
● Nombor penyelesaian pendawaian utama, tujuan dan lukisan sistem satu talian, voltan terkadar, arus terkadar, arus putus litar pintas terkadar, lukisan susun atur bilik agihan dan lukisan susunan kabinet suis, dsb.;
● Keperluan untuk fungsi kawalan, pengukuran dan perlindungan suis, serta keperluan dan skema untuk peranti pengunci dan automatik yang lain; Model, spesifikasi dan kuantiti komponen elektrik utama dalam suis;
● Apabila suis digunakan dalam keadaan persekitaran yang istimewa, ia hendaklah dinyatakan semasa membuat pesanan;
● Keperluan khas lain mesti dijelaskan dan dirundingkan secara terperinci secara bertulis sebelum membuat pesanan.
Meningkatkan kapasiti pengubah utama dan meningkatkan kapasiti bekalan kuasa pencawang.
Meningkatkan kapasiti penghantaran kuasa talian agihan dan mengurangkan bilangan talian agihan.
Meningkatkan jejari bekalan kuasa talian voltan sederhana.
Meningkatkan kualiti bekalan kuasa grid kuasa voltan sederhana.
Kurangkan kehilangan kuasa grid kuasa voltan sederhana.
Simpan logam bukan ferus dan sumber tanah.
● Ketinggian: ≤1000m Suhu ambien: suhu ambien maksimum +40 ℃, suhu ambien minimum -35 ℃, perbezaan suhu harian maksimum 25 ℃;
● Kelembapan relatif: kelembapan relatif purata harian ≤95%, kelembapan relatif purata bulanan ≤90%;
● Keamatan seismik: 8 darjah;
Kekerapan dinilai sistem: 50HZ;
Kadar kebocoran tahunan SF6: ≤0.1%;
Gred perlindungan kepungan: IP3X;
● Nota: apabila memesan produk ini melebihi syarat di atas, sila berunding dengan syarikat kami.
● Voltan standard GB/T156
● GB 311.1 Penyelarasan penebat-Bahagian 1: Definisi, prinsip dan peraturan;
● GB 38043.6kV~40.5kV Suis arus ulang-alik voltan tinggi untuk voltan terkadar melebihi 3.6kV dan kurang daripada 40.5kV GB 3906 Alat suis tertutup logam arus ulang-alik dan alat kawalan untuk voltan terkadar melebihi 3.6kV dan sehingga dan termasuk 40.5kV;
● GB/T 11022 Spesifikasi biasa untuk piawaian suis voltan tinggi dan alat kawalan;
● GB/T 12,022 Sulfur hexafiuoride untuk kegunaan industri;
● GB16926 Gabungan suis fius arus ulang alik voltan tinggi;
● Panel suis voltan tinggi AC Dalaman DL/T 404 Unit utama cincin tertutup sepenuhnya logam
Tidak. |
Nama |
Unit |
Muatkan kabinet suis |
Kabinet gabungan suis fius |
|
1 |
Voltan terkadar |
kV |
24 |
||
2 |
Kekerapan dinilai |
Hz |
50 |
||
3 |
Nilai semasa |
A |
630 |
125 |
|
4 |
Arus pemecah beban berkadar |
A |
630 |
125 |
|
5 |
(3s)Dinilai tahan masa singkat menahan arus(berkesan)(3s) |
kA |
20 |
||
6 |
Puncak ternilai menahan arus |
kA |
50 |
||
7 |
Arus putus gelung tertutup |
A |
630 |
||
8 |
Arus pemindahan maksimum |
A |
|
31.5 |
|
9 |
Bakal pemutus litar pintas arus fius (berkesan) |
kA |
|
1400 |
|
10 |
2s masa yang singkat menahan arus suis pembumian |
kA |
20 |
||
11 |
Masa berbuka semasa dinilai |
Masa |
≥100 |
||
12 |
Kehidupan mekanikal |
Suis beban |
≥2000 |
||
Suis pembumian |
≥2000 |
||||
13 |
Kadar kebocoran tahunan gas SF6 |
Kadar kebocoran tahunan gas SF6 |
% |
≤0.1 |
|
14 |
Frekuensi kuasa jangka pendek yang dinilaikan menahan voltan (berkesan) |
Merentasi jarak mengasingkan |
kV |
64(79) |
|
Tukar jarak bukaan |
kV |
64(79) |
|||
Fasa ke fasa, fasa ke tanah |
kV |
50(65) |
|||
denyutan kilat yang diberi nilai menahan voltan (puncak) |
Merentasi jarak mengasingkan |
kV |
110(145) |
||
Tukar jarak bukaan |
kV |
110(145) |
|||
Fasa ke fasa, fasa ke tanah |
kV |
95(125) |
|||
15 |
Had kenaikan suhu |
K |
Mengikut GB/T11022 |
||
16 |
Mekanisme operasi |
|
Manual, atau manual tambah elektrik |
||
17 |
Voltan kendalian |
V |
disyorkan DC110, pilihan DC24 atau DC48 AC220 |
||
18 |
Jarak rayapan bahagian penebat dalam kabinet |
mm/kV |
≥20(24kV)220(dikira sebagai per24kV) |
||
19 |
Gred perlindungan kandang |
|
IP3X |
||
20 |
Jarak udara yang jelas bagi pengalir kosong (fasa ke tanah dan fasa ke fasa) |
mm |
≥180 |
||
21 |
Arus putus pengecasan kabel diberi nilai |
A |
25 |
||
22 |
Arus kearuhan pensuisan bagi pengubah tanpa beban |
A |
0~15A |
||
23 |
Membuka dan menutup tak segerak |
Cik |
<5 |
||
24 |
Rintangan litar utama (tidak termasuk fius) |
mΩ |
<140 |
Nota: Arus terkadar gabungan suis-fius digunakan untuk gabungan lengkap radas suis beban dan fius yang dipilih. Data di luar kurungan merujuk kepada sistem pembumian titik neutral melalui rintangan rendah, dan data di dalam kurungan merujuk ke pembumian titik neutral atau sistem tidak dibumikan melalui gegelung penindasan arka.
Unit utama cincin tertutup sepenuhnya logam
Tujuan kabinet suis |
Lebar kabinet(mm) |
Kedalaman kabinet(mm) |
Ketinggian kabinet(mm) |
masuk kabinet |
750 |
1020 |
1900 |
Kabinet keluar |
500 |
1020 |
1900 |
kabinet |
500 |
1020 |
1900 |
Kabinet buscouple |
500 |
1020 |
1900 |
Naib kabinet pasangan bas |
500 |
1020 |
1900 |
Kabinet peralihan bas |
500 |
1020 |
1900 |
Pemeteran kabinet |
1120 |
1020 |
1900 |
Catatan:
1. Kedalaman nominal kabinet suis merangkumi semua tepi luar panel pintu (tidak termasuk elemen cembung, kunci, pin dan bahagian cembung panel pintu)
2. Ketinggian nominal kabinet suis, termasuk semua tepi luar kepala (tidak termasuk cincin cembung)
