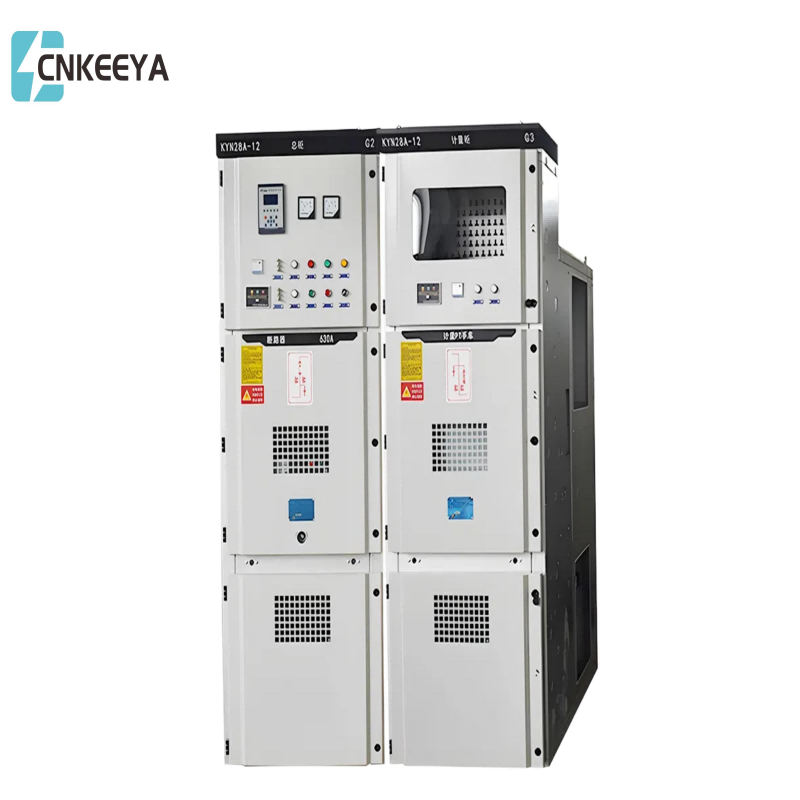

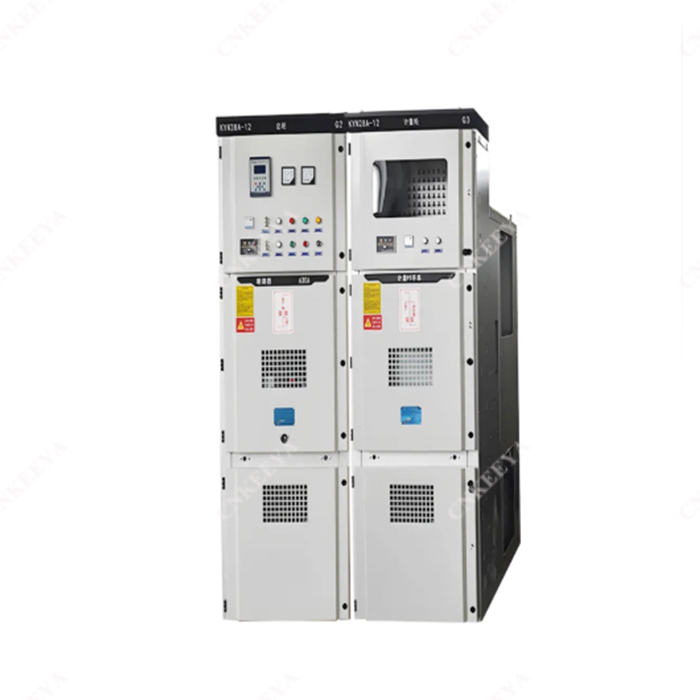

Keeya, pengeluar terkemuka dalam industri elektrik, dengan bangganya mempersembahkan Switchgear KYN28-24KV—penyelesaian berkualiti tinggi yang direka untuk pengagihan kuasa yang optimum. Komitmen kami terhadap keberkesanan kos terbukti dalam penetapan harga yang kompetitif bagi alat suis ini.
Sebagai pengeluar, Keeya mengutamakan penghantaran produk terkemuka pada harga yang rendah, memastikan pelanggan kami mendapat manfaat daripada kualiti dan kemampuan. Switchgear KYN28-24KV berdiri sebagai bukti dedikasi kami untuk menyediakan penyelesaian kos efektif tanpa menjejaskan prestasi, menjadikannya pilihan pilihan bagi mereka yang mencari pilihan suis yang boleh dipercayai dan mesra bajet dalam pelbagai aplikasi.
Produk ini memenuhi piawaian berikut: GB3906-20063.6-40.5KV AC Alat Suis dan Alat Kawalan tertutup logam*, GB/T11022 Keperluan Teknikal Biasa untuk Alat Suis dan Alat Kawalan Voltan Tinggi', IEC62271200 AC Alat Suis dan Alat Kawalan berkadar dan di atas 1kv di bawah 52', DL/T404 'Memesan Keadaan Teknikal untuk Alat Suis Voltan Tinggi AC Dalaman'.
Alat suis tertutup logam AC Boleh Tanggal Berperisai

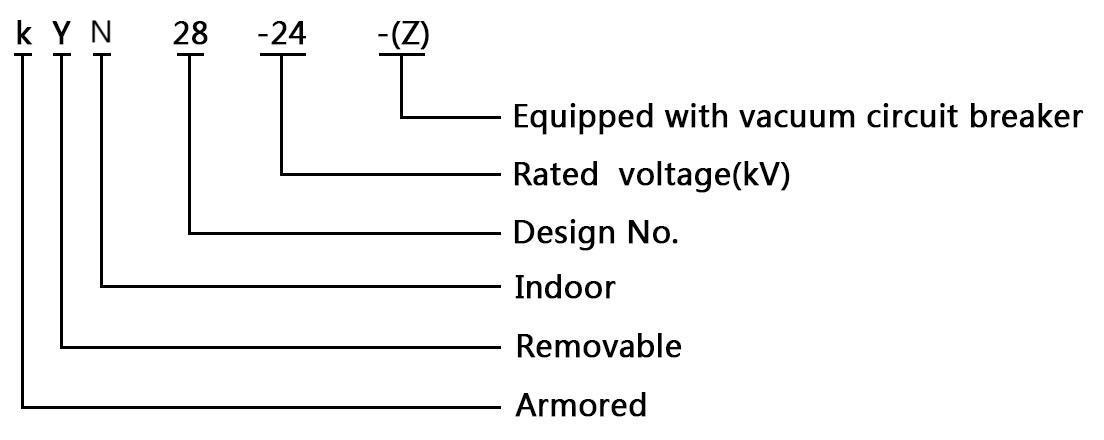

Model dan makna
Suhu udara ambien: suhu maksimum 40 ℃, suhu minimum -15 ℃;
● Kelembapan relatif: purata harian tidak melebihi 95%, purata tekanan wap harian tidak melebihi 2.2kPa, purata bulanan tidak melebihi 90%, purata tekanan wap bulanan tidak melebihi 1.8kPa;
● Ketinggian: 1000m dan ke bawah;
Keamatan gempa bumi: tidak lebih daripada 8 darjah;
● Udara di sekeliling hendaklah bebas daripada gas yang mengakis atau mudah terbakar, wap air dan pencemaran lain yang jelas;
● Tiada getaran ganas yang kerap;
Untuk penggunaan yang melebihi keadaan persekitaran biasa yang dinyatakan dalam GB3906, ia harus dirundingkan antara pengguna dan pengilang.
|
item |
Unit |
Nilai |
|
|
Dinilai voltan |
kV |
24 |
|
|
Dinilai kekerapan |
Hz |
50 |
|
|
Arus terkadar pemutus litar |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Dinilai arus kabinet suis |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Arus dinamik berkadar (4s) |
kA |
16,20,25,31.5,40,50 |
|
|
Arus mantap berkadar (puncak) |
kA |
40,50,63,80,100,125 |
|
|
Arus pemutus litar pintas yang dinilai |
kA |
16,20,25,31.5,40,50 |
|
|
Pembuatan litar pintas dinilai semasa |
kA |
40,50,63,80,100,125 |
|
|
1 min frekuensi kuasa menahan voltan |
Tiang-tiang, tiang-bumi |
kV |
65 |
|
Di seberang jarak mengasingkan |
kV |
79 |
|
|
Dorongan kilat tahan voltan (puncak) |
Tiang-tiang, tiang-bumi |
kV |
125 |
|
Di seberang jarak mengasingkan |
kV |
145 |
|
|
Tahap perlindungan |
IP4X untuk kandang, IP2X untuk bilik pengasingan dan bilik pemutus litar terbuka |
||
Nota: kapasiti litar pintas CT harus dipertimbangkan secara berasingan.
KYN28-24
Alat suis tertutup logam AC Boleh Tanggal Berperisai
Struktur suis (lihat Rajah 1).
Berperisai logam sepenuhnya, struktur dipasang, penyelesaian gabungan lebar.
● Badan kabinet diperbuat daripada plat keluli nipis bersalut aluminium dan zink yang diimport, diproses oleh alat mesin MINGE, mengguna pakai teknologi lipatan berbilang tepi termaju, disambungkan dengan kacang rivet dan bolt berkekuatan tinggi, dengan ketepatan tinggi, ringan, kekuatan tinggi dan kuat serba boleh bahagian.
● Ia boleh dilengkapi dengan siri VS1-24 atau pemutus litar vakum siri VD4 yang diimport, dengan kebolehgunaan yang luas, kebolehpercayaan yang tinggi dan tahun tanpa penyelenggaraan yang panjang.
● Kereta tangan dilengkapi dengan kedudukan kerja dan ujian, dan setiap kedudukan dilengkapi dengan peranti kedudukan dan paparan, yang selamat dan boleh dipercayai.
● Semua jenis kereta tangan boleh ditukar mengikut blok binaan modular, memastikan kereta tangan daripada specipcation yang sama boleh ditukar ganti secara bebas, dan kereta tangan daripada specipcations berbeza tidak boleh masuk.
● Mod pemasangan suis tanah
a.Dipasang di bahagian tengah kabinet (jenis yang dipasang di hadapan)untuk kemudahan penyelenggaraan dua sisi kabinet.
b.Dipasang di bahagian belakang kabinet (jenis belakang)untuk menjimatkan ruang di dinding.
● Kaedah pemasangan pengubah semasa:
a.Dipasang di hadapan bilik kabel di belakang kabinet.
b.Ditinggikan di bahagian bawah plat lentur yang besar.
● Sehingga 9 kabel teras tunggal boleh dipasang di dalam bilik kabel.
● Setiap bilik tekanan tinggi mempunyai saluran pelepasan tekanan untuk memastikan keselamatan diri.
● Peranti saling kunci yang sangat boleh dipercayai memenuhi sepenuhnya keperluan keselamatan "pencegahan lima".
● Kereta tangan diangkut dengan trak khas, yang ringan dan mudah digunakan.
● Pintu depan dan belakang dilengkapi dengan tingkap pemerhatian, yang boleh memerhatikan status kerja komponen dalaman dengan mudah.
KYN28-24
Alat suis tertutup logam AC Boleh Tanggal Berperisai
KYN28-24
A. Bilik bas
B. Bilik kereta tangan pemutus litar
C. Bilik kabel
D. Bilik alat geganti
1. Kepungan
2. Bas cawangan
3. Sesendal bas
4. Bas utama
5. Sentuhan tetap
6. Kotak hubungan tetap
7. Pengubah arus
8. Suis pembumian
9. Kabel
10. Penangkap
11. Bas utama grounding
12. Plat partition yang dipasang
13. Plat pembahagian (injap)
14. Palam sekunder
15. Kereta tangan pemutus litar
16. Alat pemanas
17. Plat partition mendatar jenis boleh tanggal
18. Mekansim operasi suis tanah
19. Plat asas
20. Peranti pelepas tekanan
21. Alur pengalir kawalan
● Nombor lukisan penyelesaian litar utama, tujuan dan lukisan sistem satu talian, voltan terkadar, arus terkadar, arus putus litar pintas terkadar, susun atur bilik agihan dan susunan gear suis dan lukisan konpgurasi, dsb.
● Kawalan gear suis, keperluan fungsi pengukuran dan perlindungan serta keperluan peranti pengunci dan automatik yang lain.
● Model, spesifikasi dan kuantiti komponen elektrik utama dalam suis.
● Jika sambungan bustray diperlukan antara suis atau kabinet talian masuk, keperluan specipc seperti kapasiti tampung undian bustray, rentang bustray dan ketinggian dari tanah hendaklah disediakan.
● Alat suis yang digunakan dalam keadaan persekitaran khas hendaklah dinyatakan semasa membuat pesanan.
