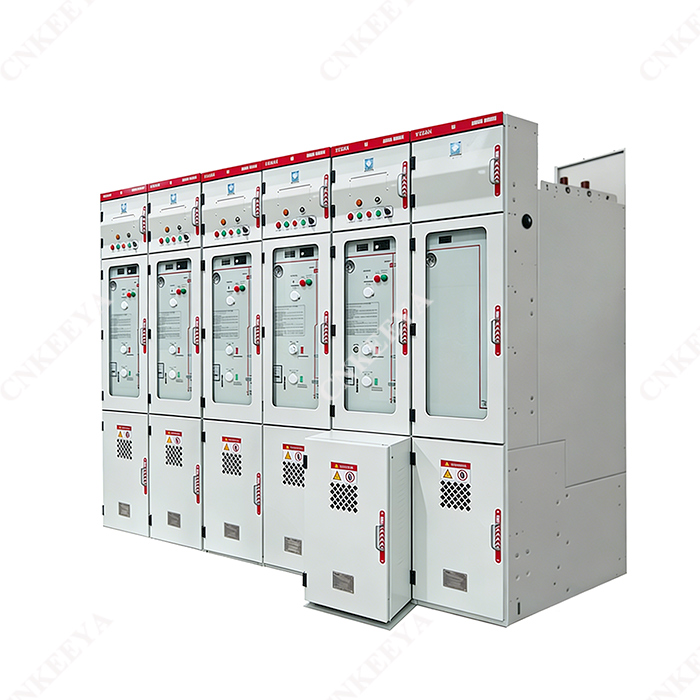

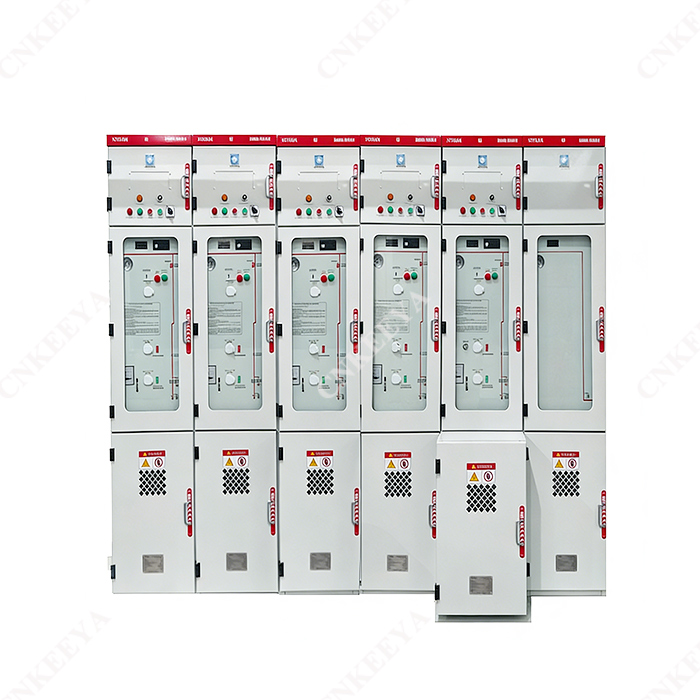

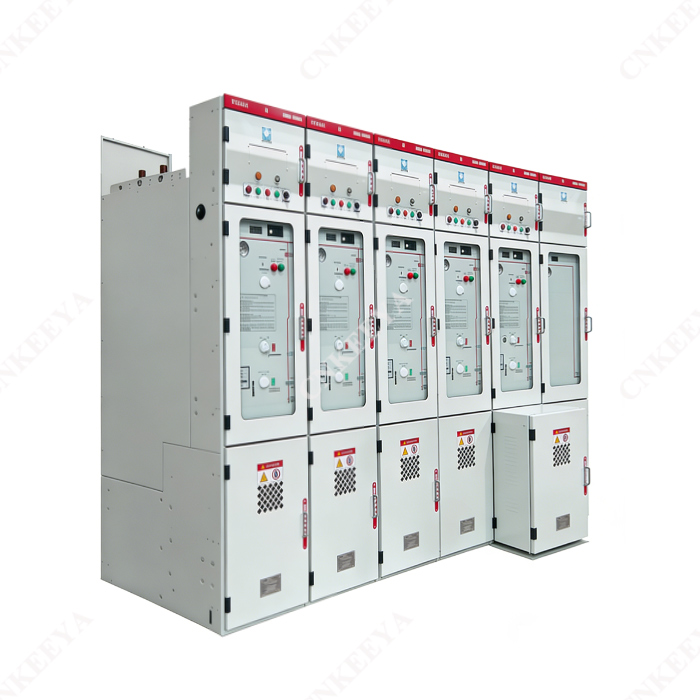

Alat suis rangkaian cincin tertutup logam AC 36kV SF₆ Alat Suis Tertutup Logam Bertebat Gas (GIS)

Model: RM6-11/12/13.8/22/24/31/33/40.5

Alat suis rangkaian cincin tertutup logam AC 36kV SF₆ Alat Suis Tertutup Logam Bertebat Gas (GIS), mempersembahkan alat suis rangkaian cincin tertutup logam AC 36kV, menawarkan teknologi termaju pada kos yang rendah. Komitmen kami untuk menyediakan penyelesaian kos efektif meletakkan kami sebagai peneraju industri. Dengan tumpuan pada kualiti dan keterjangkauan, CNKEEYA memastikan bahawa unit utama gelang berisi gas yang tertutup sepenuhnya dan berpenebat penuh memenuhi piawaian tertinggi. Rakan kongsi dengan kami untuk produk terkemuka yang menggabungkan inovasi, kebolehpercayaan dan harga yang kompetitif.

Hantar Pertanyaan

Penerangan Produk

Alat suis rangkaian cincin tertutup logam AC CNKEEYA, 36kV SF₆ Alat Suis Tertutup Logam Bertebat Gas (GIS), mempersembahkan alat suis rangkaian cincin tertutup logam AC 36kV, menggabungkan teknologi canggih dengan penyelesaian yang menjimatkan kos. Komitmen kami untuk menyediakan produk berkualiti tinggi dipadankan dengan dedikasi kami untuk memastikan harga yang kompetitif. CNKEEYA berdiri sebagai sumber anda yang boleh dipercayai untuk penyelesaian yang cekap dan kos rendah dalam bidang unit utama gelang berisi gas yang tertutup sepenuhnya dan bertebat sepenuhnya. Rakan kongsi dengan kami untuk produk terkemuka yang selaras dengan pertimbangan belanjawan anda.

RM6-40.5 tertutup sepenuhnya unit cincin berfail gas bertebat penuh adalah generasi baru suis yang dihasilkan oleh syarikat kami sebagai set lengkap peralatan 12-40.5kV tiga fasa AC 5OHz dalaman 12-40.5kV untuk memperbaharui dan mengagihkan tenaga elektrik. Ia digunakan terutamanya untuk transformasi kuasa dan penghantaran sistem kuasa voltan sederhana seperti pelbagai loji janakuasa, pencawang dan pencawang komersil. kawalan, perlindungan dan pemantauan. Ia dicirikan oleh prestasi yang boleh dipercayai, penyesuaian yang kuat dan saiz yang kecil.

Piawaian yang mematuhi

● GB 3906 Alat suis tertutup logam arus ulang-alik dan gear kawalan untuk voltan terkadar melebihi 3.6kV dan sehingga dan termasuk 40.5kV

● Panel suis voltan tinggi AC Dalaman DL/T 404

● IEC 62271-200:2003 Alat suis dan gear kawalan tertutup logam AC untuk voltan terkadar melebihi 1kV dan sehingga dan termasuk 52kV 1016001/003-0000-00 Standard Perolehan Bahan Perbadanan Grid Negeri China untuk 12kV,24kV

● 1016001/003-0000-00 Standard Perolehan Bahan Perbadanan Grid Negeri China untuk Alat Suis Voltan Tinggi 12KV,24kV 40.5kV 1016001/003-0000-00 Spesifikasi Teknikal Am

Keadaan perkhidmatan

● Suhu ambien: suhu maksimum ialah 40℃, suhu minimum ialah -25℃, dan nilai purata yang diukur dalam 24j tidak melebihi 35℃;

● Kelembapan relatif: nilai purata kelembapan relatif yang diukur dalam masa 24 jam tidak boleh melebihi 95%, dan nilai purata kelembapan relatif bulanan tidak boleh melebihi 90%.

● Pemeluwapan mungkin berlaku apabila suhu berubah dengan cepat semasa kelembapan tinggi. Nilai purata tekanan wap air yang diukur dalam masa 24j tidak boleh melebihi 2.2kPa, dan nilai purata tekanan wap air bulanan tidak boleh melebihi 1.8kPa;

● Ketinggian: tidak lebih daripada 1000m;

● Keamatan seismik: tidak lebih daripada 8 darjah;

● Amplitud gangguan elektromagnet yang teraruh dalam sistem sekunder tidak boleh melebihi 1.6kV;

● Udara di sekeliling jelas tidak tercemar oleh habuk, asap, gas menghakis dan mudah terbakar, wap atau kabus garam.

Nota: Apabila syarat penggunaan melebihi peruntukan di atas, penyelesaian boleh ditentukan melalui perundingan dengan pengguna. RM6-40.5 RM6-40.5 Unit utama gelang bertebat penuh tertutup penuh

Parameter teknikal

Tidak.	item			Unit	Teknikal parameter
1	Voltan terkadar			kV	12	40.5
2	Nilai semasa			A	1250~3150	1250~2500
3	Kekerapan dinilai			Hz	50
4	Dinilai masa singkat menahan arus			k/vs	25, 31.5
5	Puncak ternilai menahan arus			kA	63, 80
6	Tempoh arus litar pintas yang dinilai			S	4
7	Arus pemutus litar pintas yang dinilai			kA	25, 31.5
8	Dinilai semasa membuat litar pintas			kA	63, 80
9	Tempoh arcing			S	0.5
10	Kehidupan mekanikal	Pemutus litar		masa	2000	10000
		Suis pengasingan			3000
		Suis pembumian			3000
11	Hayat elektrik pemutus litar			masa	30
12	Tekanan gas terisi yang dinilai (tekanan tolok pada 20 ℃)			MPa	0.05
13	minimum tekanan berfungsi (tolok tekanan pada 20 ℃)				0.03
14	Kadar kebocoran tahunan gas SF6				≤0.5%
15	Tahap penebat yang dinilai	Kekerapan kuasa dinilai menahan voltan (1min)(berkesan)	Fasa ke fasa, fasa ke tanah	kV	42	95
			jarak mengasingkan, bukaan vakum		48	118
		Impuls kilat berkadar menahan voltan (puncak)	Fasa ke fasa, fasa ke tanah	kV	75	185
			jarak pengasingan, bukaan vakum		85	215
16	Bantu kawalan litar	Voltan terkadar		V	12	40.5
		kuasa 1min frekuensi menahan voltan			1250~3150	1250~2500
17	Kabinet gred perlindungan	Perumahan kabinet			50
		Petak penuh gas			25, 31.5
18	Kategori kehilangan kesinambungan operasi			A	63, 80
19	Ujian kenaikan suhu				4
20	Rintangan litar utama	1250		UΩ	25, 31.5
		2000			年
		2500			0.5
		3150			2000	10000
21	separa pelepasan	Uji voltan		kV	3000
		Elemen penebat tunggal		pC	3000
		Set lengkap			30
22	hayat perkhidmatan				0.05

RM6-40.5

RM6-40.5 Unit utama gelang bertebat penuh tertutup penuh

Nota:

1. Arus pemutus litar pintas yang diberi nilai 40.5kV/2000A ialah 31.5kA; arus putus litar pintas berkadar 12kV/3150A ialah 31.5kA;

2. Parameter bagi penarafan puncak berkadar menahan arus dan berkadar jangka pendek menahan arus pengubah semasa hendaklah dinilai secara berasingan;

3. Rintangan litar merujuk kepada nilai yang diukur dari garisan keluar soket pengganding bas (termasuk pengganding bas) ke sisi garisan keluar soket kabel (termasuk peranti semasa). Apabila pengganding bas dan peranti semasa tidak disertakan, nilai dalam jadual hendaklah ditolak dengan 20.

Garis besar dan gambarajah struktur alat suis

1.Bilik bas kecil

2.Bilik alat

3.Kompartmen bas utama yang dipenuhi gas

4.Pemutus stesen

5. Bilik mekanisme operasi

6.Pemutus litar

7.Petak pemutus litar yang dipenuhi gas

8. Bilik kabel

9. pengubah semasa

10. Kabel

11.CM-35 penangkal kilat

12.Saluran pelepas tekanan

13. Palam kabel

14. Soket kabel

15. Uji palam soket

16. Soket ujian

17.Bas cawangan

18. Peranti pelepas tekanan

19.Bas utama

20. Soket pengganding bas

21.Pengganding bas

Nota:

a(lebar kabinet): 600mm,800mm;

b(kedalaman kabinet): 1420 kedalaman untuk 12kV; 1620 dalam kedalaman untuk 40.5kV.
