Unit Utama Lingkaran

Dalam rangkaian pengedaran, unit utama cincin memainkan peranan penting dalam mewujudkan sambungan. Mereka membuat gelung dengan memautkan penyuap, mengawasi dan mengenal pasti sebarang kerosakan atau kerosakan pada kedua-dua hujung pengubah penyuap dan pengedaran. Ini memastikan bekalan kuasa yang lancar dan tidak terganggu kepada utiliti dengan penurunan voltan yang minimum, menjamin sumber elektrik yang boleh dipercayai.

Definisi Unit Utama Gelang (RMU).

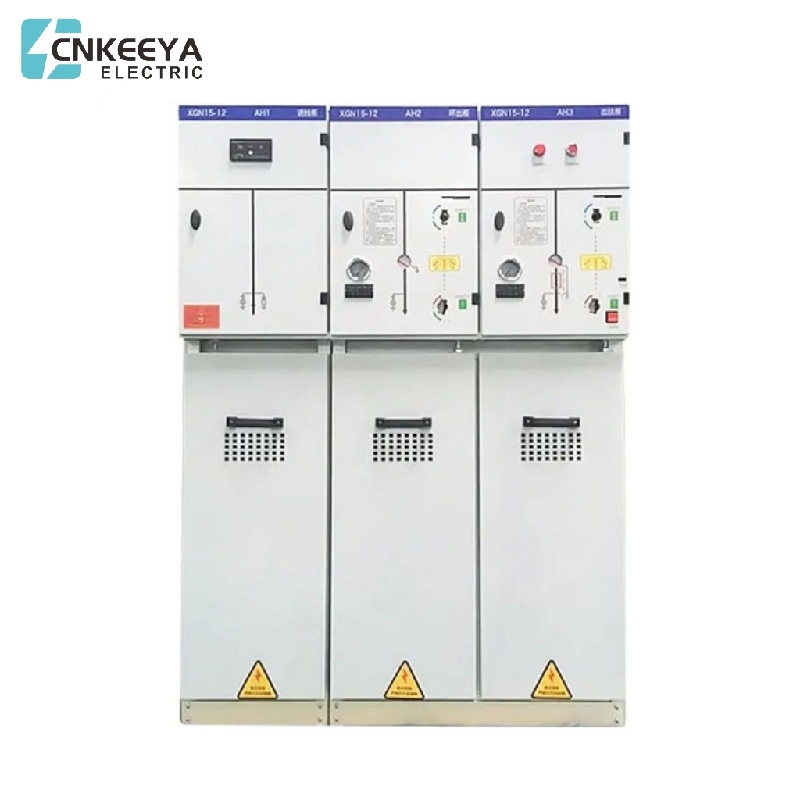

Kabinet RMU (Unit Utama Cincin), juga dikenali sebagai kabinet voltan sederhana, ialah radas elektrik komprehensif yang direka untuk menyambung, mengukur dan menggabungkan pemutus jenis tetap dengan keupayaan perlindungan pengubah.

Kabinet ini dicirikan oleh saiznya yang padat, kebolehpercayaan yang tinggi, ciri keselamatan, kemudahan penyelenggaraan dan pilihan penggantian dan pengembangan yang mudah. Bergantung pada keperluan khusus, RMU ditawarkan dalam pelbagai konfigurasi voltan, memenuhi keperluan pemasangan dalaman dan luaran.

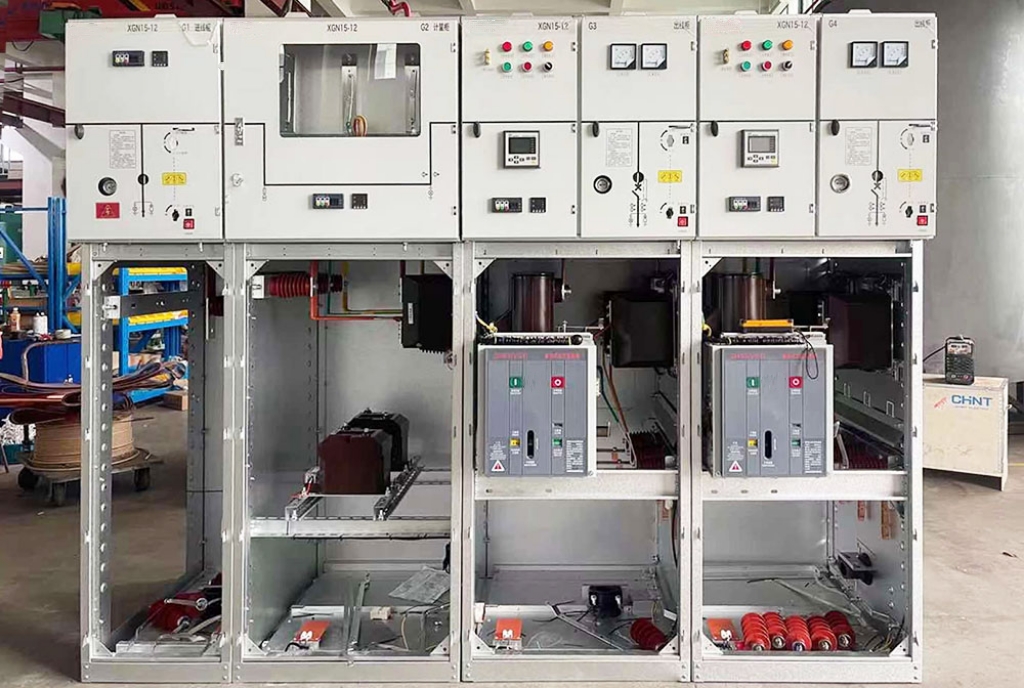

Struktur Unit Utama Gelang (RMU)

Kabinet RMU distrukturkan dengan petak kabel keluaran dan masukan yang berbeza, yang disambungkan dengan mengasingkan pemutus dan kabel yang dilanjutkan ke transformer melalui penggunaan pemutus beban dan fius pelindung.

Pada asasnya, komponen suis, yang termasuk pemutus beban, jentera pemotong, pisau tanah, palang bas dan terminal, ditempatkan dengan selamat dalam tangki gas SF6 yang dibina daripada bahan yang sangat tahan terhadap faktor persekitaran seperti kotoran, minyak dan gris, memastikan pencegahan kakisan.

Kabinet RMU direka bentuk dengan petak berasingan yang saling bersambung dan dibahagikan. Kabinet ini mematuhi piawaian RMU, tersedia dalam konfigurasi dengan dua, empat atau enam petak, bergantung pada keperluan khusus yang digariskan oleh pelanggan.

Dari segi sejarah, pendekatan lazim untuk melindungi pengubah voltan sederhana/rendah dalam grid pengedaran melibatkan gabungan biasa fius dan pisau pemotong. Kaedah ini terkenal dengan kesederhanaan dan keberkesanan kosnya. Sebaliknya, pemutus litar biasanya dikhaskan untuk stesen voltan tinggi/sederhana (HV/MV), dan bukannya digunakan secara meluas dalam stesen voltan sederhana/rendah (MV/LV).

Beberapa ciri suis gear RMU adalah seperti berikut:

- Padat dan dimeterai, ia mempunyai jejak kecil dengan penebat untuk keselamatan yang dipertingkatkan.

- Direka untuk sistem 11KV/33KV, biasanya dinilai pada 630 A dengan penilaian gangguan 21KA.

- Dilengkapi dengan tiga pilihan penebat: minyak, udara, dan penebat gas SF6 yang diterima pakai secara meluas.

- Biasanya dikonfigurasikan dengan dua baris masuk dan satu baris keluar, dan sebaliknya.

- Termasuk peranti pelindung dan pengukur yang berbeza untuk fungsi tambahan.

- Sesuai untuk aplikasi dalaman dan luaran, memberikan fleksibiliti dalam pemasangan.

- Mengurangkan bahaya yang berkaitan dengan kebakaran, mengutamakan keselamatan dalam operasi.

● Parameter teknikal
