Sebagai pembekal terkemuka di China, Keeya pakar dalam menyampaikan penyelesaian termaju dengan Unit Utama Cincin Bertebat Pepejalnya. Produk berkualiti tinggi kami menunjukkan kebolehpercayaan dan kecekapan dalam pengedaran elektrik. Dengan komitmen terhadap kecemerlangan, Keeya berdiri sebagai sumber yang dipercayai untuk unit utama cincin maju, menyediakan penyelesaian yang memenuhi keperluan industri yang berkembang. Rakan kongsi dengan kami untuk produk dan perkhidmatan terkemuka dalam bidang unit utama cincin berpenebat pepejal.
Keeya, pembekal terkemuka yang berpangkalan di China, pakar dalam menyediakan unit utama cincin terlindung pepejal berkualiti tinggi untuk penyelesaian pengedaran elektrik yang cekap dan boleh dipercayai. Unit utama cincin penebat pepejal GTXGN □-12 ialah unit utama cincin penebat komposit jenis perlindungan alam sekitar generasi baharu yang dibangunkan oleh syarikat kami. Ia terutamanya terdiri daripada tiga bahagian, iaitu unit V (unit pemutus litar), unit C (unit suis beban), unit F (unit gabungan), setiap unit boleh digunakan secara bersendirian atau boleh juga diperluaskan secara bebas, strukturnya dibahagikan kepada pintar. bilik instrumen kawalan, mekanisme pengendalian dan bahagian utama, bilik instrumen boleh sepadan dengan perlindungan mikrokomputer (pengawal), ia menggunakan mekanisme operasi spring, dan bahagian utama menggunakan proses gel automatik APG, suis pengasing dan ruang pemadam arka sepenuhnya disertakan dalam resin epoksi, dan sambungan khas digunakan untuk menyambung bas.
Ruang pemadam arka menggunakan bahan sesentuh tembaga dan krom khas---sentuhan Peld magnet membujur jenis R, dan menyelesaikan proses pengedap sekali sahaja. Kapasiti dan kestabilan pemecahan arus litar pintas, hayat elektrik, kenaikan suhu dan tahap penebat ruang pemadam arka ini adalah (bahan sesentuh tembaga dan aluminium, struktur sentuhan Peld magnet membujur bentuk cawan, dan proses pengedap satu kali yang tidak lengkap) adalah jelas. bertambah baik berbanding sebelum ini. Mekanisme operasi menggunakan mekanisme operasi elastik yang disepadukan dengan suis, iaitu suis pengasingan dan mekanisme operasi elastik suis utama disepadukan, yang dapat merealisasikan interlock dengan mudah, dan bahagian mekanisme kurang, mengurangkan pautan penghantaran yang tidak perlu. dengan kebolehpercayaan yang tinggi, dan operasi elektrik boleh dipasang mengikut keperluan pengguna.
Alat suis tertutup sepenuhnya terlindung pepejal: Ia menggunakan bahan penebat pepejal sebagai medium penebat utama dan sambungan konduktif. Selepas suis pengasingan, suis pembumian, bas utama, bas cawangan dan litar elektrik dominan lain adalah tunggal atau digabungkan, medium penebat pepejal dibalut dan dibungkus ke dalam satu atau beberapa modul dengan fungsi tertentu, yang boleh digabungkan semula atau dikembangkan dengan penebat penuh dan prestasi pengedap penuh. Mekanisme tiga stesen boleh membuka dan menutup arus beban, dan juga boleh merealisasikan operasi manual dan elektrik.
● Suhu persekitaran: -45℃+45℃
● Kelembapan: purata purata relatif maksimum ≤95%, purata bulanan ≤90%
● Ketinggian: ≤4000 meter
● Kapasiti seismik: 8 darjah
● Gred perlindungan: IP67 untuk tiub fius badan berelektrik, cangkerang kabinet suis IP3X

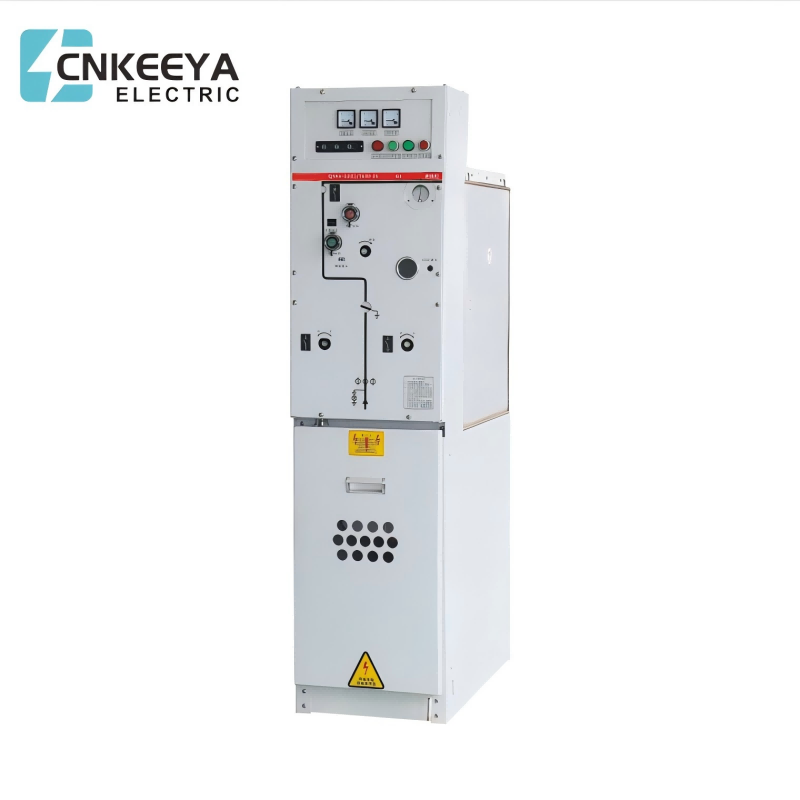

GTXGN □-12
Unit Utama Gelang Bertebat Pepejal
● IEC 62271-1-2017 Alat suis voltan tinggi dan alat kawalan-bahagian 1: Spesifikasi biasa
● IEC 620071-200-2003 Alat suis voltan tinggi dan bahagian alat kawalan 200: Alat suis tertutup logam AC dan alat kawalan untuk voltan terkadar melebihi 1kV dan sehingga dan termasuk 52kV
● GB3906-2006 Alat suis dan alat kawalan tertutup logam arus ulang-alik untuk voltan terkadar melebihi 3.6kV dan sehingga dan termasuk 40.5kV
● GB/T11022-2011 Spesifikasi biasa untuk piawaian suis voltan tinggi dan alat kawalan
● GB1984-2014 Pemutus litar arus ulang-alik voltan tinggi
● GB1985-2014 Pemutus arus ulang-alik voltan tinggi dan suis pembumian
● GB3804-2017 Suis arus ulang-alik voltan tinggi untuk voltan terkadar melebihi 3.6 kV dan kurang daripada 40.5 kV
● DL/T404-2018 Alat suis dan alat kawalan tertutup logam arus ulang-alik untuk voltan terkadar melebihi 3.6kV dan sehingga dan termasuk 40.5kV
● Q/GDW730-2012 Spesifikasi untuk unit utama gelang berpenebat pepejal 12kV
Parameter teknikal suis
|
item |
Unit |
Nilai |
|||
|
Voltan terkadar |
KV |
12 |
|||
|
Kekerapan dinilai |
Hz |
50 |
|||
|
Nilai semasa |
A |
630 |
1250 |
||
|
Tahap penebat yang dinilai |
Kekerapan kuasa menahan voltan |
Jarak mengasingkan |
KV |
48 |
|
|
Fasa-fasa |
KV |
42 |
|||
|
Fasa-bumi |
KV |
42 |
|||
|
Impuls kilat menahan voltan |
Jarak mengasingkan |
KV |
85 |
||
|
Fasa-fasa |
KV |
75 |
|||
|
Fasa-bumi |
KV |
75 |
|||
|
(1s)Arus pemutus litar pintas terkadar |
THE |
25 |
31.5 |
||
|
(4s)Dinilai masa singkat menahan arus |
THE |
25 |
31.5 |
||
|
(1p) Puncak berkadar menahan arus |
THE |
63 |
80 |
||
|
(1ma) terkadar membuat arus litar pintas(puncak)(1ma) |
THE |
63 |
80 |
||
|
Tahap perlindungan kepungan |
|
IP4X |
|||
|
Mod operasi |
|
Jenis simpanan tenaga musim bunga |
|||
Jarak pengasingan visual pisau pengasing
Di hadapan kabinet, terdapat tetingkap visual yang jelas untuk jarak pengasingan, yang boleh melihat kedudukan ON pengasingan, kedudukan OFF pengasingan dan kedudukan ON pengasingan. Terdapat tiga jawatan kerja, yang mudah dan selamat untuk kakitangan di tapak memeriksa dan menentukan lokasi pisau pengasingan.
Reka bentuk arka dalaman
Injap tekanan arka dalaman: apabila terdapat arka di dalam produk, tekanan akan dilepaskan daripada injap pelepas tekanan dan arka akan dilepaskan ke pelongsor kabel untuk mengelakkan kecederaan tidak sengaja kepada pengendali.
Saiz garis besar
|
Model |
Lebar(mm) |
Kedalaman(mm) |
Tinggi(mm) |
|
Kabinet pemutus litar(V kabinet) |
400 |
887 |
1450 |
|
Kabinet suis beban (kabinet C) |
400 |
887 |
1450 |
|
Kabinet gabungan fius(F kabinet) |
500 |
887 |
1450 |
|
)Kabinet pemeteran(M kabinet) |
750 |
887 |
1450 |
|
Kabinet angkat, kabinet sambungan terus (kabinet D) |
400 |
887 |
1450 |
|
Kabinet pengubah voltan(PT kabinet) |
400 |
887 |
1450 |
|
Kabinet pengangkat suis beban (kabinet SL) |
800 |
887 |
1450 |
|
Kabinet angkat pemutus litar(kabinet SV) |
800 |
887 |
1450 |
