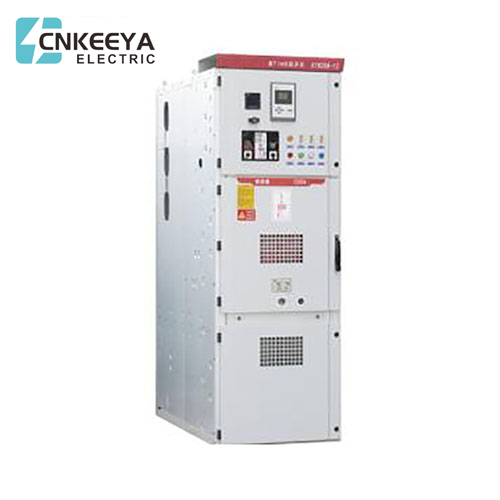

Alat Suis KYN28-12KV

Kejuruteraan dengan ketepatan dan mematuhi piawaian kualiti tinggi, Switchgear KYN28-12KV berdiri sebagai bukti kepakaran Keeya dalam menyediakan penyelesaian yang boleh disesuaikan dan boleh dipercayai untuk pelbagai aplikasi elektrik. Dengan tumpuan pada penyesuaian, Keeya memastikan bahawa suis mereka memenuhi spesifikasi unik dan keperluan pelanggan, menyumbang kepada daya tahan dan kecekapan sistem elektrik moden.

Alat suis tertutup logam boleh tanggal berperisai KYN28A-12 sesuai untuk 3. 6-12KV tiga fasa AC 50Hz grid kuasa, yang digunakan untuk menerima dan mengagihkan tenaga elektrik, serta untuk mengawal, memantau dan melindungi litar. Ia boleh untuk Piawaian Alat Suis Dan Alat Kawalan Voltan Tinggi, GB3906 GB3906-2006 Alat suis dan alat kawalan tertutup arus ulang-alik untuk voltan terkadar melebihi 3. 6kV dan sehingga dan termasuk 40. 5kV DL 404 Keadaan pesanan ac voltan tinggi. pemutus litar, ujian jenis dan ujian rutin. Ia juga mempunyai fungsi ant-misoperation yang sempurna dan boleh dipercayai.

keadaan perkhidmatan

● Suhu udara ambien: had atas +40℃, had bawah-10℃;

● Kelembapan relatif: min harian tidak melebihi 95%, min bulanan tidak melebihi 90%;

● Ketinggian: 1000m dan ke bawah;

● Keamatan gempa bumi: tidak lebih daripada 8 darjah;

● Di tempat tiada pra atau risiko letupan, tiada pencemaran serius, tiada kakisan kimia dan tiada getaran ganas. Untuk penggunaan yang melebihi keadaan persekitaran biasa yang dinyatakan dalam GB3906, ia harus dirundingkan antara pengguna dan pengilang.

Ciri suis KYN28-12KV

Alat suis tertutup logam AC boleh tanggal berperisai KYN28A-12 (selepas ini dirujuk sebagai gear suis) ialah produk baharu yang direka dan dibangunkan oleh syarikat kami berdasarkan menyerap teknologi pembuatan termaju di dalam dan luar negara. Ia boleh menggantikan pelbagai alat suis tertutup logam lama, seperti KYN1-12, KYN2-12 dan produk siri lain.

Produk ini mempunyai kelebihan yang jelas berikut:

●Kepungan produk adalah pemasangan bolt sepenuhnya dengan kekuatan mekanikal yang tinggi, yang memastikan produk itu kemas dan cantik, pintu kabinet disembur dengan salutan plastik, dengan rintangan hentaman yang kuat dan keupayaan rintangan kakisan. Tahap perlindungan kepungan adalah IP4X (ia boleh ditukar kepada plat besi mengikut keperluan pelanggan).

●Suis produk ini boleh dilengkapi dengan pemutus litar vakum VD4 yang dihasilkan oleh syarikat ABB dan suis beban Pxed siri C3, dan juga boleh dilengkapi dengan pelbagai pemutus litar vakum siri domestik (seperti VS1, VH1, VK, Zn28) , yang boleh Menggantikan produk asing yang serupa.

● Tidak kira jenis pemutus litar yang dipilih, jarak penebat udara konduktor terdedah boleh dijamin lebih besar daripada 125mm dan penebat komposit boleh lebih besar daripada 60mm. Pemutus litarnya mempunyai kelebihan unik iaitu jangka hayat yang panjang, kurang penyelenggaraan dan saiz kecil.

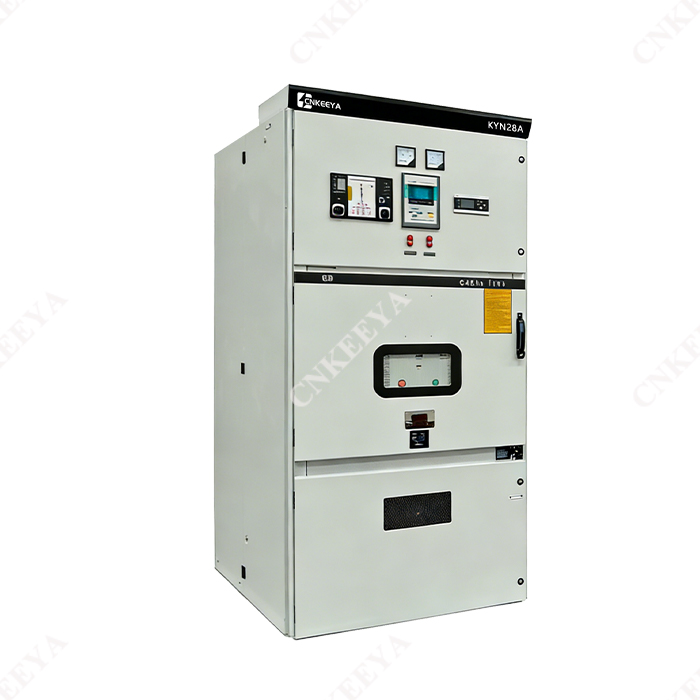

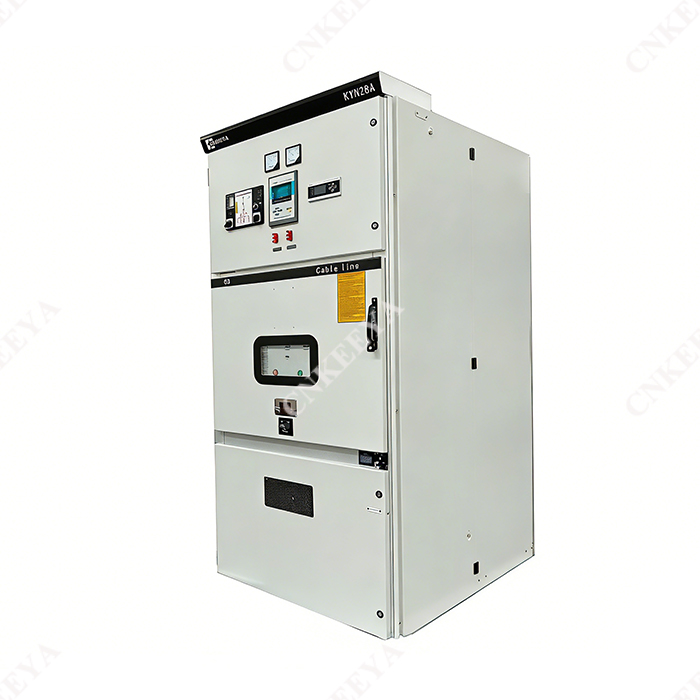

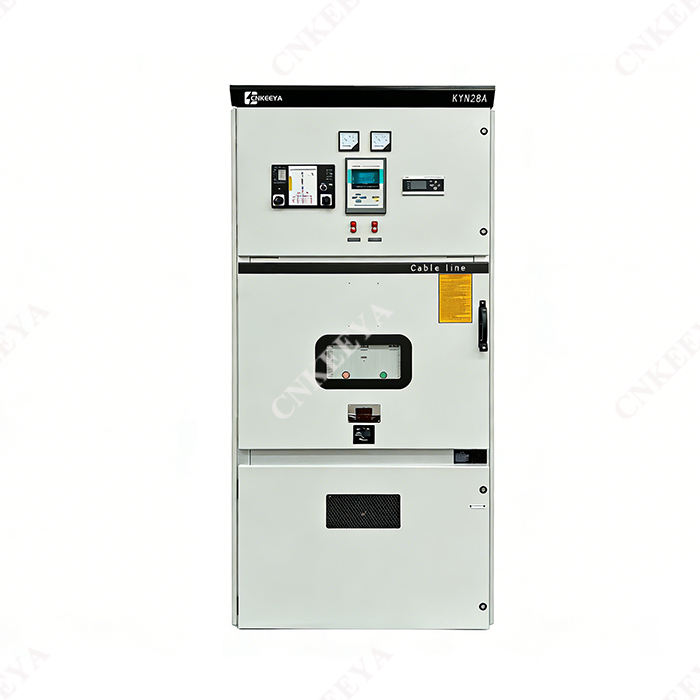

KYN28-12

Alat suis tertutup logam AC Boleh Tanggal Berperisai

Alat suis direka bentuk mengikut alat suis tertutup logam dalam GB3906-91. Lihat Rajah 1 untuk penerangan struktur kabinet suis: kabinet suis terdiri daripada badan kabinet tetap dan bahagian boleh ditarik balik (dirujuk sebagai kereta tangan). Kepungan kabinet dan plat sekatan setiap unit berfungsi disambungkan dengan bolt. Tahap perlindungan kepungan suis ialah IP4X, dan tahap perlindungan pintu bilik pemutus ialah IP2X apabila pintu dibuka. Kabinet suis boleh dilengkapi dengan kereta tangan pemutus vakum atau suis beban tetap. Ia mempunyai saluran masuk (keluar) overhed, saluran keluar kabel dan penyelesaian berfungsi lain. Alat suis boleh disusun dalam kabinet berkembar, iaitu susunan baris berkembar belakang-ke-belakang atau bersemuka.

Parameter teknikal

Parameter teknikal suis

Pemasangan alat suis

a. Pindahkan suis ke lokasi tertentu mengikut keperluan kejuruteraan dan lukisan. Jika terdapat barisan suis yang panjang (cth., lebih daripada 10 suis), kerja penyatuan harus bermula dari kedudukan tengah.

b. Gunakan alat pengangkutan tertentu seperti kren atau forklift.Roller crowbars adalah dilarang sama sekali.

c. Keluarkan kereta tangan pemutus litar dari alat suis dan simpan di tempat lain untuk disimpan.

d. Longgarkan bolt penahan di hadapan petak bas dan keluarkan plat partition menegak 9.

e. Longgarkan bolt penahan plat sekatan mendatar 19 di bawah petak pemutus dan keluarkan sekatan mendatar.

f. Longgarkan dan keluarkan plat asas 16.

g. Tanggalkan plat penutup 1 dan 2 dari lot talian kawalan di sebelah kiri gear suis. Tanggalkan plat penutup alur garis kawalan hadapan kanan pada masa yang sama.

h. Pasang suis satu demi satu berdasarkan, termasuk aspek mendatar dan menegak, dan ketidakteraturan pemasangan suis tidak boleh melebihi 2mm.

I. Apabila gear suis digabungkan sepenuhnya (disambung), ia boleh disambungkan kepada keluli saluran asas dengan skru asas atau dikimpal dengan kukuh dengan keluli saluran asas dengan kimpalan elektrik.

Tukar saiz garis besar kabinet

KYN28-12

Arahan pesanan

Sila nyatakan semasa membuat pesanan:

● Nombor penyelesaian litar utama, tujuan, rajah sistem satu talian, rajah susunan dan rajah susun atur bilik pengedaran;

● Keperluan untuk fungsi kawalan, pengukuran dan perlindungan suis dan peranti selak dan automatik lain;

● Jenis, spesifikasi dan kuantiti komponen elektrik dalam suis;

● Jika sambungan bustray diperlukan antara suis atau kabinet talian masuk, data khusus seperti nilai kapasiti tampung dulang bas, rentang bustray dan ketinggian dari tanah hendaklah disediakan;

● Alat suis yang digunakan dalam keadaan persekitaran khas hendaklah diperincikan semasa membuat pesanan.

● Keperluan khas lain.
