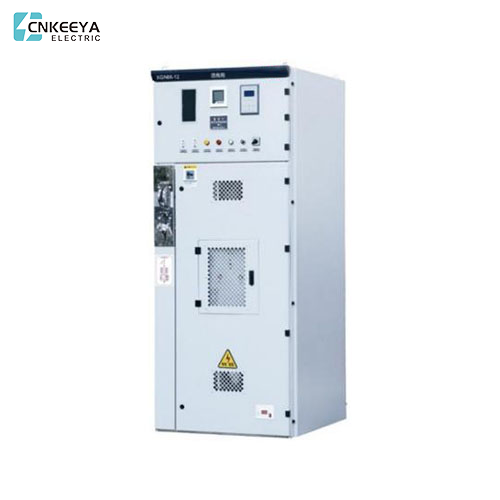

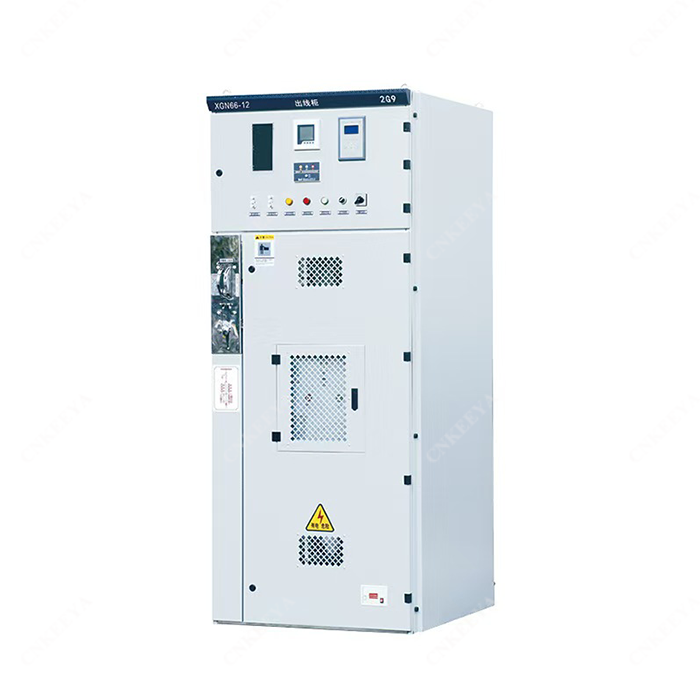

XGN66-12kV Alat suis tertutup tetap jenis kotak

Dalam bidang penyelesaian elektrik berkualiti tinggi, Keeya, yang berpangkalan di China, XGN66-12kV Box-type fixed closed switchgear, menonjol sebagai pembekal yang bereputasi, dicontohkan oleh XGN66-12KV Switchgear termaju mereka. Dicipta dengan ketepatan dan mematuhi piawaian kualiti yang ketat, perkakas suis ini mencerminkan komitmen Keeya terhadap kecemerlangan dalam bidang tersebut. Siri XGN66 mempamerkan teknologi termaju dan ketukangan unggul, menjadikannya pilihan yang boleh dipercayai untuk sistem pengedaran elektrik. Sebagai pemain utama dalam industri, Keeya terus menyumbang kepada kemajuan infrastruktur kuasa dengan penyelesaian suis tercanggih mereka, memastikan prestasi yang cekap dan boleh dipercayai dalam pelbagai aplikasi.

Jenis kotak XGN66-12 Alat suis tertutup tetap (selepas ini dirujuk kepada alat suis s) sesuai untuk sistem 3.6~12kV tiga fasa AC 50Hz kerana peranti untuk menerima dan mengagihkan tenaga elektrik, ia digunakan untuk tempat operasi yang kerap dan untuk pembinaan semula alat suis yang dilengkapi dengan suis minyak. Sistem bas terdiri daripada sistem bas tunggal dan sistem seksyen bas tunggal.

Keadaan perkhidmatan

● Suhu ambien: maksimum +40°C, minimum -15°C;

● Ketinggian: tidak melebihi 1000m;

● Ketinggian: tidak melebihi 1000m;

● Kelembapan relatif: purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%;

● Magnitud gempa bumi: 8 atau kurang;

● Di tempat tiada risiko Pra atau letupan, tiada pencemaran serius, tiada kakisan kimia dan tiada getaran ganas.

Parameter teknikal

Struktur produk

● Gambarajah skematik untuk suis (Rajah 1)

● Alat suis ialah struktur tetap jenis kotak, dan badan suis dikimpal dengan plat nipis dan besi sudut. Bahagian atas bahagian belakang suis adalah petak bas utama, dan bahagian atas petak dilengkapi dengan peranti pelepas tekanan; bahagian atas hadapan adalah petak geganti, dan bas kecil boleh disambungkan dari bahagian bawah petak dengan kabel. Bahagian tengah dan bawah alat suis disambungkan. Petak bas disambungkan secara elektrik ke bahagian tengah dan bawah melalui suis pengasing berputar GN30; bahagian tengah dipasang dengan pemutus litar vakum, dan bahagian bawah dipasang dengan suis pembumian atau suis pengasing sebelah alur keluar; bahagian belakang dipasang dengan pengubah arus, pengubah voltan, dan penangkap kilat. Kabel utama keluar dari bahagian bawah bahagian belakang alat suis; Bas pembumian disusun di bahagian bawah gear suis, yang berjalan melalui seluruh baris gear suis; suis pengasingan dan suis pembumian dikendalikan di sebelah kiri hadapan gear suis.

● Alat suis menggunakan peranti pengunci mekanikal yang sepadan, struktur pengunciannya mudah, operasinya mudah, dan pencegahan Pve boleh dipercayai.

● Hanya selepas pemutus litar benar-benar terputus, pemegang boleh ditarik keluar dari kedudukan "berfungsi" dan membelok ke kanan ke kedudukan mengunci "memutus sambungan" untuk membuka dan menutup suis pengasing, yang menghalang pembukaan dan penutupan suis pengasing daripada dimuatkan.

● Apabila pemutus litar dan pengasing atas dan bawah berada dalam keadaan tertutup dan pemegang berada dalam "kedudukan kerja", pintu suis hadapan tidak boleh dibuka untuk mengelakkan kemasukan secara tidak sengaja ke dalam petak hidup.

● Apabila pemutus litar dan suis pengasing atas dan bawah kedua-duanya dalam keadaan tertutup, pemegang tidak boleh dipusingkan ke kedudukan "Penyelenggaraan" atau "kunci pecah" untuk mengelakkan pembukaan pemutus litar secara tidak sengaja. Apabila pemegang berada pada kedudukan "kunci pecah", dengan hanya mengasingkan pengasingan atas dan bawah, namun pemutus litar tidak boleh ditutup, dan menutup pemutus litar.

● Apabila pengasingan atas dan bawah tidak dibuka, suis pembumian tidak boleh ditutup, dan pemegang tidak boleh diputar dari kedudukan "mencabut dan mengunci" ke kedudukan "pemeriksaan", yang boleh menghalang wayar bumi hidup daripada disambungkan. Nota: Menurut penyelesaian suis yang berbeza, sesetengah penyelesaian tidak mempunyai pengasingan yang lebih rendah, atau pengasingan yang lebih rendah digantikan dengan suis pembumian, dan penguncian dan pencegahan Pra boleh memenuhi keperluan.

Saiz pemasangan dan rajah asas

● Rujuk Rajah (2) untuk asas pemasangan, keluli saluran asas terkeluar 1-3mm dari tanah, ketidaksamaan setiap meter tidak boleh melebihi 1.5mm, dan panjang penuh tidak boleh melebihi 5mm.

● Letakkan suis pada asas mengikut susunan dan laraskan kedudukan pemasangan. Kemudian Px dengan bolt M12 atau kimpalan titik, dan ketatkan suis dengan bolt M8.

● Selepas membuka plat penutup untuk memasang bas utama dan kabel utama, permukaan sentuhan terminal hendaklah dibersihkan dan disalut dengan jeli petroleum neutral. Selepas pemasangan sila sekat lubang kabel utama.

● Sambungkan bar bas bumi tidak langsung bagi alat suis untuk menjadikannya satu badan di sepanjang arah susunan alat suis. Periksa sama ada pembumian tiada, sama ada gelung pembumian berterusan, dan rintangan pembumian tidak boleh melebihi 10.

● Pasang kabel kedua. Kabel diperkenalkan dari bahagian bawah bahagian hadapan gear suis, memasuki bilik geganti di sepanjang dinding sisi, dan diketuk pada blok terminal; selepas pemasangan, lubang kabel harus disekat.

● Bersihkan habuk dan serpihan di dalam alat suis.

Maklumat penghantaran

Pengilang hendaklah menyediakan dokumen dan lampiran berikut semasa membekalkan:

● Senarai penghantaran;

● Sijil kualiti produk dan laporan ujian kilang;

● Manual pengguna;

● Lukisan elektrik yang berkaitan;

● Manual komponen utama;

● Kunci pintu kabinet, pemegang kendalian dan alat ganti yang dinyatakan dalam kontrak.

Tukar saiz garis besar kabinet

Arahan pesanan

● Gambar rajah penyelesaian pendawaian utama dan rajah susunan penyelesaian pendawaian primer.

● Gambarajah skematik litar sekunder, gambarajah pendawaian, gambarajah pendawaian terminal.

● Senarai peralatan primer dan sekunder.

● Tukar susun atur kabinet dan lokasi bas dan dulang kabel.

● Sila berunding dengan syarikat kami untuk sebarang syarat perkhidmatan khas alat ganti dan peralatan.
