Dalam penjelasan mendalam mengenai unit utama cincin pengedaran 10kv

Unit utama cincin 10kV adalah peralatan penting dalam sistem pengedaran kuasa. Ia terutamanya bertanggungjawab untuk memberikan elektrik voltan tinggi 10 kV atau 35 kV kepada pengguna, supaya semua orang boleh mendapat akses kepada elektrik. Bukan itu sahaja, ia juga boleh memantau transformer dalam sistem kuasa dan mengawalnya untuk memastikan operasi normal mereka. Kerana ia menjalankan tugas -tugas penting ini, unit utama cincin 10kV mempunyai ciri -ciri tahap voltan tinggi dan kapasiti besar. Walau bagaimanapun, saiz dan beratnya tidak besar, menjadikannya sangat mudah digunakan. Seterusnya, mari kita ambil semua orang untuk mengenali unit utama cincin pengedaran 10kV dan memahami pelbagai aspeknya.

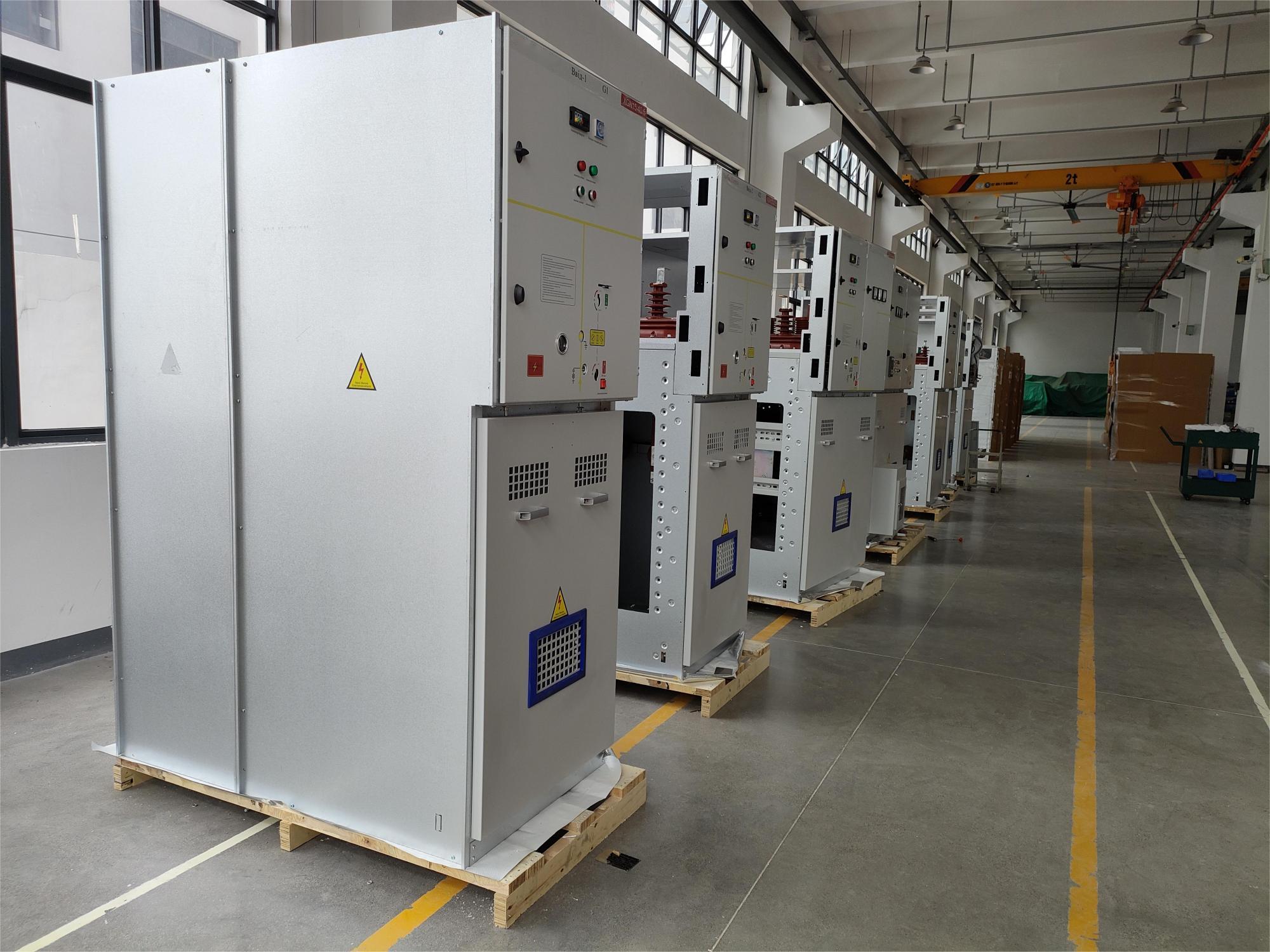

Unit utama cincin adalah peralatan elektrik yang terdiri daripada satu set suis suis voltan tinggi yang dipasang di dalam kabinet logam plat keluli atau dipasang ke unit bekalan kuasa utama cincin jenis selang. Bahagian terasnya menggunakan suis dan fius beban, dan mempunyai kelebihan struktur mudah, saiz kecil, harga yang rendah, parameter dan prestasi bekalan kuasa yang lebih baik, dan keselamatan bekalan kuasa.

Malah, jika jenis kabinet diklasifikasikan mengikut Switchgear, terdapat suis beban, kabinet pemutus litar, GIS, dan lain -lain, tetapi tiada unit utama cincin. Unit utama cincin adalah istilah yang biasa digunakan, yang pada asalnya merujuk kepada beban suis yang digunakan untuk bekalan kuasa rangkaian cincin. Pada masa kini, ia sering digunakan sebagai sinonim untuk suis beban, tanpa mengira sama ada ia digunakan untuk bekalan kuasa rangkaian cincin. Sebagai contoh, beberapa baris perlu dikendalikan dalam gelung tertutup (biasanya dikenali sebagai tangan), atau kabinet pengedaran yang boleh melakukan pemotongan beban (menukar beban dari satu baris ke yang lain) untuk mencapai fungsi ini dipanggil unit utama cincin. Oleh itu, unit utama cincin adalah sejenis suis yang boleh mencapai bekalan kuasa cincin dan biasanya digunakan dalam sistem bekalan kuasa cincin. Oleh itu, ia biasanya dikenali sebagai unit utama cincin, yang juga dikenali sebagai "unit utama kotak luaran unit utama" atau "switchgear".

Kabinet suis beban boleh digunakan untuk bekalan kuasa rangkaian cincin, penghantaran bilik sempadan voltan sederhana, dan bekalan kuasa pencawang terminal voltan sederhana. Spesifikasi transformer yang dibenarkan untuk menggunakan suis beban dengan perlindungan fius berbeza -beza di kalangan jabatan bekalan kuasa di kawasan yang berlainan. Sebagai contoh, di Beijing, kapasiti pengubah biasanya diperlukan tidak lebih dari 1000kva, manakala di Shenzhen, mungkin 1600kva. Kabinet suis beban mempunyai struktur mudah, kos rendah, dan saiz kecil. Kebanyakan mereka boleh dipasang di dinding dan secara amnya hanya mempunyai perlindungan fius tanpa perlindungan relay.

Kapasiti bawaan semasa bas utama kabinet suis beban umumnya kurang daripada atau sama dengan 630A, dan arus pemecahan yang diberi nilai suis beban umumnya kurang daripada atau sama dengan 630A (dengan beberapa mencapai 1700A). Arus yang diberi nilai (fius) kabinet pengubah (kabinet keluar) biasanya tidak lebih besar daripada 125A, dan arus pemindahan suis beban mewah boleh mencapai 2800A. Sesetengah kabinet suis beban boleh dilengkapi dengan pemutus litar vakum yang berdedikasi, pemutus litar SF6 atau menggunakan kaedah pemadam arka seperti udara termampat, dan kapasiti pemecahan litar pintas hampir atau mencapai tahap kabinet suis. Unit utama cincin digunakan untuk membahagikan dan menggabungkan arus beban, memecahkan arus litar pintas dan pengubah arus tanpa beban, mengecas arus garis overhead dan garisan kabel pada jarak tertentu, memainkan peranan kawalan dan perlindungan, dan merupakan peralatan suis penting untuk bekalan kuasa rangkaian cincin dan bekalan kuasa terminal.
