Pemasangan Kapasitor Shunt Voltan Tinggi TBB

CNKEEYA, sebuah kilang terkemuka dan pembekal yang dipercayai, pakar dalam menyediakan penyelesaian termaju untuk Pemasangan Kapasitor Shunt Voltan Tinggi. Dengan komitmen terhadap inovasi dan kejuruteraan ketepatan, kilang kami cemerlang dalam menghasilkan pemasangan kapasitor termaju yang direka untuk meningkatkan kualiti kuasa dan kecekapan dalam sistem voltan tinggi.

Kecekapan CNKEEYA dalam menyampaikan penyelesaian Pemasangan Kapasitor Shunt Voltan Tinggi yang diperibadikan memastikan penyepaduan lancar kapasitor shunt voltan tinggi ke dalam sistem elektrik yang pelbagai. Terkenal dengan pembinaannya yang tahan lama, pemasangan ini mempamerkan dedikasi CNKEEYA untuk jangka hayat dan kebolehpercayaan dalam menghadapi permintaan operasi yang berbeza-beza. Penekanan CNKEEYA pada penyesuaian dan ketahanan meletakkan mereka sebagai rakan kongsi yang dipercayai dalam memajukan daya tahan dan prestasi rangkaian elektrik voltan tinggi.

Peranti kapasitor selari voltan tinggi siri TBB (selepas ini dirujuk sebagai peranti) sesuai untuk siri kuasa AC 50HZ dan III 10KV.

Data teknikal utama

● Voltan kerja berkadar ialah 10kV, dan ia boleh beroperasi untuk masa yang lama di bawah 1.1 kali voltan terkadar;

● Apabila nilai kuasa dua purata punca tidak melebihi 1.3Un, pemasangan boleh beroperasi secara berterusan pada frekuensi undian, voltan sinusoidal terkadar dan arus tanpa keadaan peralihan;

● Pemasangan mempunyai lebihan arus, lebihan voltan, di bawah voltan dan perlindungan lain untuk kerosakan sistem;

● Untuk perlindungan kerosakan dalaman kapasitor, sebagai tambahan kepada perlindungan fius untuk satu set, pemasangan juga mempunyai perlindungan geganti yang berbeza mengikut bentuk pendawaian utama yang berbeza;

● Reka bentuk dan pemprosesan pemasangan hendaklah mematuhi Kod GB50227-1995 untuk reka bentuk pemasangan kapasitor shunt dan pemasangan kapasitor shunt voltan tinggi JB711-1993

Pengenalan struktur

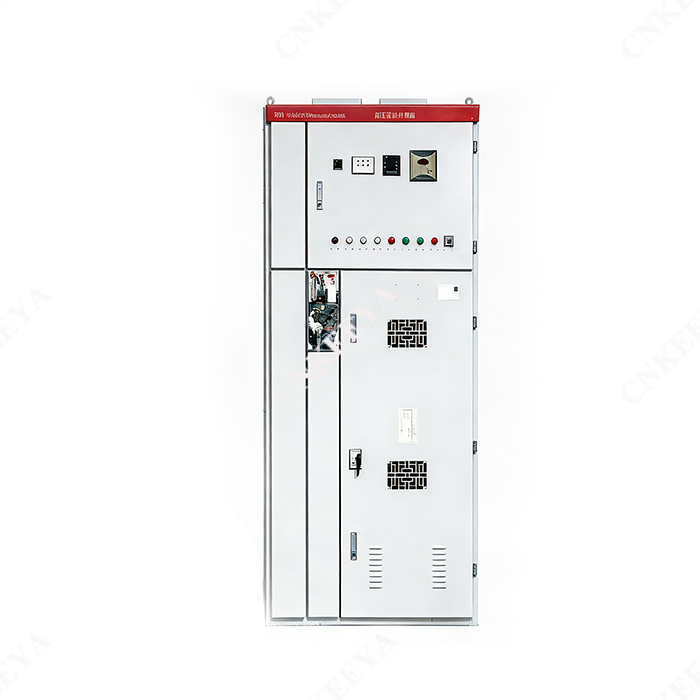

Pemasangan kapasitor shunt voltan tinggi TBB

Struktur pemasangan dikelaskan kepada jenis kabinet dan jenis pemasangan.Jenis pemasangan juga boleh dikelaskan kepada jenis cip dan jenis pembongkaran penuh.Struktur kabinet hendaklah dipasang di kilang terlebih dahulu, kemudian komponen hendaklah ditanggalkan, dinomborkan, diangkut ke tapak, dan dipasang mengikut lukisan. Dari perspektif dalaman, jenis cip adalah terutamanya mudah untuk pengendalian. Jenis pemasangan luaran yang paling mudah digunakan, biasanya digunakan untuk pemasangan luar. Peranti ini terutamanya terdiri daripada kabinet reaktor, kabinet nyahcas dan kabinet kapasitor.

● Kabinet reaktor

Kabinet reaktor digunakan terutamanya untuk mengehadkan arus masuk penutup dan menyekat harmonik. Apabila mengehadkan arus masukan penutup, reaktor XL=(0.1~1)%XC;apabila lebih daripada 5 harmonik ditekan,XL=(5~6)%XC;apabila lebih daripada 3 harmonik ditekan, XL=(12~13)%

● Kabinet pelepasan

Kabinet nyahcas terutamanya terdiri daripada gegelung nyahcas atau pengubah voltan, penangkap zink oksida dan pemisah pembumian. Gegelung nyahcas disambungkan ke bank kapasitor secara selari. Apabila bank kapasitor diputuskan sambungan daripada bekalan kuasa, prestasi nyahcasnya akan mengurangkan voltan baki pada bank kapasitor daripada nilai voltan puncak 50V di bawah nilai voltan 50V. Penangkap lonjakan zink oksida digunakan untuk mengehadkan pensuisan lebih voltan yang disebabkan oleh pensuisan bank kapasitor. Pemutus pembumian digunakan untuk membumikan bas semasa penyelenggaraan terputus bekalan elektrik. Konfigurasi di atas boleh dilaraskan mengikut keperluan pengguna. Jika mod sambungan talian adalah bintang dua, kabinet kapasitor hendaklah dua baris atau struktur lapisan dua, dan pengubah semasa perlu dipasang tambahan dalam kabinet.

● Kabinet kapasitor

Kabinet kapasitor terutamanya terdiri daripada fius dan kapasitor.Apabila pecahan dalaman kapasitor mencapai 50%~70%, fius akan bertiup, dan kapasitor kerosakan akan dipisahkan daripada litar kuasa, menghalang pengembangan kemalangan.

● Memasang pemasangan kapasitor shunt

Pemasangan ini digunakan terutamanya untuk menggabungkan kapasitor pemasangan, gegelung nyahcas, penangkap kilat dan suis pembumian dan reaktor elektrik. Kapasitor pemasangan adalah untuk memasang bilangan kapasitor tunggal yang betul dengan fius dalaman dalam kotak yang penuh dengan penebat. Kotak ini dilengkapi dengan injap pelega tekanan dan pengawal suhu dengan penggera dan sesentuh tersandung.Pemasangan mempunyai kelebihan kawasan Boor yang kecil,pemasangan ringkas,pengoperasian dan penyelenggaraan yang mudah,dsb.

Susun atur pemasangan kapasitor

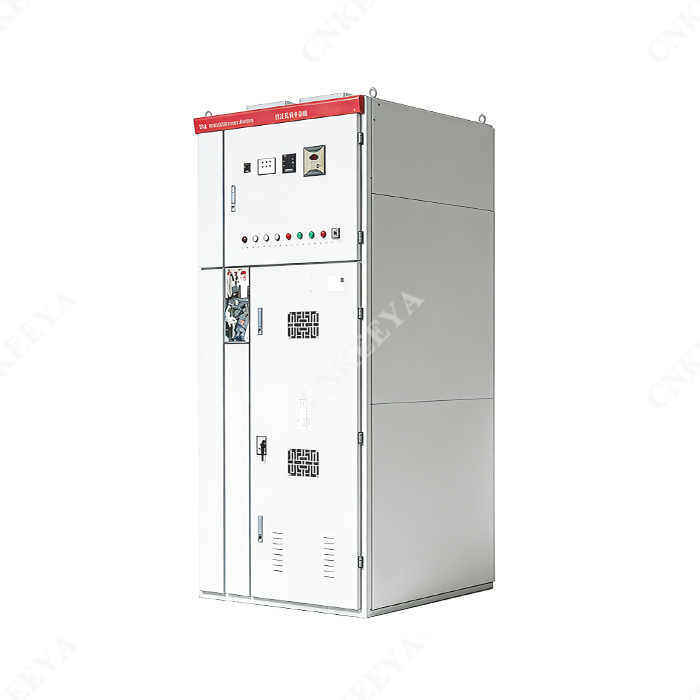

Pemasangan kapasitor shunt voltan tinggi TBB

1. 6 -tertanam #10 saluran keluli dan cangkuk dengan bukaan ke bawah;

2. 4 plat keluli terbenam dan cangkuk;

3. Struktur konkrit;

4. Plat keluli tertanam dan cangkuk;

5. Plat keluli tertanam dan cangkuk diedarkan secara seragam pada lilitan.

Penyelesaian garis utama

Penyelesaian litar utama biasa bagi pemasangan ditunjukkan dalam Rajah 1, di mana suis pembumian dipasang mengikut keperluan pengguna. Semasa pemasangan, ia hendaklah diletakkan di dalam kabinet pelepasan, dan kedalaman kabinet hendaklah ditukar kepada 1200mm.

Arahan pesanan

● Kapasiti sistem (kVA) dan penyelesaian pendawaian utama, beban sistem dan mod kerja;

● Nombor harmonik, setiap voltan harmonik dan kandungan arus harmonik (pengilang boleh mengukur bagi pihak pengguna);

● Faktor kuasa sistem, faktor kuasa selepas pampasan dan jumlah kapasiti pampasan (pengilang boleh mereka bentuk bagi pihak pengguna);

● Pelan tapak pemasangan, mod pemasangan, mod masuk dan keluar pemasangan;

● Saiz kabinet dan keperluan warna.
