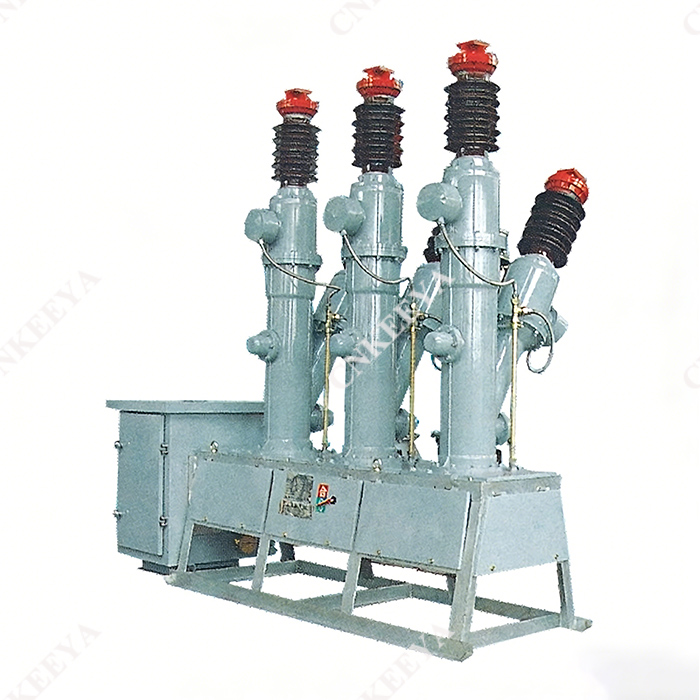

LW8(A)-40.5 Pemutus Litar Sulfur Heksafluorida Voltan Tinggi Luaran

 Gambaran keseluruhan

 LW8(A)-40.5 Pemutus Litar Heksafluorida Sulfur Tinggi Voltan Luar ialah alat elektrik voltan tinggi luar AC 50Hz tiga fasa, yang menggunakan gas SF6 sebagai medium pemadam arka dan penebat, menggunakan struktur pemadam arka jenis tekanan, dan mempunyai kapasiti pecah yang kuat. Ia boleh digunakan secara meluas dalam sistem kuasa dengan voltan terkadar 40.5kV sebagai pencawang, loji kuasa membuka dan menutup arus undian, arus litar pintas, dan boleh digunakan sebagai pemutus litar penyambung dan bank kapasitor. Pengubah arus dalaman adalah untuk tujuan pengukuran dan perlindungan, dan merupakan produk pemutus litar yang dinaik taraf.

 Ciri-ciri Struktur

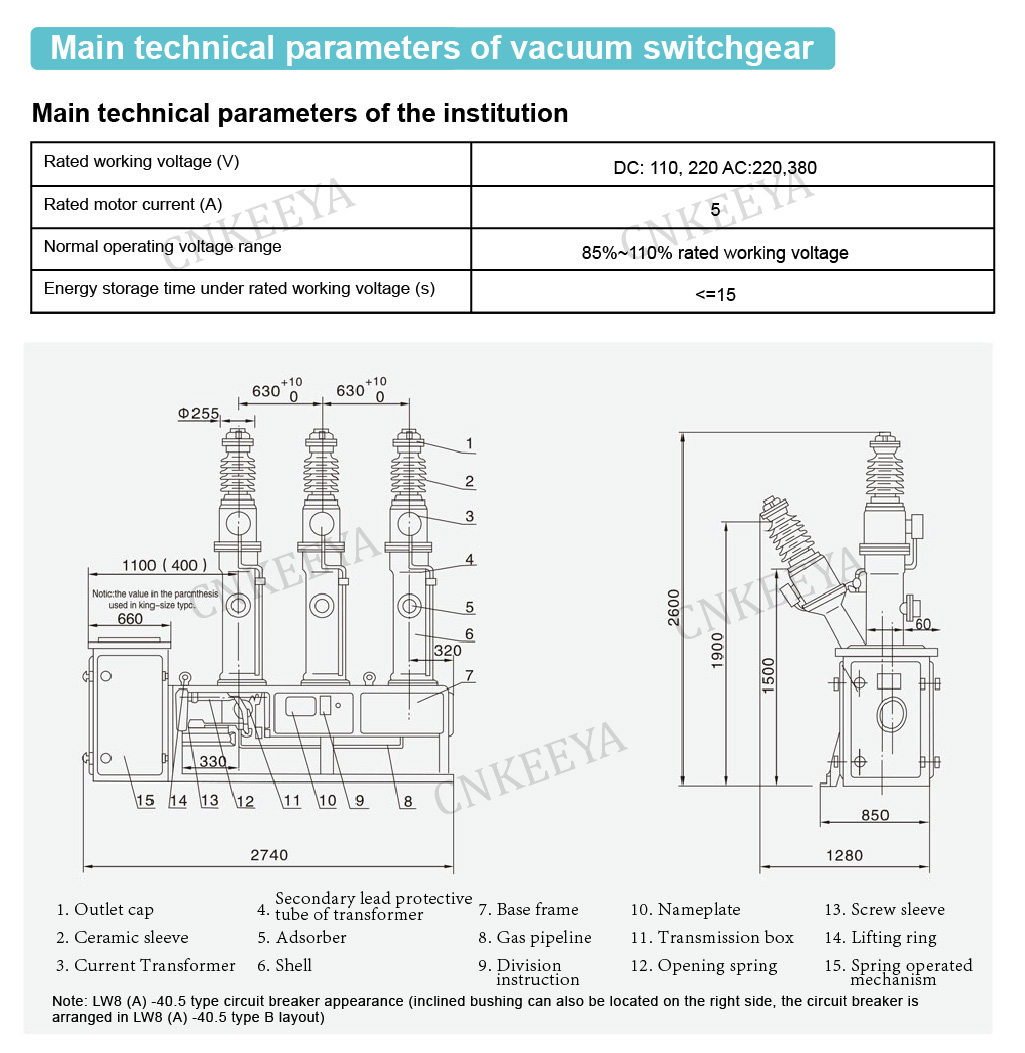

 Pemutus litar ialah struktur tangki lantai kecil luaran, dilengkapi dengan mekanisme kendalian spring CT14; Mekanisme ini dipasang bersama dengan badan utama, dengan pemasangan mudah, penyahpepijatan yang mudah, operasi yang boleh dipercayai, dan sesuai untuk operasi yang kerap; Institusi ini mempunyai jangka hayat lebih 3000 kali;

 Mengguna pakai struktur pemadam arka udara termampat, kapasiti pecah adalah sangat kuat, dengan pecahan kumulatif sebanyak 12 kali pada 40kA, mencatatkan rekod tertinggi di China;

 Prestasi pengedap yang boleh dipercayai. Menggunakan gasket pengedap, pengedap dinamik menggunakan cincin pengedap berbentuk "V" dengan struktur pampasan tekanan spring, dan papan pendawaian sekunder pengubah disediakan oleh usaha sama untuk memastikan kadar kebocoran udara tahunan kurang daripada 0.5%;

 Pengubah arus dalaman diperbuat daripada aloi mikrohabluran dengan kebolehtelapan magnet yang tinggi, dengan tahap ketepatan 0.2 atau 0.2 saat. Mengikut keperluan pengguna, 12 transformer boleh dipasang. Sesuai untuk laluan bongkar muat sepanjang 50 kilometer tanpa penyalaan semula.
