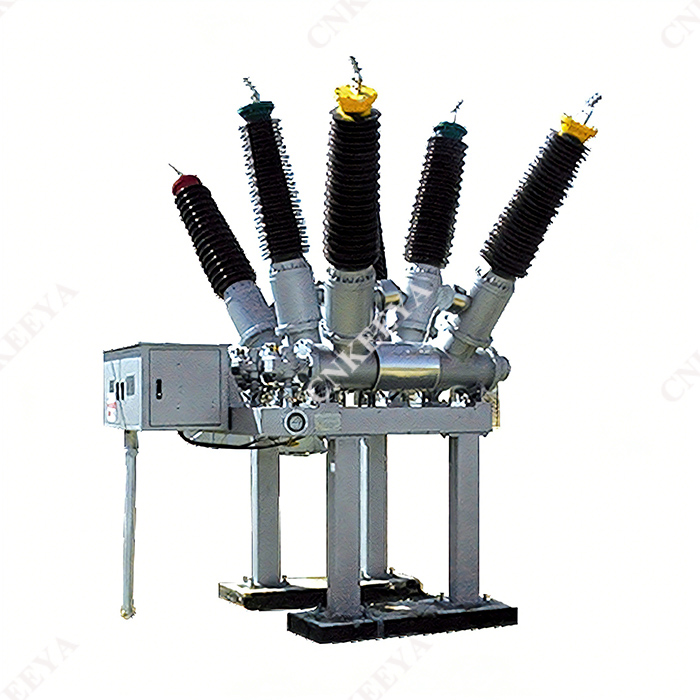

LW36-126/T3150-40 AC Voltan Tinggi SF₆ Pemutus Litar Jenis Tangki

 Gambaran keseluruhan

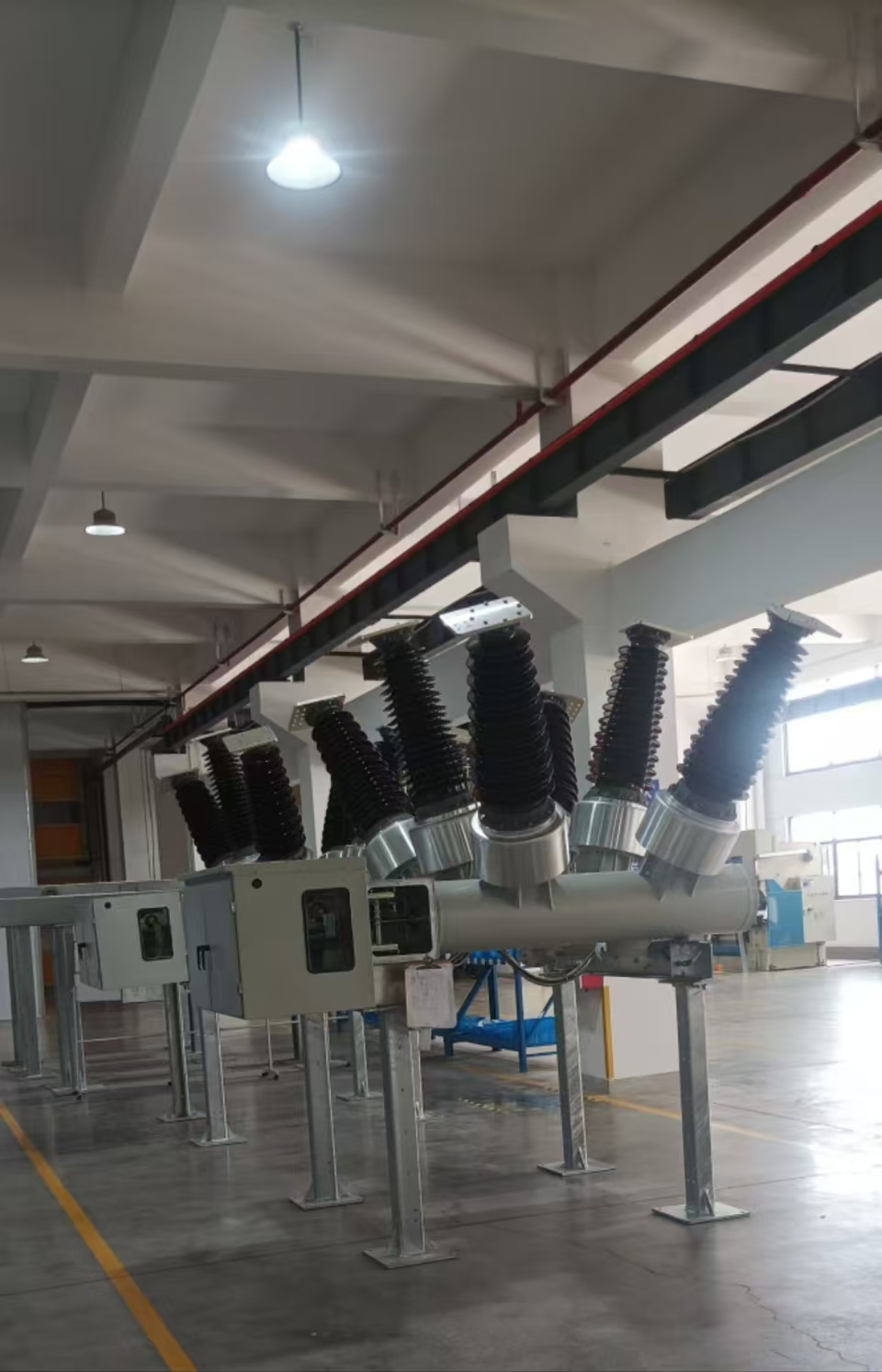

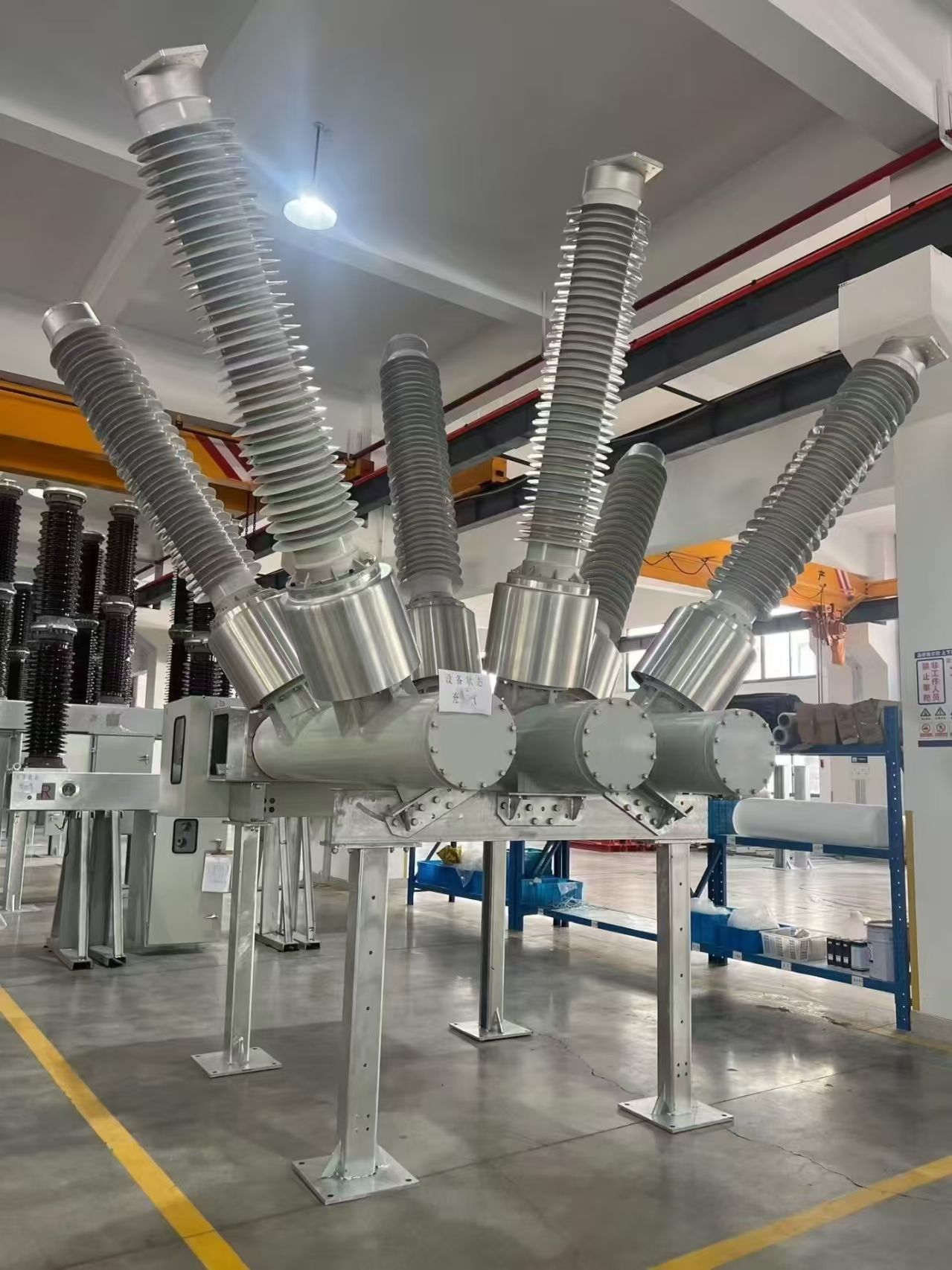

 LW36-126/T3150-40 AC SF₆ Pemutus Litar Jenis Tangki Voltan Tinggi dan pengubah arus bersama-sama, dan ruang pemadam arka dipasang secara mendatar dalam cangkerang aloi aluminium yang dibumikan, dilengkapi dengan mekanisme operasi spring jenis CT26. Ia menggunakan lebih sedikit komponen, mempunyai susun atur yang ringkas dan padat, dan keseluruhannya kukuh dan tahan lama, memenuhi keperluan suis bebas minyak. Ia mempunyai ciri mekanikal yang sangat baik dan kebolehpercayaan yang tinggi. Semua komponen penting diproses oleh CNC dan peralatan pusat pemesinan, dan galas diperbuat daripada galas berjenama (seperti IKO, INA, SKF, dll.), dengan hayat mekanikal sehingga 10000 kali. Sesuai untuk suis voltan tinggi luaran dengan tiga fasa AC 50Hz, ia boleh digunakan untuk kawalan dan perlindungan sistem transmisi dan transformasi 72.5 (126) kV; Ia juga boleh digunakan untuk menyambungkan pemutus litar dan membuka dan menutup bank kapasitor.

 Ciri-ciri struktur

 Pemutus litar menggunakan struktur pecah tunggal tiang porselin tiga fasa, dengan mekanisme kendalian spring untuk tiga fasa yang disusun di tengah dan dihubungkan oleh tiga fasa, menghasilkan penampilan yang baru dan indah. Pemutus litar menggunakan gas SF6 sebagai penebat dan medium pemadam arka. Semasa operasi, tiga kutub pemutus litar disambungkan kepada gas SF6, dan geganti ketumpatan jenis penunjuk digunakan untuk memantau kemajuan tekanan dan ketumpatannya. Disebabkan oleh penggunaan prinsip pemadaman arka berkuasa sendiri dan reka bentuk yang dioptimumkan dalam sistem gerakan pemutus litar, kecekapan mekanikal telah dipertingkatkan dengan berkesan dan kuasa pengendalian telah dikurangkan dengan banyak; Prestasi pecah yang sangat baik dan jangka hayat elektrik yang panjang;

 Casis pemasangan dan sokongan diperbuat daripada plat keluli yang dibengkokkan secara keseluruhan, dan rawatan permukaan semuanya bergalvani panas. Semua pengikat terdedah diperbuat daripada bahan berkekuatan tinggi dan tergalvani hot-dip, atau menggunakan bahagian standard keluli tahan karat. Cangkang luar kotak mekanisme diperbuat daripada bahan keluli tahan karat, jadi produk itu mempunyai rintangan kakisan yang sangat baik;

 Kebolehpercayaan mekanikal yang tinggi, mampu beroperasi dengan kerap;

 Disebabkan oleh kekuatan penebat tinggi yang wujud bagi gas sulfur heksafluorida dan penggunaan pergerakan sentuhan unggul dalam pemutus litar, tiada penyalaan semula arus kapasitif pecah; Tahap penebat luaran adalah tinggi, dan penebat luaran direka dengan jarak rayap yang besar. Jarak rayapan adalah ≥ 31mm/kV, dan prestasi anti pencemaran adalah sangat baik. Boleh beroperasi dengan selamat walaupun dalam persekitaran yang keras; Keupayaan membawa arus yang kuat: Menjalankan ujian kenaikan suhu pada 1.2 kali ganda arus undian 3150A, iaitu 3780A, dan masih terdapat margin kenaikan suhu yang besar pada setiap titik;

 Struktur penampilan keseluruhan produk adalah padat, mudah dipasang dan nyahpepijat di tapak, dan beban kerja penyelenggaraan adalah kecil.

 Arahan Pesanan

 Model dan spesifikasi pemutus litar;

 Parameter elektrik yang dinilai (voltan, arus, arus pecah, dll.)

 Keadaan persekitaran untuk kegunaan (suhu persekitaran, ketinggian, tahap pencemaran alam sekitar)

 Parameter elektrik berkadar litar kawalan (voltan undian motor simpanan tenaga, voltan undian gegelung pembukaan dan penutup); Nama dan kuantiti alat ganti yang diperlukan, peralatan khusus dan alatan (untuk dipesan secara berasingan);

 Arah pendawaian terminal sekaligus.
