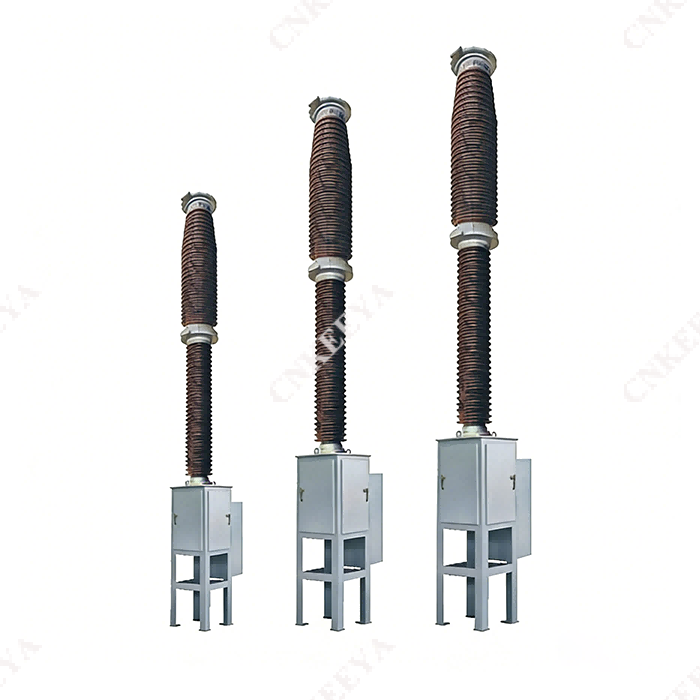

LW□-252 Pemutus Litar Sulfur Heksafluorida (SF₆) AC Voltan Tinggi Luaran

  LW□-252 Pemutus Litar AC Sulfur Heksafluorida (SF₆) Voltan Tinggi Tinggi Luaran ialah produk luar. Ia sesuai untuk grid kuasa AC 50Hz dengan voltan maksimum 252kV di kawasan di mana ketinggian tidak melebihi 2000 meter, suhu ambien tidak lebih rendah daripada -30℃, dan kelas pencemaran tidak lebih tinggi daripada Kelas IV. Ia digunakan untuk mengganggu arus terkadar dan arus kerosakan, atau menukar talian litar, merealisasikan kawalan dan perlindungan sistem kuasa, dan juga boleh digunakan sebagai pemutus litar sambungan.

   Produk ini menggunakan gas SF₆ sebagai medium pemadam arka dan penebat, menggunakan teknologi pemadam arka tenaga kendiri yang diimport, dan dilengkapi dengan mekanisme pengendalian spring baharu. Ia mempunyai hayat perkhidmatan elektrik yang panjang, kerja operasi yang rendah, bunyi yang rendah dan kebolehpercayaan yang tinggi, dengan struktur yang ringkas, saiz yang padat dan tempoh tanpa penyelenggaraan yang panjang. Ia disesuaikan dengan baik dengan trend pembangunan semasa peralatan kuasa bebas minyak dan berkapasiti besar.

 Ciri-ciri struktur

    Pemutus litar menggunakan struktur pecah tunggal tiang porselin tiga fasa, dengan mekanisme kendalian spring untuk setiap fasa, dan rangkaian elektrik tiga fasa, jadi penampilannya adalah baru dan indah. Pemutus litar menggunakan gas SF6 sebagai penebat dan medium pemadam arka, dan menggunakan geganti ketumpatan jenis penunjuk untuk memantau kemajuan tekanan dan ketumpatannya. Disebabkan oleh penggunaan prinsip pemadaman arka berkuasa sendiri dan reka bentuk yang dioptimumkan dalam sistem gerakan pemutus litar, kecekapan mekanikal telah dipertingkatkan dengan berkesan dan kuasa pengendalian telah dikurangkan;

    Prestasi pecah yang sangat baik dan jangka hayat elektrik yang panjang;

 Setiap tiang produk ini dipasang pada kotak mekanisme, yang dipasang secara berpusat pada asas. Kotak itu mengandungi mekanisme kendalian spring dan unit kawalan elektrik. Rod keluaran mekanisme disambungkan ke lengan engkol. Permukaan kurungan kotak mekanisme adalah tergalvani celup panas, dan pengikatnya tergalvani celup panas. Cangkang kotak mekanisme diperbuat daripada bahan keluli tahan karat, jadi produk itu mempunyai rintangan kakisan yang sangat baik. Kebolehpercayaan mekanikal yang tinggi, mampu beroperasi dengan kerap;

    Disebabkan oleh kekuatan penebat tinggi yang wujud bagi gas heksafluorida sulfur dan penggunaan pergerakan sentuhan dalam pemutus litar, tiada pencucuhan semula arus kapasitif semasa pemutus litar;

    Tahap penebat luaran adalah tinggi, dan penebat luaran direka dengan jarak rayap yang besar, yang mempunyai prestasi rintangan pencemaran yang sangat baik.

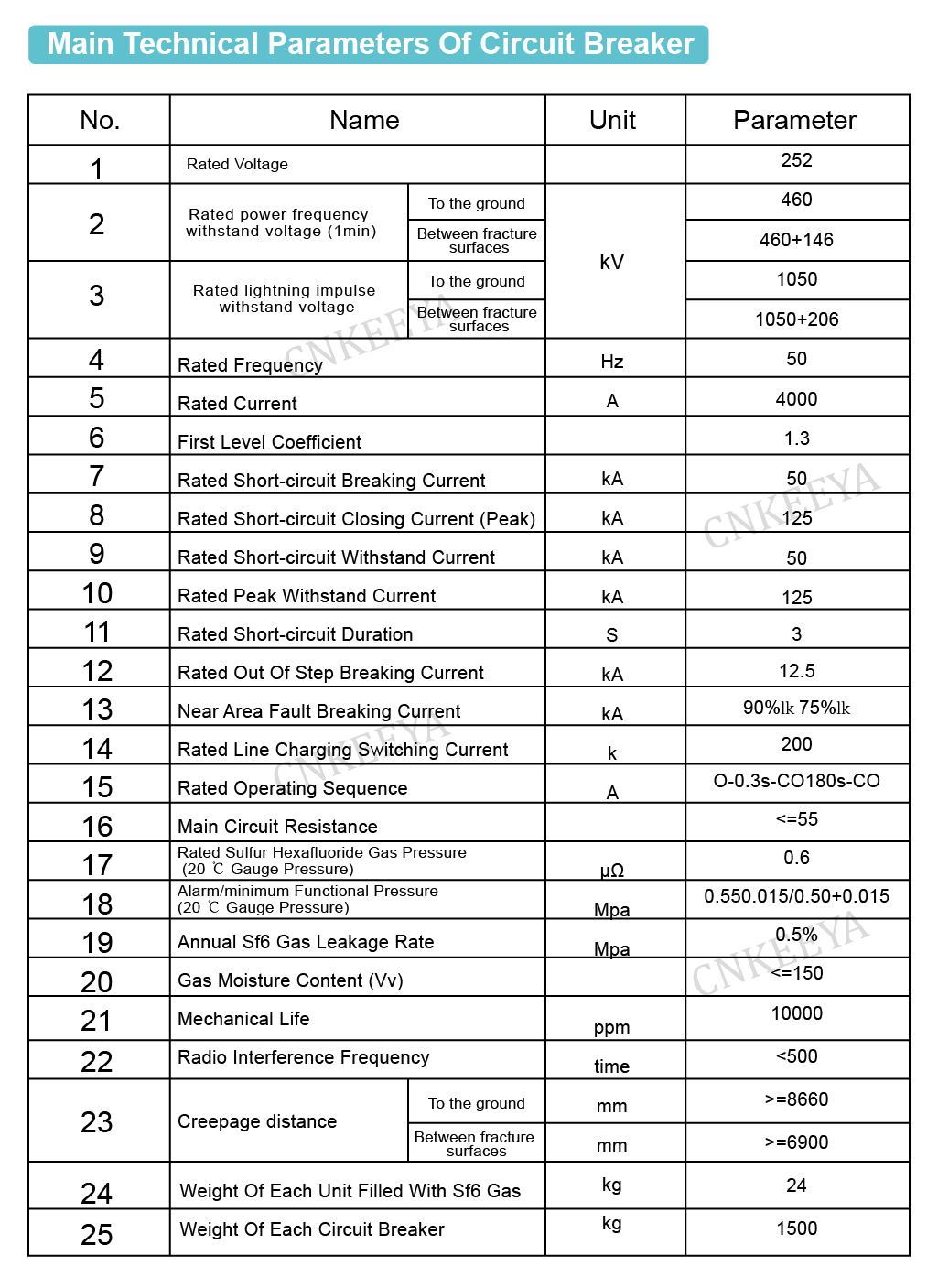

    Keupayaan membawa arus yang kuat: Menjalankan ujian kenaikan suhu pada 1.2 kali ganda arus undian 4000A, dan masih terdapat margin yang besar untuk kenaikan suhu pada setiap titik;

    Struktur penampilan keseluruhan produk adalah padat, mudah dipasang dan nyahpepijat di tapak, dan beban kerja penyelenggaraan adalah kecil.

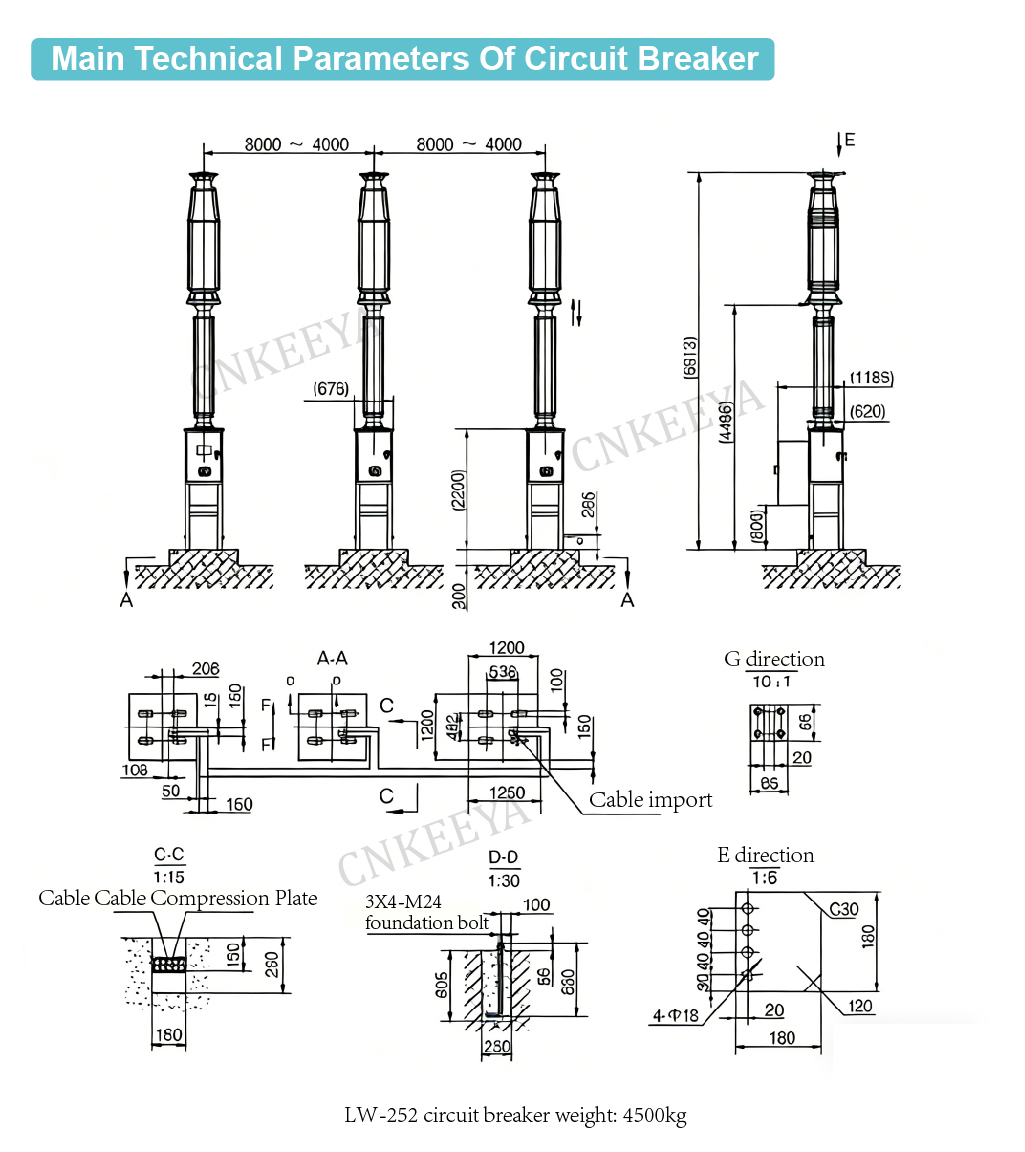

 1. Berat M: 4500kg (dengan gas); Jumlah berat gas: 24kg.

2. Beban asas: statik 4500kg (tiga tiang); 1500kg (setiap tiang) arah mendatar dinamik F: 2500kg; Arah menegak (naik) 3500kg; Arah menegak (ke bawah)6000kg

 3. Paras permukaan konkrit hendaklah tidak melebihi 1.5mm.

 4. Lubang pemasangan untuk menyambungkan blok terminal ke wayar utama digerudi oleh pengguna di tapak mengikut keperluan mereka, dan bahan blok terminal adalah aloi aluminium 2A12-T4.

 Arahan Pesanan

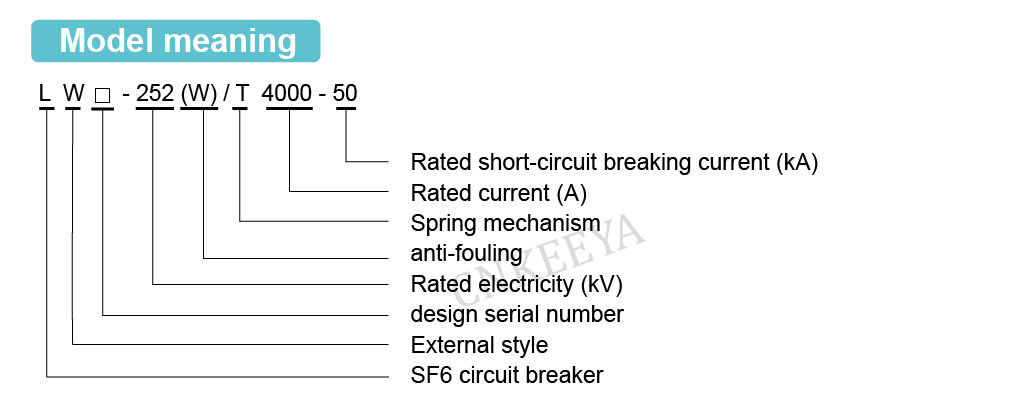

  Model dan spesifikasi pemutus litar;

  Parameter elektrik yang dinilai (voltan, arus, arus pecah, dll.)

  Keadaan persekitaran untuk kegunaan (suhu persekitaran, ketinggian, tahap pencemaran alam sekitar)

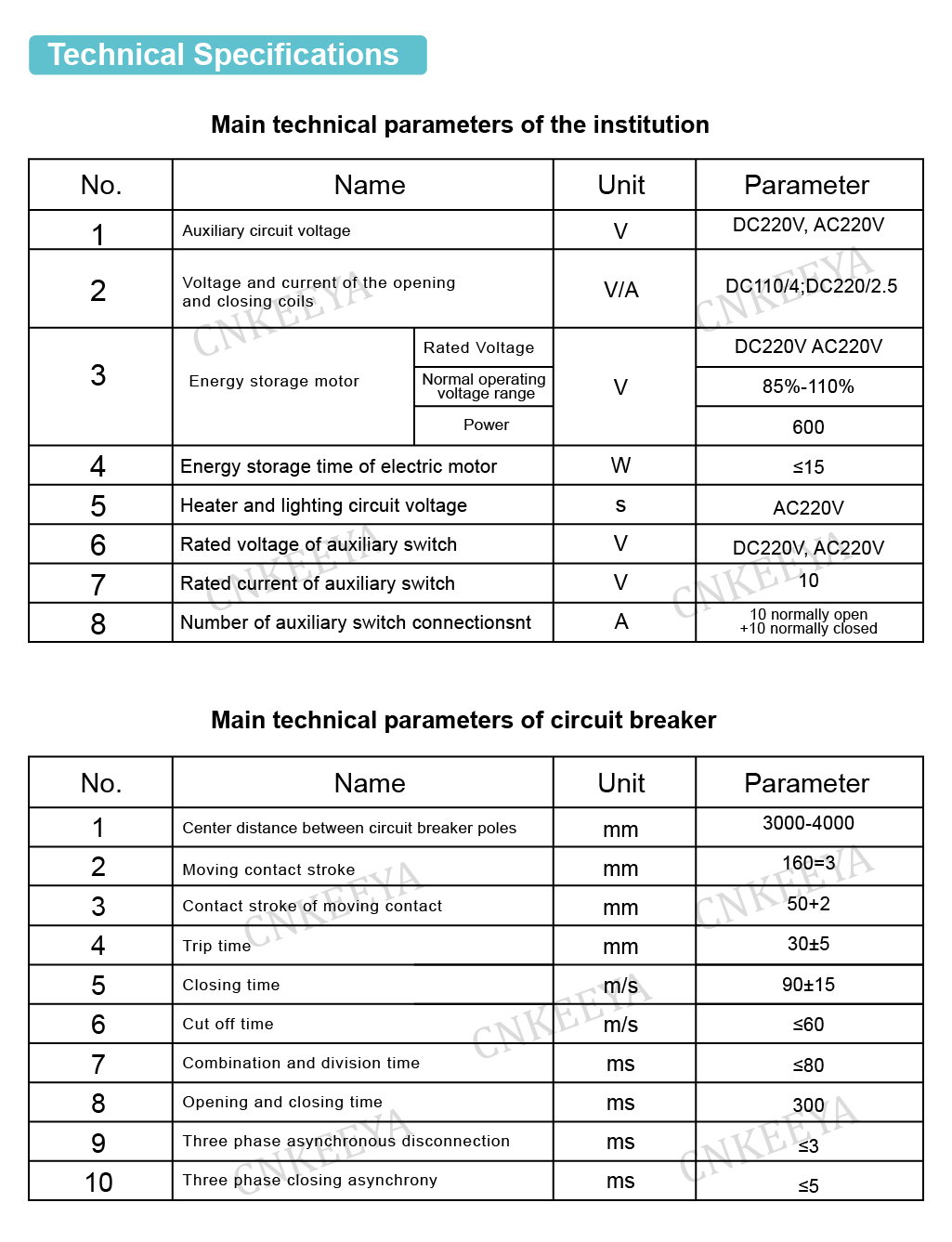

  Parameter elektrik berkadar litar kawalan (voltan undian motor simpanan tenaga, voltan undian gegelung pembukaan dan penutup); Nama dan kuantiti alat ganti yang diperlukan, peralatan khusus dan alatan (untuk dipesan secara berasingan); Arah pendawaian terminal sekaligus.
