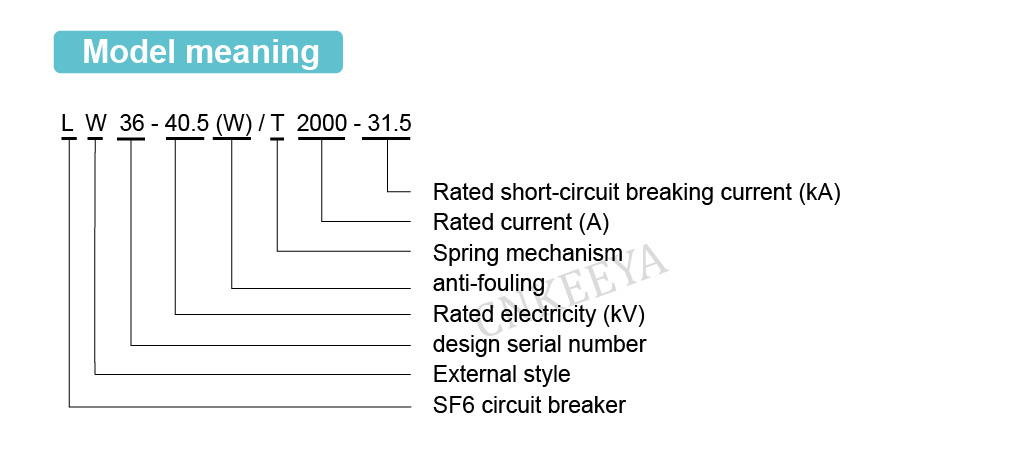

LW36-40.5 (W)/T2000-31.5 pemutus litar sulfur heksafluorida luar

Gambaran keseluruhan

 LW36-40.5 (W)/T2000-31.5 pemutus litar sulfur heksafluorida luar ialah peralatan elektrik dalam sistem kuasa tiga fasa AC 50Hz, sesuai untuk kawalan dan perlindungan dalam voltan terkadar, sistem kuasa 40.5 kV. Ia dilengkapi dengan pengubah arus dalaman atau luaran untuk tujuan pengukuran dan perlindungan.

Ciri-ciri Struktur

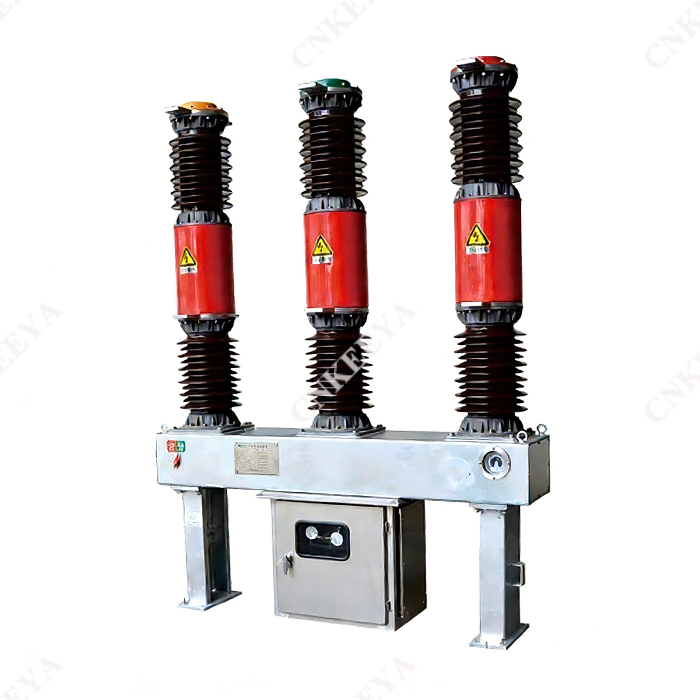

 Pemutus litar heksafluorida sulfur LW36-40.5 ialah struktur tiang porselin luar, dilengkapi dengan mekanisme pengendalian spring CT35. Mekanisme dan badan disusun dalam bentuk "T", dengan volum keseluruhan yang kecil, ringan, struktur ringkas, kuasa operasi yang rendah, dan pemasangan dan penyahpepijatan yang mudah. Jangka hayat mekanikal 10000 kitaran, sesuai untuk operasi yang kerap;

 Mengguna pakai ruang pemadam arka udara termampat dengan prestasi pecah yang sangat baik dan jangka hayat elektrik sehingga 20 kali ganda;

 Prestasi pengedap boleh dipercayai. Meterai statik mengguna pakai "struktur cincin pengedap berbentuk O, dan meterai dinamik menggunakan cincin pengedap berbentuk" V " dengan struktur pampasan tekanan spring. Papan pendawaian sekunder pengubah dihasilkan melalui proses suntikan tekanan, dengan prestasi anti-penuaan yang kuat, memastikan kadar kebocoran udara tahunan ialah ≤ 0.5%;

 Casis pemasangan dan sokongan diperbuat daripada gulung plat keluli integral, menggunakan komponen standard berkekuatan tinggi dengan kebolehpercayaan mekanikal yang tinggi;

 Teras besi gred pengukur pengubah arus dalaman atau luaran diperbuat daripada bahan kekonduksian magnet tinggi aloi mikrohabluran, dengan tahap ketepatan sehingga 0.2 atau 0.2S. Setiap fasa produk boleh dilengkapi dengan 2-4 transformer semasa.

 Arahan Pesanan

 Model dan spesifikasi pemutus litar;

 Parameter elektrik yang dinilai (voltan, arus, arus pecah, dll.)

 Keadaan persekitaran untuk kegunaan (suhu persekitaran, ketinggian, tahap pencemaran alam sekitar); Parameter elektrik berkadar litar kawalan (voltan undian motor simpanan tenaga, voltan undian gegelung pembukaan dan penutup); Nama dan nombor alat ganti yang diperlukan, peralatan khusus dan alatan (untuk dipesan secara berasingan)

 Arah pendawaian terminal sekaligus.
