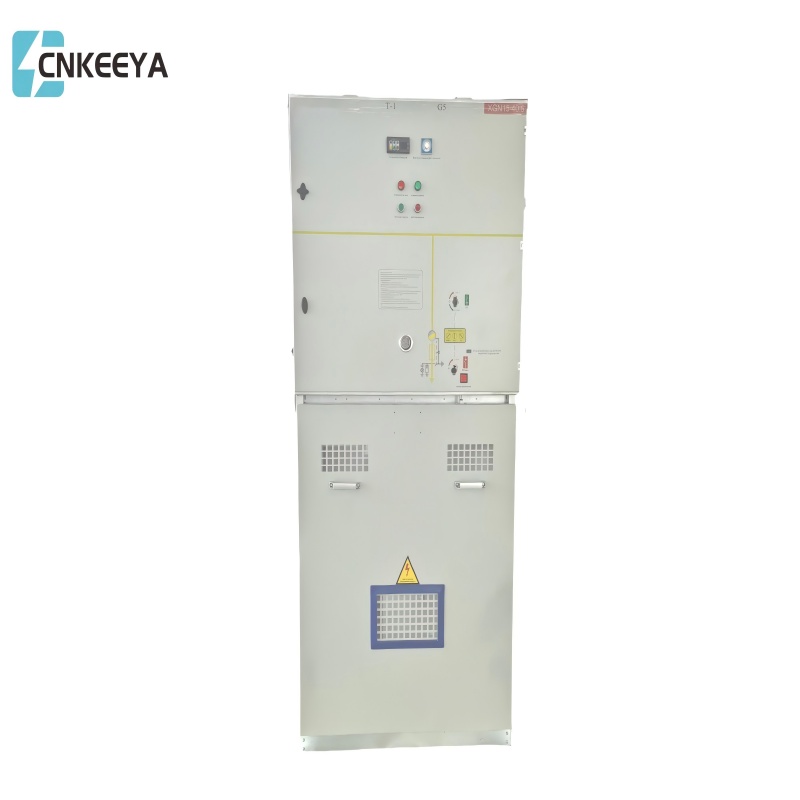

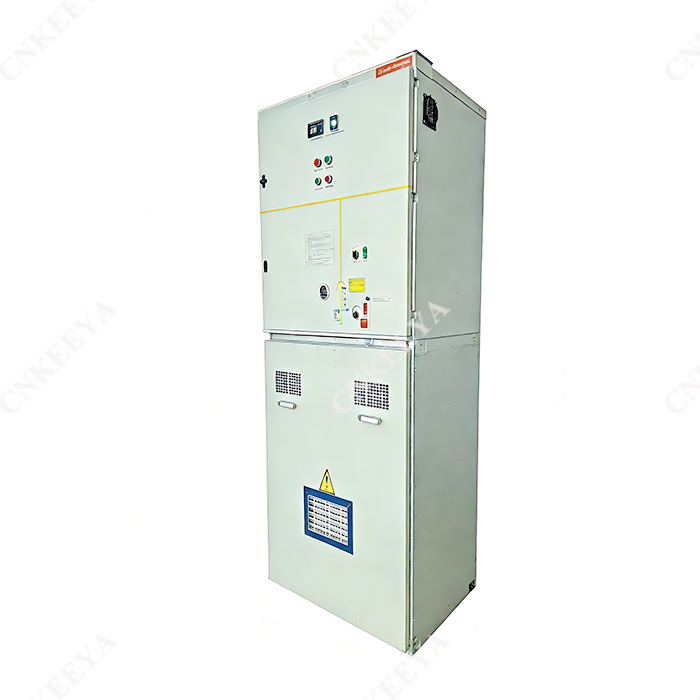

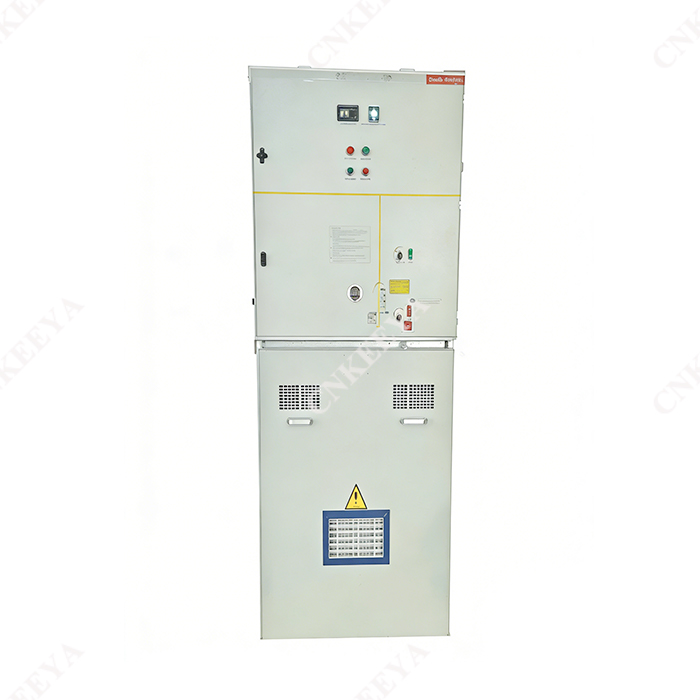

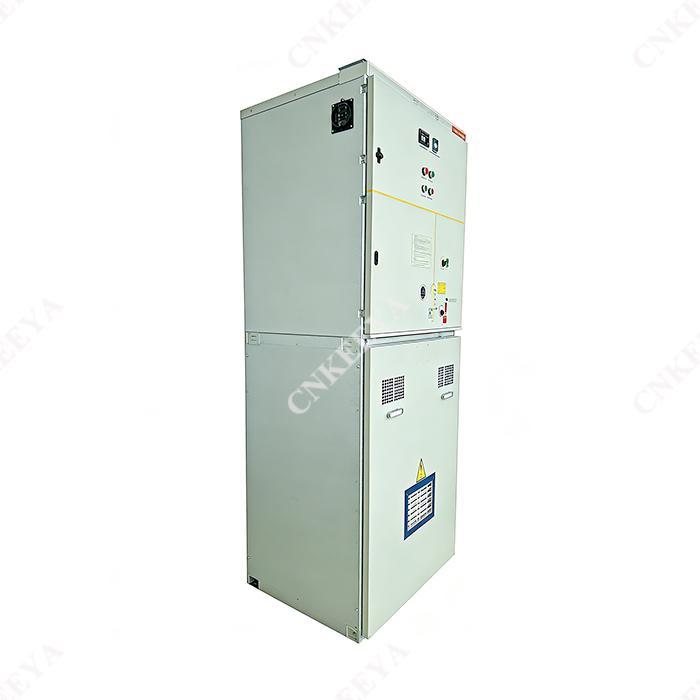

XGN□-35 Unit Utama Cincin RMU Tertutup Logam Penuh

Model: XGN□-24KV

CNKEEYA,XGN□-35 Unit Utama Cincin RMU Tertutup Logam Penuh, pengeluar terkemuka, dengan bangganya mempersembahkan Unit Utama Cincin Tertutup Logam Penuh, menggabungkan teknologi canggih dengan penyelesaian yang menjimatkan kos. Kami mengutamakan penghantaran produk berkualiti tinggi pada harga yang kompetitif, memastikan Unit Utama Cincin Tertutup Logam Penuh kami menonjol sebagai penyelesaian yang boleh dipercayai dan berpatutan. Bekerjasama dengan CNKEEYA untuk mengakses kepakaran pembuatan terkemuka, keberkesanan kos dan kecemerlangan dalam bidang unit utama cincin tertutup sepenuhnya. Percayai kami untuk penyelesaian inovatif yang memenuhi keperluan anda sambil kekal dalam bajet anda.

Hantar Pertanyaan

Penerangan Produk

CNKEEYA, XGN□-35 Unit Utama Cincin RMU Tertutup Logam Penuh, pengeluar terkemuka, dengan bangganya mempersembahkan Unit Utama Cincin Tertutup Logam Penuh, menggabungkan teknologi termaju dengan komitmen terhadap keberkesanan kos. Dedikasi kami untuk menyediakan produk berkualiti tinggi dipadankan dengan tumpuan kami untuk menyampaikan harga yang kompetitif. CNKEEYA berdiri sebagai sumber yang dipercayai untuk penyelesaian yang menjimatkan kos dalam domain unit utama cincin tertutup logam penuh. Rakan kongsi dengan kami untuk mengakses produk peringkat teratas yang mengutamakan kualiti dan kemampuan.

Meningkatkan kapasiti pengubah utama dan meningkatkan kapasiti bekalan kuasa pencawang.

Meningkatkan kapasiti penghantaran kuasa talian agihan dan mengurangkan bilangan talian agihan.

Tingkatkan jejari bekalan kuasa talian voltan sederhana.

Meningkatkan kualiti bekalan kuasa grid kuasa voltan sederhana.

Kurangkan kehilangan kuasa grid kuasa voltan sederhana.

Simpan logam bukan ferus dan sumber tanah.

Model dan makna

Keadaan perkhidmatan

● Ketinggian: ≤1000m

Suhu ambien: suhu ambien maksimum +40 ℃, suhu ambien minimum -35 ℃, perbezaan suhu harian maksimum 25 ℃;

● Kelembapan relatif: kelembapan relatif purata harian ≤95%, kelembapan relatif purata bulanan ≤90%;

● Keamatan seismik: 8 darjah;

Kekerapan dinilai sistem: 50HZ;

Kadar kebocoran tahunan SF6: ≤0.1%;

Gred perlindungan kepungan: IP3X;

● Nota: apabila memesan produk ini melebihi syarat di atas, sila berunding dengan syarikat kami.

Standard eksekutif

● Voltan standard GB/T156

● GB 311.1 Penyelarasan penebat-Bahagian 1: Definisi, prinsip dan peraturan;

● GB 38043.6kV~40.5kV Suis arus ulang-alik voltan tinggi untuk voltan terkadar melebihi 3.6kV dan kurang daripada 40.5kV GB 3906 Alat suis tertutup logam arus ulang-alik dan gear kawalan untuk voltan terkadar melebihi 3.6kV dan sehingga dan termasuk 40.5kV;

● GB/T 11022 Spesifikasi biasa untuk standard gear suis voltan tinggi dan gear kawalan;

● GB/T 12,022 Sulfur heksafluorida untuk kegunaan industri;

● GB16926 Gabungan suis fius arus ulang alik voltan tinggi;

● Panel suis voltan tinggi AC Dalaman DL/T 404 Unit utama cincin tertutup sepenuhnya logam

Parameter teknikal

Tidak.	Nama		Unit	Muatkan kabinet suis	Kabinet gabungan suis fius
1	Voltan terkadar		kV	24
2	Kekerapan dinilai		Hz	50
3	Nilai semasa		A	630	125
4	Arus pemecah beban berkadar		A	630	125
5	Dinilai tahan masa singkat semasa (berkesan)(3s)		kA	20
6	Puncak ternilai menahan arus		kA	50
7	Arus putus gelung tertutup		A	630
8	Arus pemindahan maksimum		A		31.5
9	Bakal pemutus litar pintas arus fius (berkesan)		kA		1400
10	2s masa yang singkat menahan arus suis pembumian		kA	20
11	Masa berbuka semasa dinilai		Masa	≥100
12	Kehidupan mekanikal	Suis beban		≥2000
		Suis pembumian		≥2000
13	Kadar kebocoran tahunan gas SF6	Kadar kebocoran tahunan gas SF6	%	≤0.1
14	Frekuensi kuasa masa pendek yang dinilaikan menahan voltan (berkesan)	Merentasi jarak mengasingkan	kV	64(79)
		Tukar jarak bukaan	kV	64(79)
		Fasa ke fasa, fasa ke tanah	kV	50(65)
	impuls kilat berkadar menahan voltan (puncak)	Merentasi jarak mengasingkan	kV	110(145)
		Tukar jarak bukaan	kV	110(145)
		Fasa ke fasa, fasa ke tanah	kV	95(125)
15	Had kenaikan suhu		K	Mengikut GB/T11022
16	Mekanisme operasi			Manual, atau manual tambah elektrik
17	Voltan kendalian		V	disyorkan DC110, pilihan DC24 atau DC48 AC220
18	Jarak rayapan bahagian penebat dalam kabinet		mm/kV	≥20(24kV)220(dikira sebagai per24kV)
19	Gred perlindungan kandang			IP3X
20	Jarak udara yang jelas bagi pengalir kosong (fasa ke tanah dan fasa ke fasa)		mm	≥180
21	Arus putus pengecasan kabel diberi nilai		A	25
22	Arus kearuhan pensuisan bagi pengubah tanpa beban		A	0~15A
23	Membuka dan menutup tak segerak		ms	<5
24	Rintangan litar utama (tidak termasuk fius)		μΩ	<140

Nota: Arus undian bagi gabungan suis-fius digunakan untuk gabungan radas suis beban dan fius yang dipilih. Data di luar kurungan merujuk kepada sistem pembumian titik neutral melalui rintangan rendah, dan data di dalam kurungan merujuk kepada pembumian titik neutral atau sistem tidak dibumikan melalui gegelung penindasan arka.

Unit utama cincin tertutup sepenuhnya logam

Saiz garis besar

Gambar rajah garisan kabinet baris masuk (keluar).

Tujuan kabinet suis	Lebar kabinet(mm)	Kedalaman kabinet(mm)	Ketinggian kabinet(mm)
masuk kabinet	750	1020	1900
Kabinet keluar	500	1020	1900
kabinet	500	1020	1900
Kabinet pasangan bas	500	1020	1900
Naib kabinet pasangan bas	500	1020	1900
Kabinet peralihan bas	500	1020	1900
Pemeteran kabinet	1120	1020	1900

Nota:

1. Kedalaman nominal kabinet suis merangkumi semua tepi luar panel pintu (tidak termasuk elemen cembung, kunci, pin dan bahagian cembung panel pintu)

2. Ketinggian nominal kabinet suis, termasuk semua tepi luar kepala (tidak termasuk cincin cembung)
