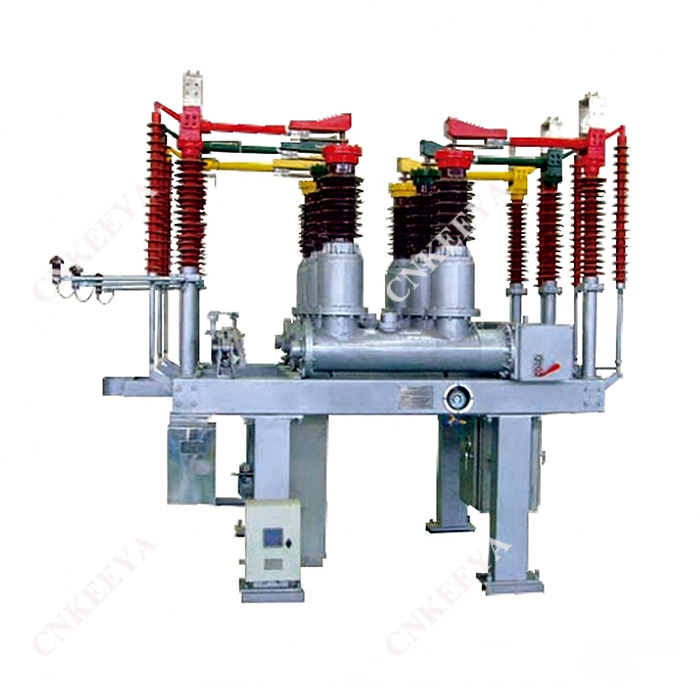

ZCW10-40.5L Jenis Radas Elektrik Gabungan Tertutup Luaran

 Gambaran keseluruhan

ZCW10-40.5L Type Outdoor Enclosed Combined Electrical Apparatus ialah set lengkap gabungan peralatan elektrik yang menggunakan udara sebagai penebat luaran gas SF6 sebagai medium pemadam arka. Kawalan dan perlindungan sistem penghantaran dan pengedaran 72.5 KV untuk AC tiga fasa juga boleh digunakan untuk menyambungkan pemutus litar dan membuka dan menutup bank kapasitor. Sesuai untuk pencawang bandar, pencawang perusahaan, dan pencawang pergunungan dengan penggunaan tanah yang ketat.

 Ciri-ciri Struktur

 Pemutus litar ialah struktur tangki lantai kecil luaran, dilengkapi dengan mekanisme kendalian spring CT35; Mekanisme ini dipasang bersama dengan badan utama, dengan pemasangan mudah, penyahpepijatan yang mudah, operasi yang boleh dipercayai, dan sesuai untuk operasi yang kerap; Institusi ini mempunyai jangka hayat lebih 10000 kali;

 Mengguna pakai struktur pemadam arka udara termampat, kapasiti pecah adalah sangat kuat, dengan pecahan kumulatif sebanyak 12 kali pada 40kA, mencatatkan rekod tertinggi di China;

 Prestasi pengedap yang boleh dipercayai Menggunakan gasket pengedap, pengedap dinamik menggunakan cincin pengedap berbentuk "V" dengan struktur pampasan tekanan spring, dan papan pendawaian sekunder pengubah dipadankan oleh perusahaan usaha sama, dengan kadar kebocoran udara tahunan kurang daripada 0.5%;

 Pengubah arus dalaman diperbuat daripada aloi mikrohabluran dengan kebolehtelapan magnet yang tinggi, dengan tahap ketepatan 0.2 atau 0.2 saat. Mengikut keperluan pengguna, 12 transformer boleh dipasang. Sesuai untuk laluan bongkar muat sepanjang 50 kilometer tanpa penyalaan semula.

 Arahan Pesanan

 Model dan spesifikasi pemutus litar;

 Parameter elektrik yang dinilai (voltan, arus, arus pecah, dll.)

 Keadaan persekitaran untuk kegunaan (suhu persekitaran, ketinggian, tahap pencemaran alam sekitar);

 Voltan kendalian mekanisme pengendalian dan voltan motor;

 Kuantiti, nisbah arus, kombinasi aras, dan beban sekunder pengubah arus dalaman atau luaran; Nama dan kuantiti alat ganti, alat khas, dan peralatan (untuk dipesan secara berasingan).
