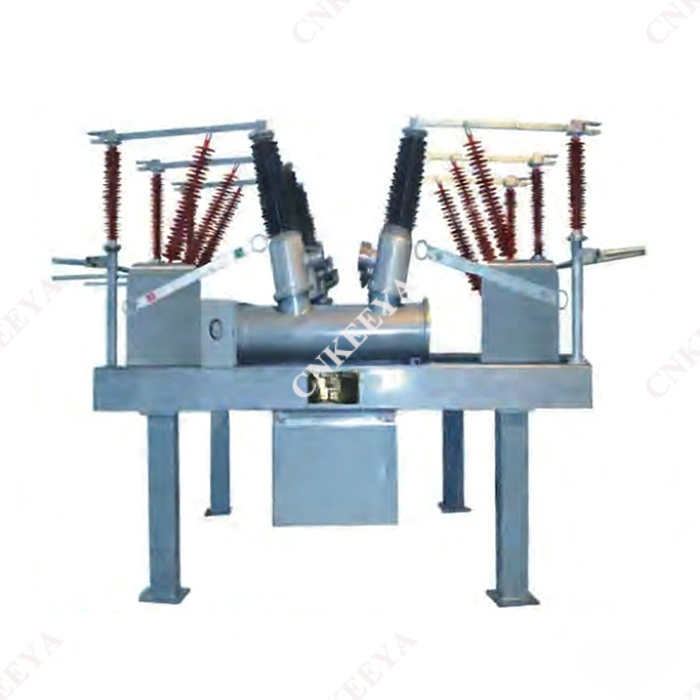

ZCW□-72.5/L Jenis Luaran Tertutup SF₆ Radas Elektrik Gabungan

 Piawaian yang Mematuhi

 Voltan Piawai GB156

 GB311.1 Penyelarasan Penebat untuk Peralatan Penghantaran dan Pengagihan Voltan Tinggi

 GB11022 Keperluan Teknikal Am untuk Alat Suis dan Alat Kawalan Voltan Tinggi

 GB1984 Pemutus Litar Voltan Tinggi Berganti-Arus

 GB1985 Pemutus Voltan Tinggi Arus Ulangalik dan Suis Pembumian

 Pengubah Voltan GB1207

 GB1208 Pengubah Semasa

 Spesifikasi Teknikal DL/T402 untuk Memesan Pemutus Litar Voltan Tinggi Berganti-Arus

 Spesifikasi Teknikal DL/T486 untuk Memesan Pemutus Voltan Tinggi Berganti-Arus dan Suis Pembumian

 DL/T593 Spesifikasi Teknikal Biasa untuk Memesan Alat Suis dan Alat Kawalan Voltan Tinggi

 Ciri-ciri Utama

 Transformer, pemutus litar, pemutus sambungan, suis pembumian, pengubah arus, pengubah voltan SF₆, penahan lonjakan, bar bas dan komponen lain disepadukan secara organik pada sokongan struktur keluli dibumikan, menampilkan struktur padat.

 Ia hanya menduduki 30%~50% daripada ruang peralatan jenis split, yang menjimatkan tanah dan mengurangkan kos pembinaan projek.

 Keseluruhan teluk adalah pasang siap kilang, dengan pemasangan dan pentauliahan siap ex-kilang dan dihantar ke tapak pemasangan secara keseluruhan, memendekkan tempoh pemasangan.

 Bilik pemadam arka berprestasi tinggi, pengubah voltan SF₆ dan penahan lonjakan penebat komposit diguna pakai, merealisasikan operasi tanpa penyelenggaraan dan kebolehpercayaan yang tinggi.

 Bar bas sokongan diri pasang siap kilang digunakan di antara ruang, menghapuskan keperluan untuk rangka keluli dan penebat.

 Susun atur adalah fleksibel dan boleh disesuaikan dengan pelbagai mod pendawaian.

 Keadaan Persekitaran Operasi

ZCW□-72.5/L Jenis Luaran Tertutup SF₆ Radas Elektrik Gabungan direka bentuk untuk aplikasi luar dan juga boleh digunakan di dalam rumah. Keadaan persekitaran operasi adalah seperti berikut:

 a. Ketinggian: Tidak melebihi 2000m.

 b. Suhu ambien: -30℃ ~ +40℃ (-40℃ ~ +40℃ tersedia atas permintaan).

 c. Kelembapan relatif: Purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90% (pada 25℃).

 d. Kelajuan angin: Tidak lebih daripada 35m/s.

 e. Kelas pencemaran: Kelas Ⅳ, jarak rayap sesendal porselin lebih daripada 1450mm (jarak rayap nominal lebih daripada 31mm/kV).

 f. Tiada persekitaran getaran mudah terbakar, mudah meletup, menghakis kimia atau getaran teruk.

 g. Keamatan seismik: Tidak melebihi Gred 8.

 h. Ketebalan salutan ais: Tidak lebih daripada 10mm.
