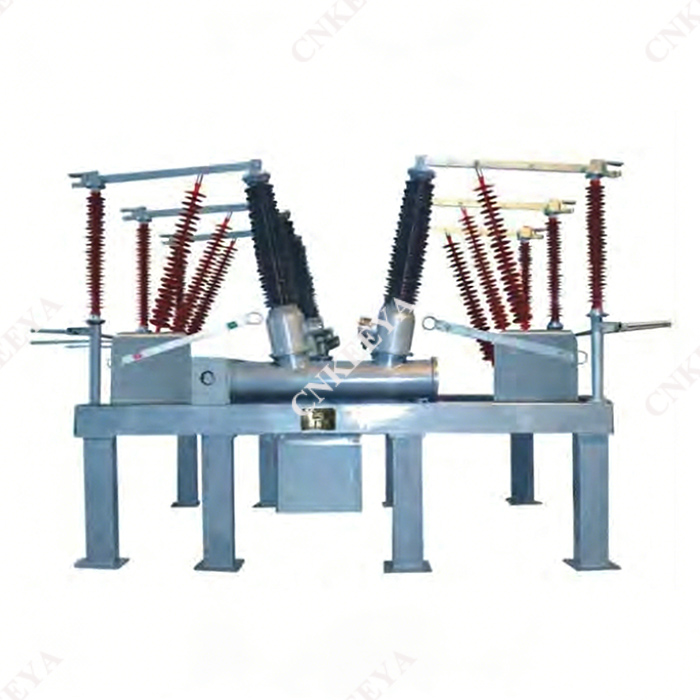

ZCW□-126/L Radas Komposit Sulfur Heksafluorida jenis terbuka

 Gambaran keseluruhan

 1.1ZCW□-126/L Radas Komposit Sulfur Heksafluorida Jenis Terbuka ialah set lengkap gabungan radas elektrik yang menggunakan udara sebagai penebat luar gas SF6 sebagai medium pemadam arka. Kawalan dan perlindungan sistem penghantaran dan pengedaran 126kV untuk AC tiga fasa juga boleh digunakan dalam situasi di mana pemutus litar dan bank kapasitor disambungkan. Sesuai untuk pencawang bandar, pencawang perusahaan, dan pencawang pergunungan dengan penggunaan tanah yang ketat. Produk ini mempunyai ciri-ciri berikut:

 1) Gabungkan secara organik pemutus litar, suis pengasingan, suis pembumian, pengubah arus, pengubah voltan SF6, penangkap kilat, bar bas dan komponen lain pada pendakap struktur keluli dibumikan, menghasilkan struktur padat.

 2) Ia hanya menduduki 30% -50% daripada ruang jenis split, dan mempunyai ciri-ciri menjimatkan tanah dan mengurangkan kos projek.

 3) Keseluruhan selang dibuat pasang siap di kilang, dipasang dan dinyahpepijat sebelum meninggalkan kilang, dan diangkut ke tapak pemasangan secara keseluruhan untuk memendekkan kitaran pemasangan.

 4) Mengguna pakai ruang pemadam arka berprestasi tinggi, pengubah voltan SF6, dan penangkap kilat penebat komposit, dengan penyelenggaraan yang minimum dan kebolehpercayaan yang tinggi

 5) Bar bas sokongan diri pasang siap di kilang sekatan tidak memerlukan rangka keluli atau penebat.

 6) Susun atur yang fleksibel dan boleh digunakan untuk pelbagai kaedah pendawaian.

 1.2 ZCW10 dilengkapi dengan ruang pemadam arka berkuasa sendiri yang dioptimumkan dan mekanisme kendalian spring CT10-A.

 1.3 ZCW10 mematuhi piawaian kebangsaan GB1984-2003, GB11032-89, GB1985-2004, dan memenuhi keperluan IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002, dan IEC 62271-102:2002, dan Semua komponen lain di dalamnya memenuhi keperluan standard kebangsaan masing-masing.
