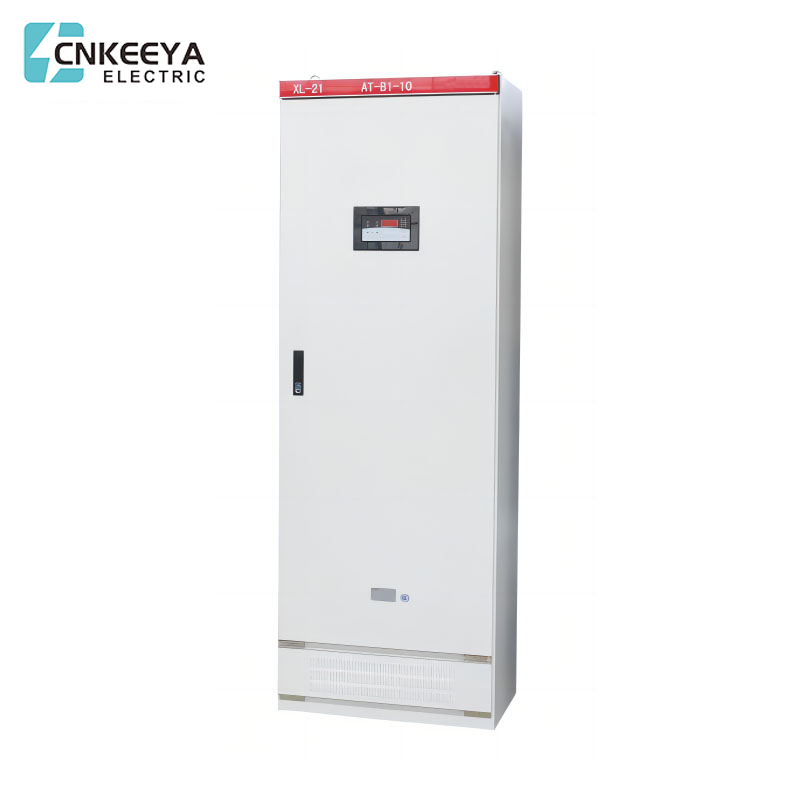

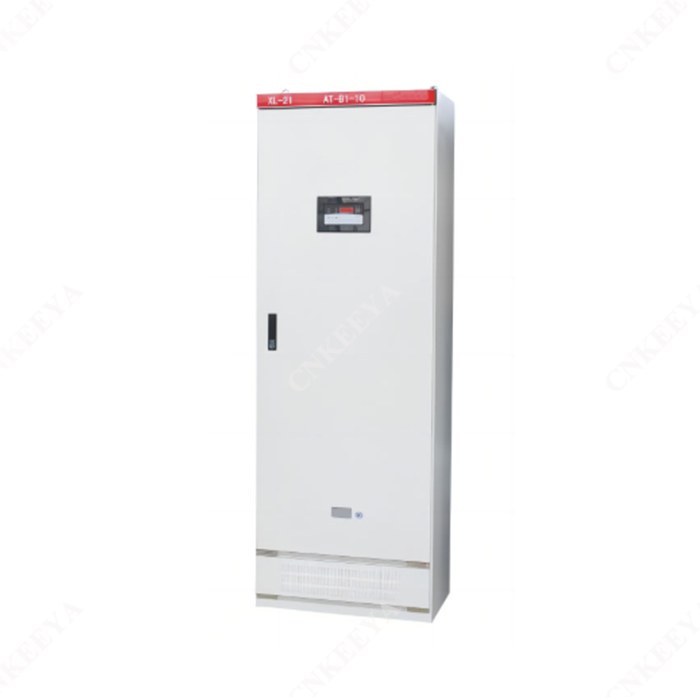

XL-21 pengedaran voltan rendah dan kabinet kawalan

CNKEEYA, yang diiktiraf sebagai pembekal peringkat atas, cemerlang dalam menyampaikan kabinet pengagihan dan kawalan voltan rendah XL-21 yang berkualiti tinggi, memastikan ketepatan dan kebolehpercayaan yang tidak dapat ditandingi dalam sistem pengedaran kuasa.

Kotak kuasa XL-21 baru digunakan secara meluas dalam loji kuasa dan perindustrian dan perusahaan perlombongan. Ia digunakan untuk pengagihan kuasa atau pencahayaan di bawah 500V tiga fasa AC dengan tiga fasa tiga fasa, tiga fasa empat wayar, tiga fasa lima wayar dan lain-lain sistem pengedaran kuasa, seperti pemasangan dalaman terhadap dinding, operasi di hadapan skrin, dan penyelenggaraan di hadapan skrin; Badan kotak adalah struktur yang tertutup sepenuhnya, dipasang oleh bahan berbentuk C atau 8mf. Jenis baru suis solating beban berputar digunakan dalam kotak, yang boleh dikendalikan dengan beban. Pintu depan dilengkapi dengan voltan dan arus yang menunjukkan instrumen, serta lampu isyarat, butang, perubahan ke atas suis dan komponen induk yang lain. Kotak pengedaran mengamalkan komponen baru yang direka sendiri, struktur padat, penampilan yang indah, penyelenggaraan yang mudah, dan pelbagai penyelesaian pendawaian untuk pengguna memilih. Ia adalah produk yang ideal untuk menggantikan kotak kuasa XL-21 lama.

Gunakan persekitaran

● Suhu ambien: -5 ℃ ~ +40 ℃, dan suhu purata dalam 24h tidak melebihi +35 ℃.

● Ketinggian: Tidak lebih daripada 2000m.

● Kelembapan relatif: Tidak lebih daripada 50% apabila suhu udara ambien adalah +40 ℃; Kelembapan relatif yang lebih tinggi boleh dilakukan pada suhu yang lebih rendah (contohnya: 90%pada+20 ℃), dengan mengambil kira perubahan suhu yang dibenarkan menghasilkan pemeluwapan sederhana.

● Apabila peralatan dipasang, kecenderungan dari satah menegak tidak boleh melebihi 5 °.

● Peralatan harus dipasang di tempat di mana tidak ada getaran, kesan dan kakisan yang teruk.

Nota: Jika anda melebihi syarat di atas, anda boleh berunding dengan syarikat kami.

Parameter teknikal

XL-21 Siri Kotak Kuasa Baru

Langkah berjaga -jaga untuk pemasangan, penerimaan dan pentauliahan

Selepas produk tiba, periksa terlebih dahulu sama ada pembungkusan itu utuh dan tidak rosak. Jika apa -apa masalah yang dijumpai, sila maklumkan jabatan yang berkaitan untuk mengetahui sebabnya. Untuk produk yang tidak dipasang dengan serta -merta, mereka harus diletakkan di tempat yang sesuai mengikut keadaan perkhidmatan biasa.

● Saluran asas keluli dan bolt untuk pemasangan produk disediakan oleh pengguna, dan lubang sambungan antara keluli saluran asas dan badan kabinet (lihat Rajah 1)

● Setelah produk dipasang, lakukan pemeriksaan dan ujian sebelum menjalankannya

● Periksa sama ada badan kabinet dikupas dari filem cat pelbagai lapisan, dan sama ada kabinet kering dan bersih;

● Sama ada peralatan elektrik utama dan kenalan tambahan boleh dipercayai dan tepat;

● sama ada pemilihan dan prinsip pendawaian komponen utama mematuhi lukisan skema;

● Gunakan hmmeter 500V mego dengan nilai penebat tidak kurang daripada 1m2. Apabila mengukur, perhatikan untuk mencabut pendawaian komponen elektronik yang tidak dapat menahan voltan.

● Langkah berjaga -jaga untuk digunakan

Selepas pemutus litar udara voltan rendah dihidupkan dan dimatikan selama beberapa kali, ia akan menyebabkan beberapa luka bakar kenalan utama dan menjana bahan karbon untuk meningkatkan rintangan hubungan. Pemutus litar udara voltan rendah universal harus dikekalkan dan diperbaiki secara teratur mengikut keperluan arahan operasinya.

Bentuk kotak dan dimensi pemasangan

● Semua model produk (termasuk nombor penyelesaian litar utama dan nombor pelan litar tambahan

● Rajah sistem litar utama, gambarajah susun atur kabinet.

● Rajah skema elektrik litar tambahan.

● Senarai komponen untuk kabinet (spesifikasi bas utama).

● Warna kabinet (jika tidak diperlukan, ia dibekalkan dalam kelabu beige) dan saiz kabinet. Keperluan khas yang tidak konsisten dengan keadaan perkhidmatan biasa produk.
