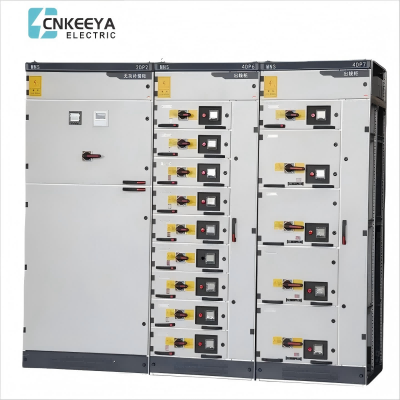

Alat Suis Boleh Tarik Voltan Rendah MNS
  • Alat Suis Boleh Tarik Voltan Rendah MNS Alat Suis Boleh Tarik Voltan Rendah MNS

Alat Suis Boleh Tarik Voltan Rendah MNS

Dalam landskap penyelesaian elektrik, Keeya, yang berpangkalan di China, menonjol sebagai pembekal utama, dicontohi oleh Alat Suis Boleh Tarik Voltan Rendah MNS mereka. Direka dengan teliti untuk memenuhi keperluan pelanggan tertentu, siri MNS mencerminkan dedikasi Keeya terhadap fleksibiliti dan kebolehsuaian dalam sistem elektrik.

Model:MNS

Hantar Pertanyaan

Penerangan Produk

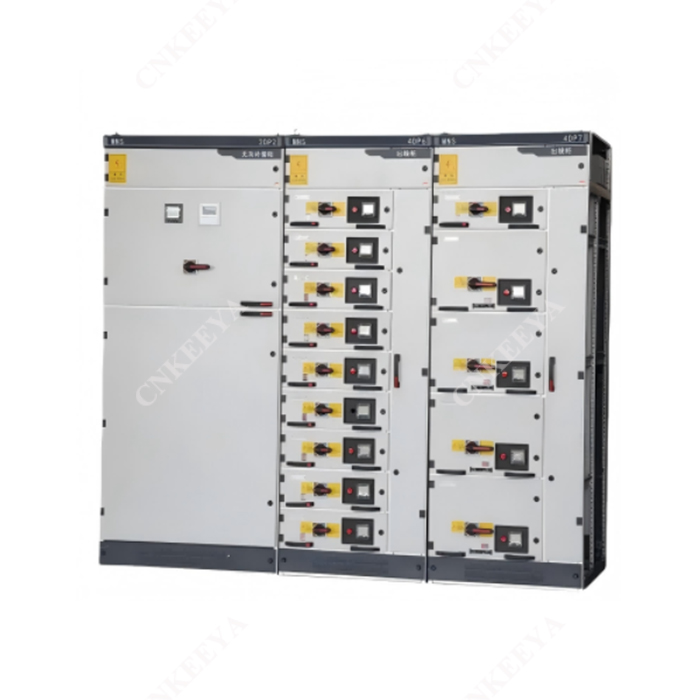

Alat Suis Boleh Tarik Voltan Rendah MNS

Terkenal dengan pembinaannya yang teguh dan prestasi berkekalan, Keeya berkualiti tinggi MNS Voltan Rendah Boleh Ditarik Suis memastikan jangka hayat dan kebolehpercayaan pemasangan voltan rendah. Penekanan Keeya pada penyesuaian menekankan misi mereka untuk menyampaikan penyelesaian yang disesuaikan dan tahan lama yang memenuhi keperluan industri elektrik yang berkembang.

Aplikasi utama

Siri suis boleh ditarik balik voltan rendah ini ialah jenis kabinet gabungan yang dipasang oleh kilang menggunakan modul standard (FBA).

Siri alat suis boleh ditarik balik voltan rendah ini sesuai untuk loji janakuasa, pencawang, petrokimia, penggelek keluli metalurgi, tenaga pengangkutan, industri ringan dan perusahaan tekstil, komuniti kediaman, bangunan bertingkat tinggi dan tempat lain. Ia digunakan untuk penukaran tenaga, pengagihan dan kawalan peralatan pengagihan kuasa dalam sistem kuasa dengan AC 50-60HZ dan voltan kerja berkadar AC 660V dan ke bawah.

Peranti ini mematuhi piawaian profesional kebangsaan GB7251.1 "Low Voltage Complete Switchgear" dan JB/T9961 "Low Voltage Withdrawable Complete Switchgear", serta piawaian profesional antarabangsa IEC439-1.


Alat Suis Boleh Tarik Voltan Rendah MNS

Siri suis boleh ditarik balik voltan rendah ini adalah sejenis kabinet gabungan yang dipasang oleh kilang (FBA) dengan modul standard.

Siri suis boleh ditarik balik voltan rendah ini boleh digunakan untuk loji kuasa, pencawang, petrokimia, metalurgi dan gelek keluli, pengangkutan, tenaga, perusahaan industri dan tekstil ringan, rumah kediaman, bangunan bertingkat tinggi dan tempat lain, sebagai peralatan pengagihan kuasa sistem kuasa AC 50~60HZ dengan voltan kerja berkadar 660V dan ke bawah untuk penukaran kuasa, pengagihan dan kawalan.

Pemasangan mematuhi GB 7251.1 pemasangan gear suis dan alat kawalan voltan rendah-Bahagian 1: Pemasangan yang diuji jenis dan diuji separa dan JB/T 9961 Alat suis boleh ditarik balik voltan rendah dan pemasangan gear kawalan dan piawaian profesional antarabangsa IEC439-1.


Keadaan perkhidmatan biasa

● Suhu udara ambien tidak boleh lebih tinggi daripada +40℃ dan lebih rendah daripada -5℃, dan suhu purata tidak boleh lebih tinggi daripada +35℃ dalam masa 24 jam. Keadaan atmosfera:Udara bersih dan kelembapan relatif tidak melebihi 50% pada suhu maksimum +40 ℃ . Kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah, cth. 90% pada +20 ℃, tetapi perubahan suhu harus diambil kira kerana pemeluwapan mungkin berlaku sekali-sekala.

● Ketinggian: tidak melebihi 2000m.

● Peranti ini sesuai untuk proses pengangkutan dan penyimpanan pada suhu antara -25℃ hingga +55℃ dan sehingga +70℃ untuk jangka masa yang singkat (tidak melebihi 24j). suhu dan harus boleh beroperasi secara normal dalam keadaan normal.

● Jika syarat perkhidmatan di atas tidak dapat dipenuhi, ia hendaklah diselesaikan melalui rundingan antara pengguna dan pengilang. Apabila peranti digunakan pada platform penggerudian minyak luar pesisir dan loji kuasa nuklear, perjanjian teknikal yang berasingan hendaklah ditandatangani.


Parameter teknikal asas

1 Prestasi elektrik

660V(1000)V

Voltan penebat berkadar

380V 660V

Voltan operasi berkadar

5000A

Arus kendalian maksimum bas utama

100kA/1s

Dinilai menahan arus bas utama

220kA/ls

Puncak ternilai menahan arus bas utama

1000A

Arus operasi maksimum bas pengedaran (bas menegak)


Arus puncak bas pengedaran (bas menegak)


Jenis standard

105kA(maks.)/0.1s

Jenis diperkukuh

176kA(maks.)/0.1s


Alat Suis Boleh Tarik Voltan Rendah MNS

Tahap perlindungan

Selaras dengan piawaian IEC 529 dan D IN 40050

IP30: tetapkan protasi ed untuk saiz lebih besar daripada φ 2.5 MM

IP40: tetapkan protasi ed untuk saiz lebih besar daripada 1.0 MM φ

IP54: perlindungan terhadap habuk dan sebarang arah percikan

(Sila berunding dengan pengilang apabila memesan tahap perlindungan IP54)


Tukar jenis kabinet

1. Kabinet pusat pengedaran kuasa (PC): ia boleh menggunakan pemutus litar siri EMAX, MT, 3WN, AH, ME.

2. Kabinet pusat kawalan motor (MCC): ia dipasang oleh laci dengan saiz yang berbeza. Suis utama setiap litar menggunakan pemutus litar bekas plastik pecah gred tinggi atau suis beban berputar dengan fius. Kabinet pampasan automatik faktor kuasa (dengan peranti pampasan faktor kuasa manual, automatik dan jauh)


Gambarajah skematik badan kabinet


Kabinet pusat pengagihan kuasa (PC).

Ketinggian

Lebar

Kedalaman

Catatan

H

B

T

T1

T2

2200

400

1000

800

200

Utama pemindahan bas

2200

400

1000

800

200

F₁s-1250-2000 ME630-1605

2200

600

1000

800

200

F₂s-2500

2200

800

1000

800

200

F₄s-3200 me2000-3200

2200

1000

1000

800

200

F₅s-4000 Me3205

2200

1200

1000

800

200

Saya4005


Alat Suis Boleh Tarik Voltan Rendah MNS

B Kabinet pusat kawalan motor (MCC).

Ketinggian

Lebar

Kedalaman

Catatan

H


B1

B2

T

T1

T2


2200

1000

600

400

600

400

200

Operasi satu sisi

2200

1000

600

400

1000

400

200

Operasi dua belah


Gambar rajah mod gabungan


Gambar rajah pemasangan
