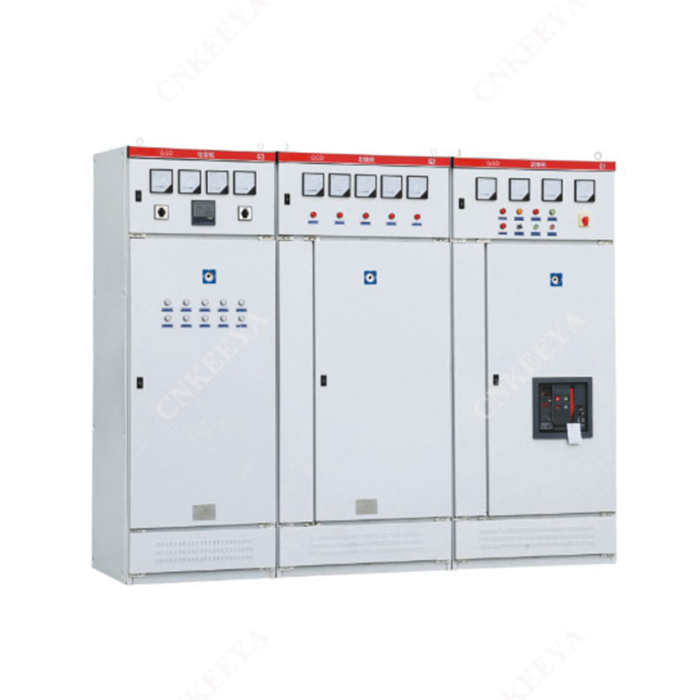

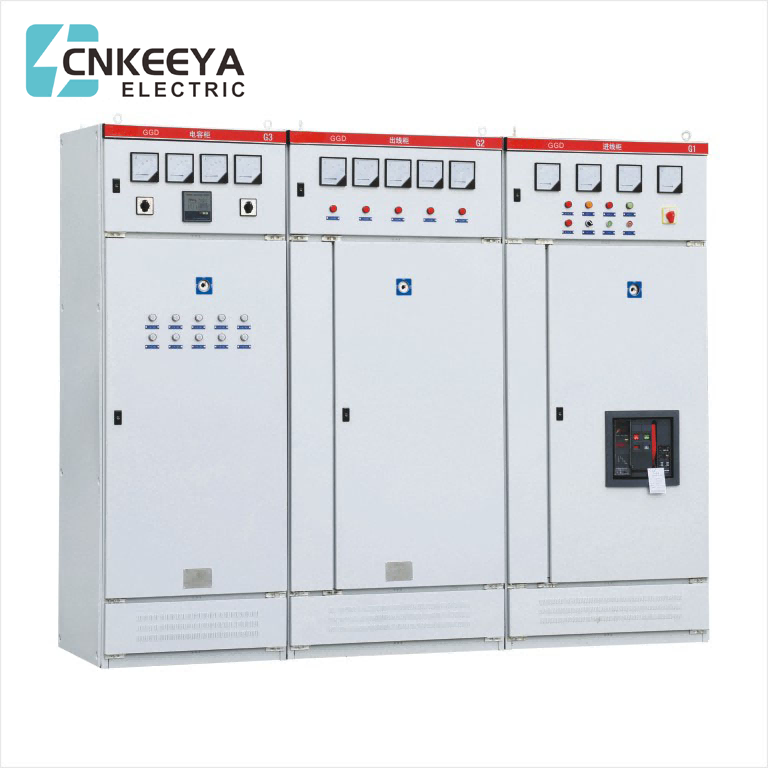

Kabinet Pengagihan Kuasa Voltan Rendah AC GGD

Direka bentuk untuk ketepatan dan kebolehpercayaan, Kabinet Pengagihan Kuasa Voltan Rendah AC GGD berfungsi sebagai asas dalam sistem pengagihan kuasa, menunjukkan dedikasi CNKEEYA selongsong untuk memenuhi dan melebihi piawaian industri. Sebagai rakan kongsi yang dipercayai dalam bidang ini, Kabinet Pengagihan Kuasa Voltan Rendah AC CNKEEYA menyediakan penyelesaian yang boleh dipercayai dan cekap untuk pelbagai aplikasi, menyumbang kepada keteguhan infrastruktur elektrik.

Kabinet Pengagihan Kuasa Voltan Rendah AC GGD sesuai untuk loji kuasa, pencawang, perusahaan perlombongan dan pengguna kuasa lain dengan AC 50H, voltan kerja berkadar 380V, dan arus kerja berkadar 3150A dalam sistem pengedaran. Ia digunakan untuk penukaran kuasa, pengagihan, dan kawalan kuasa, pencahayaan, dan peralatan pengedaran.

Kabinet Pengagihan Kuasa Voltan Rendah AC GGD direka mengikut keperluan pihak berkuasa atasan Kementerian Tenaga, serta pengguna kuasa dan jabatan reka bentuk. Ia berdasarkan keselamatan, ekonomi, rasional, dan kebolehpercayaan Kabinet pengedaran voltan rendah baharu yang direka berdasarkan prinsip. Produk ini mempunyai ciri-ciri kapasiti pecah yang tinggi, kestabilan dinamik dan haba yang baik, penyelesaian elektrik yang fleksibel, gabungan yang mudah, pelbagai siri, kepraktisan yang kuat, struktur baru, dan tahap perlindungan yang tinggi. Ia boleh digunakan sebagai produk yang dikemas kini untuk suis voltan rendah.

Kabinet Pengagihan Kuasa Voltan Rendah AC GGD mematuhi piawaian seperti IEC439 "Gear Suis Voltan Rendah dan Peralatan Kawalan" dan GB7251 "Gear Suis Voltan Rendah".

Keadaan perkhidmatan

● Suhu udara ambien tidak boleh lebih tinggi daripada +40 ℃, tidak lebih rendah daripada -5℃, dan suhu purata dalam 24j tidak boleh lebih tinggi daripada +35℃;

● Untuk pemasangan dan penggunaan dalaman, ketinggian tempat penggunaan tidak boleh melebihi 2000m;

● Kelembapan relatif udara di sekeliling tidak melebihi 50% apabila suhu maksimum ialah +40℃, dan suhu relatif yang lebih besar harus dibenarkan pada suhu yang lebih rendah (cth:90%pada +20℃ ), dengan mengambil kira kemungkinan perubahan suhu kadangkala akan menyebabkan kesan pemeluwapan;

● Apabila peralatan dipasang, kecondongan ke satah menegak tidak boleh melebihi 5°;

● Peralatan hendaklah dipasang di tempat yang tiada getaran, hentaman dan kakisan yang teruk;

● Apabila pengguna mempunyai keperluan khas, ia boleh diselesaikan melalui perundingan dengan pengilang.

Prestasi elektrik

Parameter elektrik asas

GGD Kabinet Pembahagian Kuasa Voltan Rendah AC

Penyelesaian litar utama

Litar utama kabinet GGD mempunyai 129 penyelesaian yang direka dengan sejumlah 298 spesifikasi (tidak termasuk penyelesaian dan spesifikasi yang diperoleh daripada perubahan dalam fungsi litar tambahan dan perubahan dalam voltan kawalan).

Di mana penyelesaian jenis GGD1 49 tersedia daripada 123 spesifikasi

Penyelesaian jenis GGD2 53 tersedia daripada 107 spesifikasi

Penyelesaian jenis GGD3 27 tersedia daripada 68 spesifikasi

Penyelesaian litar utama dipilih dengan meminta pendapat majoriti jabatan reka bentuk dan pengguna, dan penyelesaian yang diperlukan oleh loji kuasa telah ditambah. Arus undian adalah sehingga 3150A, sesuai untuk pemilihan transformer pengedaran 2000kVA dan ke bawah. Selain itu, kabinet pampasan kapasitor GGJ1 dan GGJ2 direka untuk memenuhi keperluan pampasan kuasa reaktif, dengan 4 penyelesaian litar utama dan 12 spesifikasi secara keseluruhan.

Penyelesaian litar tambahan

Reka bentuk litar tambahan boleh didapati daripada dua bahagian penyelesaian: pelan bekalan kuasa dan loji penjanaan kuasa. Terdapat ruang yang cukup dalam kabinet GGD untuk memasang komponen sekunder. Pada masa yang sama, pengubah arus LMZ3D khas telah dibangunkan untuk memenuhi keperluan loji kuasa dan pengguna khas apabila perlindungan geganti yang dipasang diperlukan.

Bas utama

Memandangkan nisbah harga dan kemungkinan menggantikan tembaga dengan aluminium, bas aluminium tunggal boleh digunakan apabila arus undian ialah 1500A dan ke bawah, dan bas tembaga berganda digunakan apabila arus undian lebih besar daripada 1500A. Pengilang akan menghasilkan prototaip dan melakukan "lulus" ujian jenis mengikut peraturan ini. Sudah tentu, pengilang juga boleh menggantikan bas aluminium dengan bas tembaga dengan kapasiti bawaan arus yang sama seperti yang diperlukan oleh pengguna. Permukaan bas yang bertindih semuanya dirawat dengan proses pengelasan timah.

Pemilihan komponen elektrik

(1) Kabinet GGD terutamanya menggunakan komponen elektrik yang lebih maju yang boleh dihasilkan secara besar-besaran di China. Pada masa yang sama, ia juga mengekalkan beberapa ciri produk lama seperti DZ10D, DZ20, dan lain-lain di bawah premis mempertimbangkan sepenuhnya kebolehlaksanaan mengikut prinsip ekonomi dan munasabah. Produk usang tidak digunakan lagi.

(2) Suis pisau operasi berputar HD13BX dan HS13BX ialah komponen khas yang direka untuk memenuhi keperluan struktur unik kabinet GGD. Ia mengubah mod operasi mekanisme dan mengekalkan kelebihan produk lama. Ia adalah jenis komponen elektrik baharu yang praktikal.

(3) Jabatan reka bentuk memilih komponen elektrik baru dengan prestasi yang lebih baik dan teknologi yang lebih maju seperti yang diperlukan oleh pengguna, kerana kabinet GGD mempunyai kebolehubahan pemasangan yang baik, ia secara amnya tidak akan menyebabkan kesukaran pembuatan dan pemasangan kerana komponen elektrik yang dikemas kini.

(4) Untuk meningkatkan lagi kestabilan dinamik litar utama, pengapit bas gabungan jenis ZMJ dan sokongan penebat untuk kabinet GGD direka bentuk. Pengapit bas diperbuat daripada bahan aloi PPO kalis nama tinggi kekuatan tinggi, dengan kekuatan penebat yang tinggi, prestasi pemadaman diri yang baik, dan struktur unik. Ia boleh digabungkan dengan mudah menjadi pengapit bas tunggal atau pengapit bas berganda dengan melaraskan blok bangunan. Sokongan penebat ialah struktur acuan jenis lengan dengan kos rendah dan kekuatan tinggi, yang menyelesaikan kecacatan jarak rayapan yang tidak mencukupi bagi produk lama.

Bentuk dan dimensi pemasangan

Set lengkap produk

Syarikat kami menyediakan dokumen dan lampiran berikut semasa membekalkan:

● Senarai Pembungkusan

● Pensijilan produk

● Manual pengguna

● Laporan ujian kilang

● Lukisan elektrik berkaitan

● Kunci untuk pintu Kabinet, pemegang kendalian dan alat ganti yang dinyatakan dalam kontrak.
