Dalam bidang pengedaran elektrik, Keeya yang berpangkalan di China menerajui dengan GCS Low Voltage Withdrawable Switchgear, menawarkan penyelesaian tersuai dan tahan lama. Komitmen Keeya untuk memenuhi keperluan pelanggan khusus terbukti dalam reka bentuk yang disesuaikan bagi siri GCS, memastikan keserasian dengan keperluan yang pelbagai. Terkenal dengan pembinaan tahan lama dan tahan lama, penyelesaian suis ini meningkatkan kebolehpercayaan sistem voltan rendah.

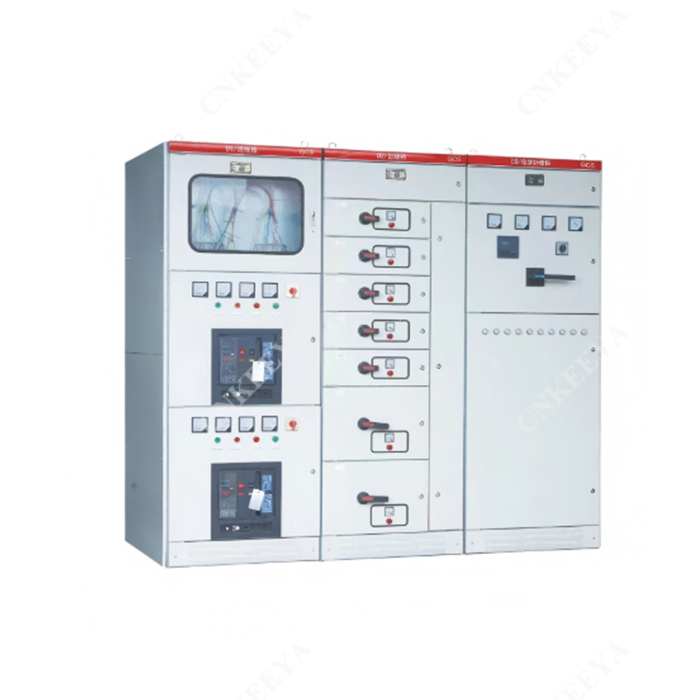

Alat Suis Boleh Tarik Voltan Rendah GCS
Keeya, sebuah kilang terkemuka dan pembekal yang dipercayai, berbangga dalam pembuatan Alat Suis Boleh Tarik Voltan Rendah GCS yang canggih. Dengan komitmen terhadap inovasi dan kejuruteraan ketepatan, kilang kami cemerlang dalam menghasilkan penyelesaian suis termaju ini yang direka untuk memenuhi keperluan industri yang berubah-ubah. Sebagai pembekal yang berdedikasi, Keeya mengutamakan kualiti dan pematuhan kepada piawaian industri, menawarkan alat suis GCS tercanggih yang memastikan pengagihan dan kawalan kuasa yang cekap. Dengan barisan baharu GCS Low Voltage Withdrawable Switchgear kami, Keeya terus menetapkan penanda aras untuk kebolehpercayaan, keselamatan dan teknologi moden. Pilih Keeya sebagai pembekal anda untuk penyelesaian gear suis terkini dan alami masa depan sistem pengedaran elektrik yang boleh dipercayai dan termaju.
Peranti GCS sesuai untuk sistem pengagihan kuasa dalam loji kuasa, petroleum, kimia, tekstil metalurgi, bangunan bertingkat tinggi dan industri lain. Ia adalah set lengkap peranti pengedaran voltan rendah AC 50(60)Hz tiga fasa dengan voltan operasi berkadar 380V (400V),(600V) dan arus undian
Alat suis boleh tarik voltan rendah siri ini ialah jenis kabinet gabungan yang dipasang oleh kilang (FBA) dengan modul standard.
Alat suis boleh ditarik balik voltan rendah siri ini sesuai untuk loji kuasa, pencawang, industri petrokimia, metalurgi, penggulungan keluli, pengangkutan, tenaga, industri ringan, tekstil dan perusahaan industri lain dan kawasan kediaman, bangunan bertingkat tinggi dan tempat lain, dan ia digunakan untuk penukaran tenaga elektrik, pengagihan dan kawalan sistem kuasa elektrik sistem kuasa AC 50-60Hz dengan voltan operasi berkadar 660V dan ke bawah.
Peranti ini mematuhi GB 7251.1 Himpunan suis dan alat kawalan voltan rendah-Bahagian 1: Himpunan yang diuji jenis dan sebahagiannya diuji jenis serta piawaian profesional kebangsaan dan piawaian antarabangsa IEC 439-1.
Reka bentuk peranti memenuhi piawaian berikut:
● IEC439-1 Pemasangan suis dan alat kawalan voltan rendah-Bahagian 1: Pemasangan yang diuji jenis dan diuji separa jenis
● GB 7251 Alat suis voltan rendah dan pemasangan peralatan kawalan-Bahagian 5 Pemasangan untuk pengagihan kuasa dalam rangkaian awam
● ZBK 36001 suis boleh ditarik balik voltan rendah
|
(V) Voltan terkadar litar utama |
AC380(400), (660) |
|
|
(V)Voltan terkadar litar tambahan |
AC220, 380(400); DC110, 220 |
|
|
(Hz)Kekerapan dinilai |
50(60) |
|
|
(V)Voltan penebat berkadar |
660(1000) |
|
|
(A) Arus terukur |
Bas mendatar |
≤4000 |
|
(MCC)Bas menegak |
1000 |
|
|
(kA,1 s)Dinilai masa yang singkat menahan arus bas |
50,80 |
|
|
(kA/0.1s) Puncak berkadar menahan arus bas |
105,176 |
|
|
(V/1min)Kuasa voltan ujian kekerapan |
Litar utama |
2500 |
|
Litar tambahan |
1760 |
|
|
Bas |
Sistem wayar 3 fasa 4 |
A.B.C.PE.N |
|
Sistem wayar 3 fasa 5 |
A.B.C.PE.N |
|
|
Tahap perlindungan |
P30.IP40 |
|
● lmeningkatkan kapasiti haba penyesuai, dan sangat mengurangkan kenaikan suhu tambahan yang disebabkan oleh kenaikan suhu penyesuai kepada penyambung, log kabel dan pengatur jarak.
●Pemisahan antara unit berfungsi dan petak adalah jelas dan boleh dipercayai, dan kegagalan satu unit tidak akan menjejaskan kerja unit lain untuk meminimumkan kegagalan.
● Susunan mendatar bar bas menjadikan peranti mempunyai kestabilan dinamik dan haba yang baik, dan boleh menahan kesan arus litar pintas 80/176kA.
● Bilangan litar dalam satu alat suis MCC adalah sebanyak 22, yang mempertimbangkan sepenuhnya keperluan penjanaan kuasa unit tunggal yang besar, sistem petrokimia dan industri lain untuk kumpulan motor automatik.
● Sambungan antara peranti dan kabel luaran dilengkapkan dalam petak kabel, dan kabel boleh dimasukkan dan keluar ke atas dan ke bawah. Transformer semasa dipasang di dalam petak kabel untuk memudahkan pemasangan dan penyelenggaraan.
● Sistem pengagihan kuasa yang sama boleh mengehadkan arus litar pintas melalui pemadanan reaktor pengehad arus, menstabilkan voltan bas pada nilai tertentu, dan mengurangkan sebahagian keperluan kekuatan litar pintas komponen.
●Unit laci mempunyai bilangan penyambung sekunder yang mencukupi (32 pasang untuk 1 unit dan ke atas, 20 pasang untuk 1/2 unit), yang boleh memenuhi keperluan bilangan antara muka komputer dan litar kawalan automatik.
Reka bentuk rajah litar tambahan mematuhi "Peraturan Teknikal untuk Reka Bentuk Kuasa Bantu untuk Loji Kuasa Terma" dan peraturan teknikal reka bentuk lain yang berkaitan. Ia terpakai kepada sistem kuasa voltan rendah loji janakuasa dan pencawang dan sistem pengagihan kuasa voltan di kilang dan perusahaan perlombongan dan bangunan bertingkat tinggi.. Penyelesaian litar tambahan direka bentuk mengikut penyelesaian litar utama, yang menampilkan unit berfungsi kabel bekalan kuasa, penyuap (PC) dan penyuap motor (MCC) untuk kawalan operasi.
|
Kod kabinet universal |
A |
B |
C |
D |
Catatan |
|
GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
Kabinet interkoneksi |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
Menerima kabinet |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
Menerima kabinet |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
Menerima kabinet |
|
Kod kabinet universal |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1010-2 |
1000 |
1000 |
850 |
956 |
1000 |
400×400 |
|
GCS-TG0810-2 |
800 |
1000 |
650 |
956 |
800 |
200×400 |
|
GCS-TG1008-2 |
1000 |
800 |
850 |
756 |
1000 |
400×400 |
|
GCS-TG0808-2 |
800 |
800 |
650 |
756 |
800 |
200×400 |
|
Kod kabinet universal |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1006-1 |
1000 |
600 |
850 |
556 |
60 |
400×350 |
|
GCS-TG0806-1 |
800 |
600 |
650 |
556 |
160 |
200×350 |
Kontrak pesanan termasuk kandungan berikut:
● Model penuh produk termasuk nombor penyelesaian litar utama dan nombor penyelesaian litar tambahan
● Gambarajah jujukan gabungan sistem litar utama
● Gambarajah skematik litar tambahan
● Senarai komponen dalam kabinet
● Voltan, arus, masa dan parameter tetapan lain dalam litar
● Keperluan khas lain yang tidak konsisten dengan penggunaan biasa produk
