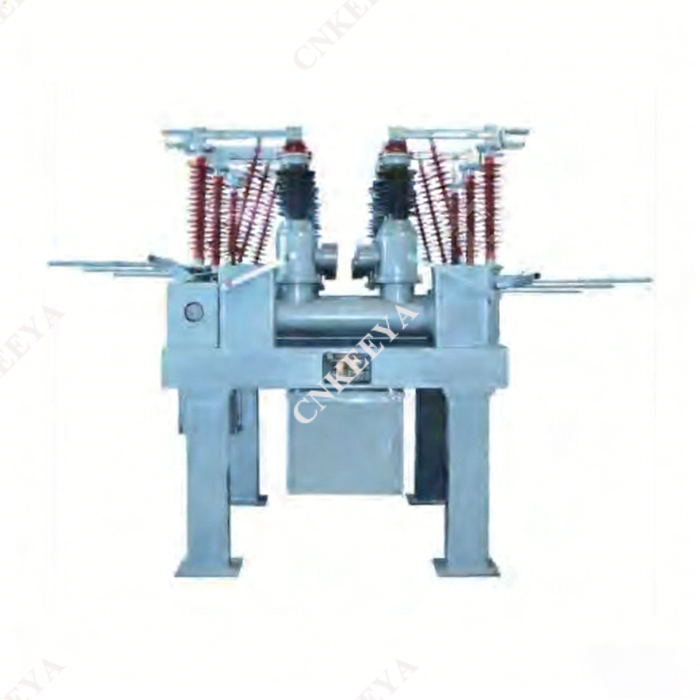

Jenis ZCW□-40.5/Z Radas Komposit Vakum Jenis Terbuka

 Gambaran keseluruhan

 1.1Jenis ZCW□-40.5/Z Radas Komposit Vakum Jenis Terbuka ialah pemasangan suis bersepadu dengan udara sebagai medium penebat luaran dan gas SF₆ sebagai medium pemadam arka. Ia digunakan untuk kawalan dan perlindungan sistem penghantaran dan pengagihan kuasa AC tiga fasa 40.5kV, dan juga sesuai untuk digunakan sebagai pemutus litar seri dan dalam senario menukar bank kapasitor. Produk ini sesuai untuk pencawang bandar, pencawang industri dan pencawang pergunungan dengan kekangan tanah. Ia mempunyai kelebihan berikut:

 Pemutus litar, pemutus, suis pembumian, pengubah arus, pengubah voltan, penangkap lonjakan, fius, bar bas dan komponen lain disepadukan secara organik pada sokongan struktur keluli dibumikan, yang mempunyai struktur padat.

 Ia hanya menduduki 30% hingga 50% daripada ruang peralatan jenis split, yang menjimatkan tanah dan mengurangkan kos pembinaan projek.

 Keseluruhan teluk adalah pasang siap kilang, dengan pemasangan dan pentauliahan siap ex-kilang dan dihantar ke tapak pemasangan secara keseluruhan, memendekkan tempoh pemasangan.

 Bilik pemadam arka berprestasi tinggi, pengubah voltan, penangkap lonjakan penebat komposit dan pemutus dengan prestasi terbukti penuh diterima pakai, merealisasikan operasi tanpa penyelenggaraan dan kebolehpercayaan yang tinggi.

 Bar bas sokongan diri pasang siap kilang digunakan di antara ruang, menghapuskan keperluan pengguna untuk membina bingkai sokongan.

 Susun atur adalah fleksibel dan boleh disesuaikan dengan pelbagai mod pendawaian.

 Pemutus litar boleh dinaikkan secara bersepadu untuk penyelenggaraan atau penggantian, meminimumkan masa terputus kuasa yang disebabkan oleh kerosakan badan kepada kurang daripada 3 jam.

 1.2 ZWC□-40.5 dilengkapi dengan komponen dan sistem berkualiti tinggi seperti berikut:

 Ruang pemadam arka tenaga sendiri dengan kapasiti pecah 31.5kA dan jumlah masa pecah 3 kitaran; ia mempunyai struktur yang ringkas dan boleh dipercayai dan boleh mencapai 20 kali ganda pemecahan kapasiti penuh.

 Mekanisme operasi semua spring CTB, mematuhi keperluan "bebas minyak" untuk suis; ia mempunyai ciri-ciri mekanikal yang sangat baik, struktur yang padat dan kebolehpercayaan yang tinggi, dan telah memperoleh paten nasional dan telah dianugerahkan sebagai produk saintifik dan teknologi.

 Semua pemutus dilengkapi dengan penebat komposit dan menggunakan struktur berputar terus satu lengan dengan kesederhanaan dan kebolehpercayaan yang tinggi; Jari sesentuh kuprum tersebar grafit daya sendiri bersalut perak digunakan, menampilkan prestasi tegasan struktur yang baik, kapasiti membawa arus yang kuat dan operasi tanpa penyelenggaraan.

 Semua bahagian logam terdedah dirawat dengan teknologi anti-karat termaju, memastikan tiada karat selama 20 tahun di bawah keadaan tercemar umum.

 1.3 ZWC□-40.5 mematuhi piawaian kebangsaan GB1984-2003, GB11032-89 dan GB1985-2004, dan memenuhi keperluan piawaian Suruhanjaya Elektroteknikal Antarabangsa (IEC) IEC56, IEC99-4, IEC129 dan IEC694. Semua komponen dalaman lain memenuhi keperluan standard masing-masing.

 Struktur dan Prinsip Kerja

 2.1 Produk ini direka bentuk untuk aplikasi luar. Keadaan persekitaran operasi adalah seperti berikut:

 a. Ketinggian: Tidak melebihi 2000m (boleh dirunding semasa membuat tempahan)

 b. Suhu persekitaran: -40℃ ~ +40℃

 c. Kelembapan relatif: Purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90% (pada 25℃)

 d. Kelajuan angin: Tidak lebih daripada 35m/s

 e. Kelas pencemaran: Kelas IV, jarak menjalar nominal lebih daripada 31mm/kV

 f. Tiada persekitaran getaran mudah terbakar, mudah meletup, menghakis kimia atau getaran teruk

 g. Keamatan seismik: Tidak melebihi Gred 8

 h. Ketebalan salutan ais: Tidak lebih daripada 10mm
