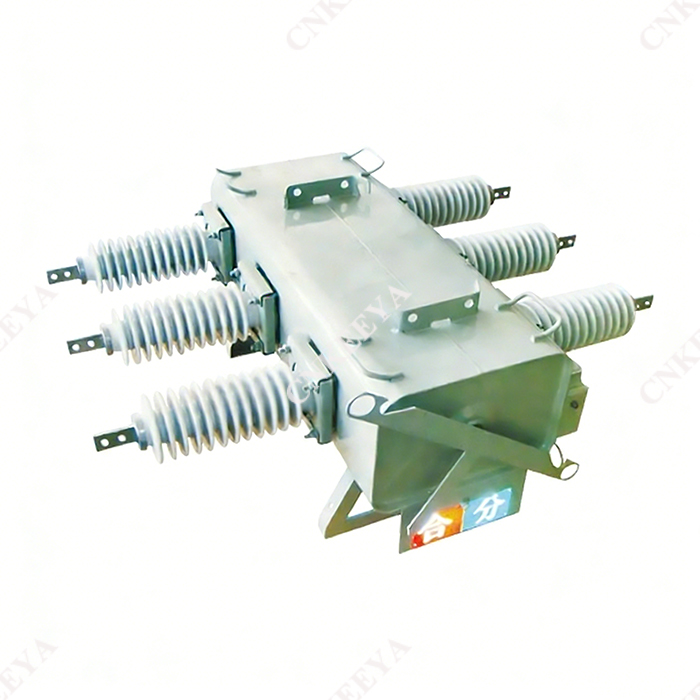

LW□-12 Pemutus Litar SF₆ Bersepadu Primer dan Menengah

 Ciri-ciri struktur utama

 LW□-12 Pemutus Litar SF₆ Bersepadu Primer dan Menengah, yang menggunakan daya medan magnet yang diterima oleh arus arka untuk membuat arka berputar pada kelajuan tinggi di sepanjang bahagian tertentu. Disebabkan oleh berat arka yang agak ringan, ia secara beransur-ansur memanjang dan terus menghubungi gas SF6 segar semasa putaran berkelajuan tinggi, dan disejukkan dan dipadamkan. Pemutus litar jenis ini mempunyai kelebihan keupayaan pemadam arka yang kuat, hayat elektrik yang panjang, tiada gangguan arus apabila memecahkan arus kecil, dan tiada voltan lampau semasa operasi. Pada masa yang sama, ia memerlukan kurang kuasa operasi dan mempunyai kebolehpercayaan yang tinggi.

 Pemutus litar menggunakan mekanisme kendalian spring kecil, yang mempunyai kelebihan operasi yang boleh dipercayai, hayat mekanikal yang panjang, dan kawalan mudah. Mekanisme kendalian spring boleh menyimpan tenaga secara manual atau elektrik, membuka dan menutup secara manual atau elektrik, dan mempunyai fungsi menutup semula.

 Bahan kotak pemutus litar diperbuat daripada keluli tahan karat 3mm tebal 304 yang dikimpal bersama, dengan struktur kedap udara sepenuhnya dan tahap perlindungan tidak kurang daripada IP67; Terdapat penunjuk kedudukan buka dan tutup yang mudah dilihat dan jelas serta penunjuk status simpanan tenaga pada kotak, yang disambungkan dengan pasti kepada mekanisme pengendalian dan mempunyai tindakan petunjuk yang boleh dipercayai. Kotak mempunyai pemegang pengendalian untuk mengelak daripada menarik konduit wayar.
