Suis komposit jenis Rusia

Suis komposit jenis Rusia

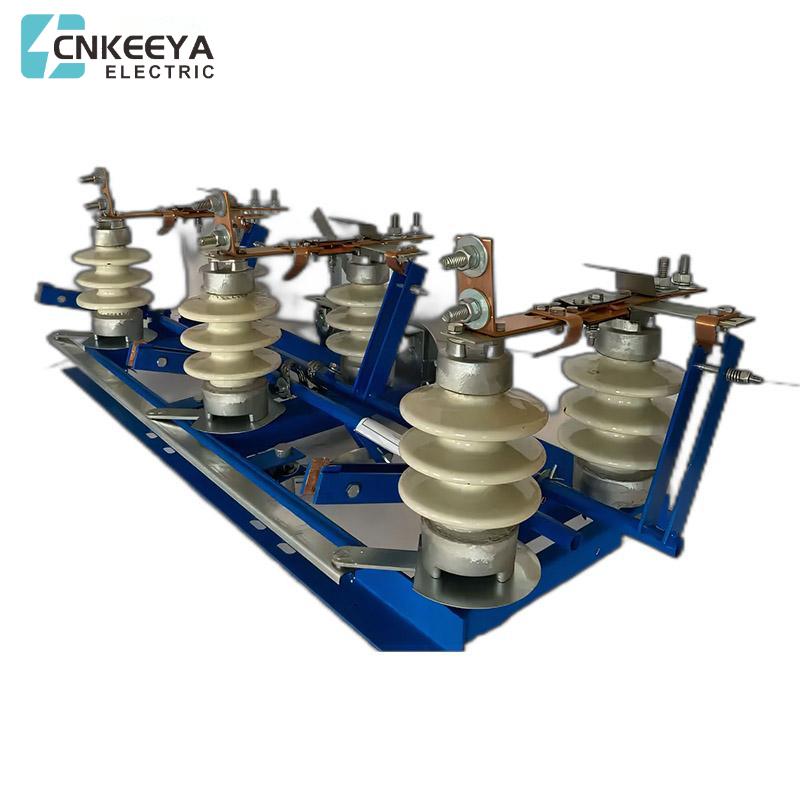

Penyambung RLND-1-10 II / 400 UHL1 digunakan dalam pembaikan dan pencegahan voltan tinggi

rangkaian elektrik atau peralatan elektrik dengan voltan 10 kV, menyediakan penyingkiran selamat

voltan daripada litar pengguna yang dinyahtenagakan sebelum ini, manakala semua litar pengguna terputus

adalah berasaskan secara berkesan.

Spesifikasi:

Voltan berkadar, kV .......................... 10

Voltan kendalian tertinggi, kV .............. 12

Arus berkadar, A ......................................... 400

Arus rintangan haba, kA ....................... 10

Arus rintangan elektrodinamik, kA ........ 25

Selepas masa aliran semasa, sejak:

- untuk pisau utama .......................................... 3

- untuk pisau pembumian ..................................... 1

Ketegangan yang dibenarkan dari wayar dalam satah mendatar, dengan mengambil kira

pengaruh angin dan ais, tiada lagi, N .......... 200

Jarak rayapan penebat luar, cm ..... 30

MTBF, kitaran, B-O ..................... 1000

Dimensi keseluruhan, mm .................................. 1115 x485x370

Berat, kg, tidak lebih ............................................ 35

RLND-1-10 II / 400 amat diperlukan untuk:

- menghidupkan dan mematikan voltan bahagian penyahtenagaan litar elektrik voltan tinggi;

- kehadiran petak yang kelihatan peralatan elektrik, di mana terdapat keperluan untuk

peralatan yang dilindungi atau pembaikan peralatan;

- menghidupkan dan mematikan arus melahu untuk pengubah gula;

- membumikan serpihan litar yang tidak bertenaga menggunakan konduktor pembumian pegun
