Paparan bercas

Paparan bercas

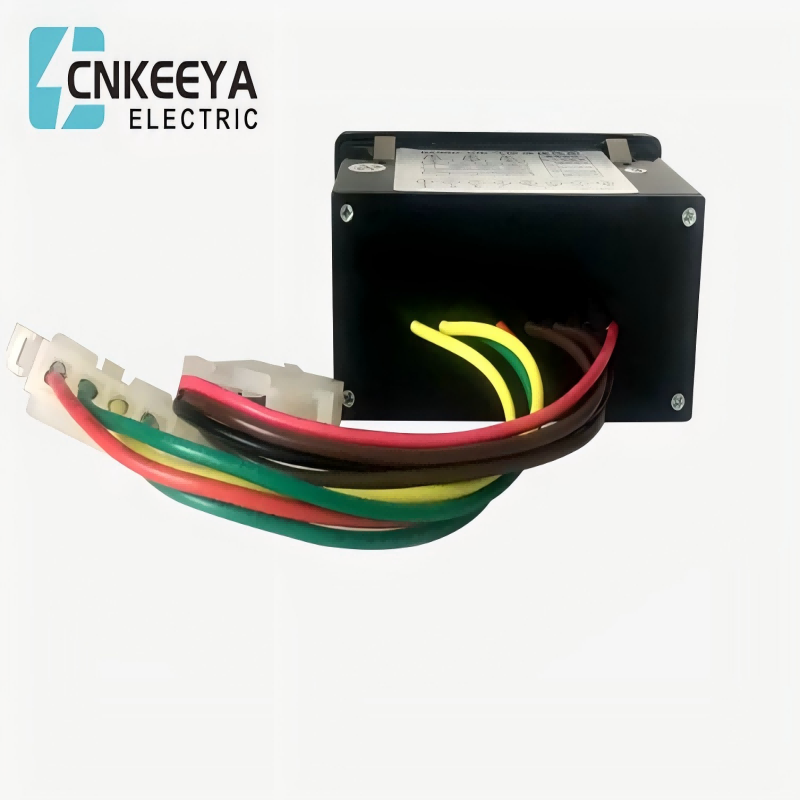

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

Paparan langsung ialah sejenis peranti keselamatan yang dipasang terus pada peralatan elektrik dalaman untuk memaparkan secara visual sama ada peralatan elektrik itu mempunyai voltan operasi. Apabila peranti mempunyai voltan operasi, tetingkap paparan monitor berkelip untuk memberi amaran kepada orang ramai bahawa peralatan voltan tinggi hidup, dan tiada tanda apabila tiada kuasa.

Siri peranti ini biasanya dipasang pada bar bas masuk, pemutus litar, transformer utama, gear suis, peralatan komposit GIS, dan tempat lain yang perlu dipamerkan sama ada ia hidup atau tidak, untuk mengelakkan salah operasi elektrik. Siri peranti ini mesti mematuhi standard DL/T 538-2006 "Peranti Paparan Langsung Voltan Tinggi" dalam industri kuasa Republik Rakyat China. Mampu kebolehpercayaan, ekonomi, kebolehsuaian dan kefungsian menyeluruh.

Prinsip kerja

Peranti paparan yang dicas menggunakan prinsip gandingan medan elektrik antara medan elektrik voltan tinggi dan penderia untuk melakukan pengukuran induktif (bukan sentuhan) pada jarak yang selamat. Prinsip kerjanya ditunjukkan dalam Rajah 1. Peranti pengunci paparan langsung voltan tinggi terdiri daripada dua bahagian: penderia dan paparan. Terdapat empat penderia, yang diselaraskan dengan badan hidup tiga fasa "A, B, C, D" dan tanah masing-masing. Mereka tidak mempunyai hubungan langsung dengan badan hidup voltan tinggi dan mengekalkan jarak selamat tertentu. Ia menerima isyarat medan elektrik badan hidup voltan tinggi dan menghantarnya ke paparan untuk perbandingan dan pertimbangan;

Apabila peranti atau rangkaian yang diuji dihidupkan, lampu penunjuk tiga fasa "A, B, C" menyala, lampu penunjuk "Operasi" dimatikan dan isyarat penguncian paksa dikeluarkan.

Apabila peranti atau rangkaian yang diuji tidak dikuasakan, lampu penunjuk tiga fasa "A, B, C" akan dimatikan, lampu penunjuk "Operasi" akan dihidupkan dan isyarat penguncian akan dilepaskan, membenarkan operasi peranti. Peranti menggunakan kawalan pemisahan fasa, dan apabila mana-mana fasa dicas, ia memancarkan penggera dan mengeluarkan isyarat penguncian paksa.

Apabila monitor kehilangan kuasa kawalan, ia mengeluarkan isyarat kunci keluar paksa untuk mengekalkan keadaan kunci keluar. Monitor dilengkapi dengan fungsi "pemeriksaan diri", yang secara automatik boleh mengesan pelbagai modul berfungsi bagi penderia dan paparan. Sekiranya berlaku sebarang kerosakan pada peranti, lampu penunjuk "kuasa" akan kekal menyala, lampu penunjuk "operasi" tidak akan menyala, dan isyarat penguncian paksa akan sentiasa dikeluarkan untuk mengekalkan keadaan terkunci.

Paparan langsung ialah sejenis peranti keselamatan yang dipasang terus pada peralatan elektrik dalaman untuk memaparkan secara visual sama ada peralatan elektrik itu mempunyai voltan operasi. Apabila peranti mempunyai voltan operasi, tetingkap paparan monitor berkelip untuk memberi amaran kepada orang ramai bahawa peralatan voltan tinggi hidup, dan tiada tanda apabila tiada kuasa.

Penggunaan peralatan

Siri peranti ini biasanya dipasang pada bar bas masuk, pemutus litar, transformer utama, gear suis, peralatan komposit GIS, dan tempat lain yang perlu dipamerkan sama ada ia hidup atau tidak, untuk mengelakkan salah operasi elektrik. Siri peranti ini mesti mematuhi standard DL/T 538-2006 "Peranti Paparan Langsung Voltan Tinggi" dalam industri kuasa Republik Rakyat China.

Ciri-ciri peralatan

Kebolehpercayaan: Penderia induktif (bukan hubungan) boleh mengesan sama ada litar berada di luar jarak yang selamat, dengan arah yang jelas, kepekaan tinggi serta keselamatan dan kebolehpercayaan.

Ekonomi: Penderia tidak bersentuhan langsung dengan badan yang dicas, dan tidak ada keperluan untuk ujian nyahcas separa semasa pemasangan dan penyelenggaraan. Ia mudah, mudah, mempunyai kos penyelenggaraan yang rendah, dan mempunyai hayat perkhidmatan yang panjang.

Berfungsi sepenuhnya: Ia mempunyai fungsi seperti paparan denyar, semakan sendiri, dan pengaktifan litar pengunci paksa, benar-benar memainkan peranan penguncian paksa serba boleh.

Kebolehsuaian: Dengan pelbagai bentuk, ia boleh digunakan secara meluas di pelbagai tempat seperti dalam, luar, peralatan gabungan GIS, dan peralatan suis.
