Switchgear yang dilepaskan oleh AC yang dilepaskan perisai

Sebagai pengeluar terkemuka yang berpusat di China, Cnkeeya dengan bangga memperkenalkan suis logam yang dilepaskan oleh AC yang dilepaskan-penyelesaian yang disesuaikan yang menggabungkan teknologi canggih dengan kemampuan. Di Cnkeeya, kami memahami kepentingan penyelesaian yang disesuaikan, dan komitmen kami untuk penyesuaian dicontohkan dalam reka bentuk suis ini.

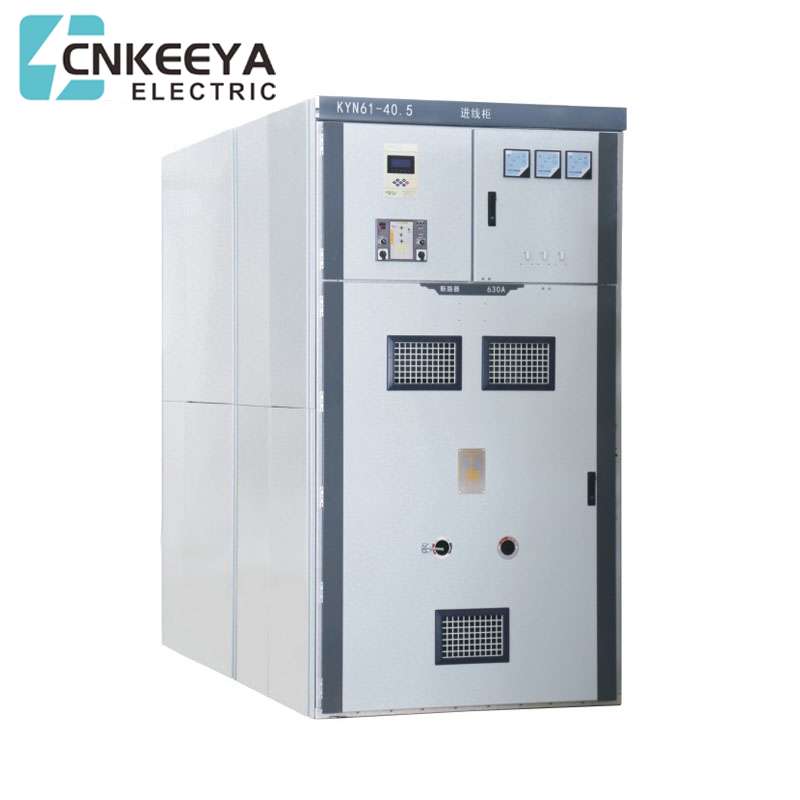

Model: KYN61-40.5KV Switchgear

Hantar Pertanyaan

Penerangan Produk

Cnkeeya, pengeluar terkenal di China, dengan bangga memperkenalkan suis yang dilepaskan oleh AC logam yang dilepaskan-penyelesaian yang serba boleh dan disesuaikan yang direka untuk pengedaran kuasa yang mantap. Sebagai pengeluar, Cnkeeya memberi penekanan yang kuat terhadap penyesuaian untuk memenuhi keperluan unik pelanggan kami. Komitmen kami untuk menyediakan penyelesaian yang disesuaikan dipadankan dengan dedikasi kami untuk kemampuan. Switchgear yang dilepaskan oleh AC Metal yang dilepaskan perisai mencerminkan janji CNKEEYA untuk menyampaikan produk berkualiti tinggi pada titik harga yang rendah. Ini menjadikan CNKEEYA pilihan yang dipercayai bagi mereka yang mencari fleksibiliti dan keberkesanan kos dalam penyelesaian switchgear mereka, memastikan prestasi yang boleh dipercayai dalam pelbagai aplikasi.

Kyn61-40.5 (z) Switchgear yang dilepaskan oleh logam yang boleh dilepaskan oleh AC (selepas ini dirujuk sebagai switchgear) adalah satu set lengkap peralatan pengagihan kuasa dalaman AC 50Hz dengan voltan yang diberi nilai 40.5kv.it yang digunakan untuk kuasa, tempat. Switchgear memenuhi piawaian GB3906-2006, GB/T11022-2011 dan DL/T404-2018

Ciri utama

● Struktur kabinet mengamalkan jenis yang dipasang, dan pemutus litar mengamalkan struktur jenis boor handcart;

● Ia melengkapkan dengan pemutus litar vakum bertahan jenis baru, dan dengan ciri -ciri pertukaran yang baik dan penggantian mudah;

● Mekanisme penolak kacang skru dipasang di bingkai bingkai, yang boleh dengan mudah menggerakkan buatan tangan dan mencegah salah operasi daripada merosakkan struktur pendorong;

● Semua operasi boleh dijalankan apabila pintu kabinet dekat;

● Interlocking antara suis utama, handcart dan suis pintu kabinet mengamalkan kaedah mengunci mekanikal mandatori untuk memenuhi fungsi "pencegahan PVE";

● Bilik kabel mempunyai ruang yang mencukupi dan boleh menyambungkan beberapa kabel;

● Suis asas yang cepat digunakan untuk mendasar dan menutup litar pintas;

● Tahap perlindungan selongsong adalah IP3X, dan tahap perlindungan adalah IP2X apabila pintu bilik tangan dibuka;

● Produk ini mematuhi GB3906-2006, DL/T404-2018 dan merujuk kepada piawaian IEC298 antarabangsa.

Keadaan perkhidmatan

● Suhu ambien: Had atas+40 ℃, dan nilai purata yang diukur dalam masa 24 jam tidak melebihi 35 ℃, had bawah-10 ℃;

● Ketinggian: Tidak lebih daripada 1000m di atas paras laut;

● Kelembapan relatif: Purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%;

● Keamatan gempa bumi: Tidak lebih daripada 8 darjah;

● Tekanan wap air: Purata harian tidak lebih daripada 2.2kpa, dan purata bulanan tidak lebih daripada 1.8kpa;

● Persekitaran sekitar: Tiada risiko kebakaran atau letupan, tiada pencemaran yang serius, tiada kakisan kimia atau getaran ganas.

Parameter teknikal

Parameter teknikal utama kabinet suis vakum

Tidak	Item	Unit	Nilai
1	Voltan dinilai	kv	40.5
2	Arus dinilai	A	1250 1600 2000
3	Kekerapan yang dinilai	Hz	50
4	Dinilai masa pendek menahan arus	The	20 25 31.5
5	Puncak yang dinilai bertahan semasa	The	50 63 80
6	Kekerapan kuasa yang dinilai menahan voltan	kv	95/1min
7	Impuls kilat yang diberi nilai menahan voltan	kv	185
8	Tempoh litar pintas dinilai	s	4
9	Tahap perlindungan	The	IP3x

Parameter Teknikal Utama Pemutus Litar Vakum

Tidak	Item	Unit	Nilai
1	Voltan dinilai	kv	40.5
2	Kekerapan yang dinilai	Hz	50
3	Kekerapan kuasa yang dinilai menahan voltan	kv	95/1min
4	Impuls kilat yang diberi nilai menahan voltan	kv	185
5	Arus dinilai	A	1250 1600 2000
6	Dinilai masa pendek menahan arus	The	20 25 31.5
7	Semasa litar pintas yang dibatalkan semasa	The	20 25 31.5
8	Puncak yang dinilai bertahan semasa	The	50 63 80
9	Tempoh litar pintas dinilai	MS	4
10	Masa pembukaan	MS	30≤T≤60
11	Masa penutupan	MS	50≤T≤60
12	Litar pintas yang dibatalkan masa sekarang	Masa	20
13	Kehidupan mekanikal	Masa	10000

Tukar pemasangan kabinet

● Ketinggian bilik elektrik: ≥4500mm;

● Jarak di antara belakang kabinet dan dinding: ≥1500mm;

● Kebosanan bingkai asas: ≤ 1mm/m²;

● Keluli saluran tertanam Yayasan tidak boleh melebihi 3mm di atas tanah;

● Ia boleh diperbaiki pada asas dengan bolting atau kimpalan; Switchgear berat kira -kira 1800kg;

● Lebar koridor operasi switchgear (lajur tunggal): ≥3000mm, lajur berganda (muka ke muka) ≥4000mm.

Arahan pesanan

Sila nyatakan semasa membuat pesanan:

● Nombor penyelesaian litar utama, tujuan, gambarajah sistem garis tunggal, gambarajah susunan dan rajah susun atur bilik pengedaran;

● Rajah skematik pendawaian litar tambahan, rajah susunan terminal;

● Jenis, spesifikasi dan kuantiti komponen elektrik dalam suis;

● Keperluan untuk fungsi kawalan, pengukuran dan perlindungan switchgear dan peranti kait dan automatik lain;

● Jika sambungan dulang bas diperlukan antara switchgear atau kabinet talian masuk, data seperti kapasiti bawaan dulang bas, rentang dulang bas dan ketinggian dari tanah hendaklah disediakan;

● Apabila aksesori dan alat ganti diperlukan, model dan kuantiti harus dikemukakan;

● Switchgear yang digunakan dalam keadaan persekitaran khas harus terperinci semasa membuat pesanan.
