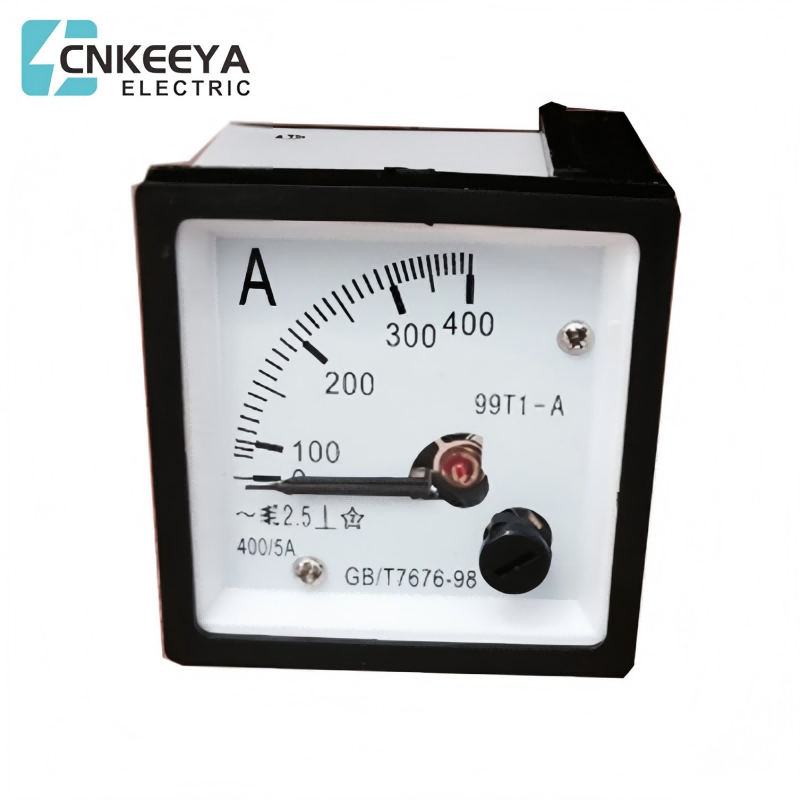

72mm Saiz Analog Hn-72 Ammeter Sahaja DC AC Voltmeter dan Ammeter Borong

Ammeter 99T1-A

Saiz 72mm Analog Hn-72 Ammeter Sahaja DC AC Voltmeter dan Ammeter Borong, Ammeter 99T1 ialah ammeter penuding yang biasa digunakan, sesuai untuk pemasangan pada panel paparan dan papan suis besar pelbagai sistem kawalan dan pengagihan untuk menunjukkan parameter elektrik yang berkaitan seperti arus AC/DC, voltan, faktor kuasa, kuasa, nilai segerak, kekerapan, voltan arus lebihan beban, dan voltan arus lebihan.

Ammeter 99T1 biasanya digunakan sebagai ammeter penunjuk. Mudah untuk memerhati magnitud tertentu arus.

Skop permohonan

Digunakan secara meluas dalam industri berikut: loji kuasa, kemudahan pengedaran, peralatan mekanikal, kapal, penerbangan, transformer, dll.

bertaraf antarabangsa

99T1 ammeter mengikut spesifikasi dan dimensi ammeter penunjuk yang diiktiraf di peringkat antarabangsa:

Struktur komposisi

Terdiri daripada sistem litar magnet tetap dan bahagian boleh alih. Sistem litar magnet instrumen termasuk magnet kekal 1, tapak tangan tiang 2 yang dipasang pada dua kutub magnet, dan teras besi silinder 3 yang terletak di antara dua tapak tangan tiang. Teras besi silinder dipasang pada pendakap instrumen untuk mengurangkan rintangan magnet dan menjana medan magnet pancaran seragam dalam celah udara antara tapak tangan tiang dan teras besi. Apabila gegelung boleh alih 4 dalam medan magnet ini membelok di sekeliling paksi putaran, medan magnet pada dua sisi berkesan sentiasa sama dalam magnitud dan berserenjang antara satu sama lain. Gegelung boleh alih dililit di sekeliling bingkai aluminium. Aci dibahagikan kepada dua bahagian, depan dan belakang. Satu hujung setiap separuh aci dipasang pada bingkai aluminium gegelung bergerak, dan hujung yang satu lagi disokong dalam galas melalui hujung aci. Terdapat juga penunjuk yang dipasang pada separuh aci hadapan, yang digunakan untuk menunjukkan magnitud elektrik yang diukur apabila bahagian boleh alih membelok.

Ciri-ciri struktur

1: (Instrumen) litar ukur

Bahagian litar dalaman meter elektrik dan aksesorinya, termasuk wayar yang saling bersambung (jika ada). Dikuasakan oleh arus atau voltan, satu atau kedua-duanya merupakan faktor utama yang menentukan nilai penunjuk yang diukur. (Salah satu daripada arus atau voltan mungkin diukur sendiri)

2 Litar Arus

Litar pengukur yang arusnya merupakan faktor utama yang menentukan nilai penunjuk yang diukur.

Nota: Arus yang melalui talian semasa boleh menjadi arus yang diukur secara langsung, atau dibekalkan oleh pengubah arus luaran, ditarik keluar oleh shunt luaran, dan berkadar dengan arus yang diukur.

3 Talian Voltan

Litar pengukuran di mana voltan digunakan adalah faktor utama yang menentukan nilai penunjuk yang diukur.

Nota: Voltan yang digunakan pada talian voltan boleh menjadi voltan yang diukur, atau voltan yang dibekalkan oleh pengubah voltan luaran atau pembahagi voltan, atau voltan yang berkadar dengan voltan yang diukur yang diambil daripada perintang siri luaran (impedans).

4 Garis ukuran luaran

Bahagian litar luaran instrumen, dari mana nilai yang diukur boleh diperolehi

5 baris bantu

Diperlukan untuk pengendalian instrumen, mengukur litar di luar litar.

6 Bekalan kuasa tambahan

Litar tambahan untuk membekalkan tenaga elektrik

7 komponen penyukat

Beberapa gabungan komponen elemen pengukur. Mereka boleh menyebabkan bahagian alih menghasilkan gerakan yang berkaitan dengan objek yang diukur di bawah tindakan objek yang diukur.

8 bahagian boleh alih

Komponen mudah alih bagi elemen pengukur.

9 peranti penunjuk

Komponen dalam alat pengukur yang memaparkan nilai yang diukur.

10 penunjuk

Komponen yang menggunakan skala untuk menunjukkan kedudukan bahagian boleh alih.

11: Pembaris skala

Satu siri penanda dan nombor, digabungkan dengan penunjuk, boleh digunakan untuk mendapatkan nilai yang diukur.

12 barisan bahagian

Tanda pada dail membahagikan skala kepada selang yang sesuai untuk menentukan kedudukan penunjuk.

13 Garis Pemisah Sifar

Tanda angka sifar pada dail.

14 bahagian

Jarak antara mana-mana dua garis pemisah yang bersebelahan.

digit 15 darjah

Satu siri nombor digabungkan dengan garis pembahagi.

16 Kedudukan Sifar Mekanikal

Kedudukan keseimbangan penunjuk selepas elemen pengukur kawalan mekanikal dimatikan. Kedudukan ini boleh bertepatan atau tidak bertepatan dengan garis pembahagian sifar.

Dalam instrumen dengan kedudukan sifar mampatan mekanikal, kedudukan sifar mekanikal tidak sepadan dengan garis pembahagi.

Dalam instrumen tanpa daya tindak balas mekanikal yang ketara, kedudukan sifar mekanikal tidak pasti.

Ketepatan

Ketepatan instrumen dipanggil ketepatan, juga dikenali sebagai ketepatan. Ketepatan dan kesilapan boleh dikatakan sebagai saudara kembar, kerana kewujudan kesilapan menimbulkan konsep ketepatan. Ringkasnya, ketepatan instrumen merujuk kepada tahap di mana nilai yang diukur instrumen hampir dengan nilai sebenar, biasanya dinyatakan sebagai ralat peratusan relatif (juga dikenali sebagai ralat penukaran relatif).

Variasi

Variasi merujuk kepada perbezaan maksimum antara nilai instrumen yang ditunjukkan apabila pembolehubah yang diukur (yang boleh difahami sebagai isyarat input) mencapai nilai yang sama dari arah berbeza beberapa kali. Dalam erti kata lain, variasi parameter yang diukur dari kecil ke besar (ciri positif) dan dari besar ke kecil (ciri terbalik) ialah tahap di mana parameter yang diukur tidak sepadan di bawah keadaan luaran yang tetap. Perbezaan antara keduanya dipanggil variasi instrumen

Sensitiviti

Kepekaan merujuk kepada kepekaan instrumen terhadap perubahan dalam parameter yang diukur, atau dengan kata lain, keupayaan untuk bertindak balas terhadap perubahan dalam kuantiti yang diukur. Ia adalah nisbah kenaikan perubahan output kepada kenaikan perubahan input dalam keadaan mantap. Kepekaan kadangkala juga dikenali sebagai "nisbah penguatan" dan merupakan kecerunan setiap titik pada garis tangen bagi ciri statik instrumen. Meningkatkan faktor amplifikasi boleh meningkatkan sensitiviti instrumen. Hanya meningkatkan sensitiviti tidak mengubah prestasi asas instrumen, iaitu, ketepatan instrumen tidak bertambah baik. Sebaliknya, kadangkala fenomena ayunan mungkin berlaku, menyebabkan output tidak stabil. Sensitiviti instrumen harus dikekalkan pada tahap yang sesuai.
