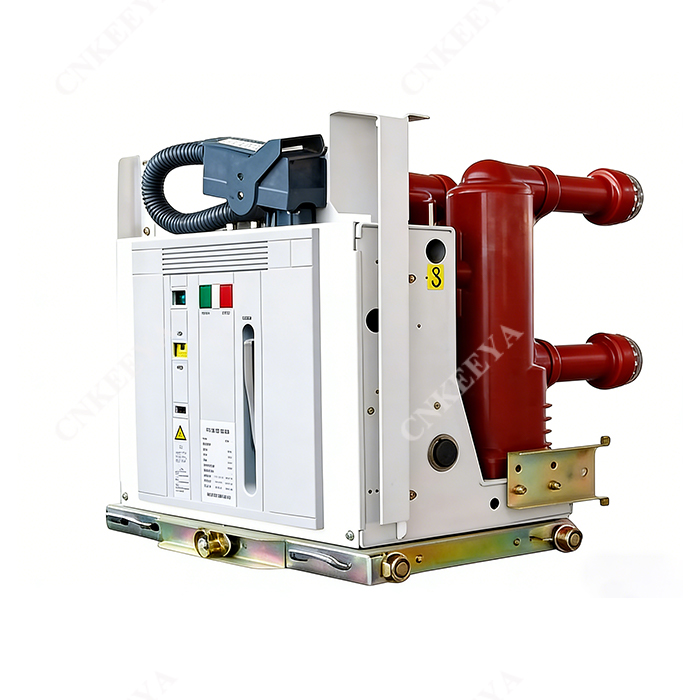

VIB-12 Pemutus Litar Vakum Dalaman Dengan Mekanisme Operasi Sisi

Penerangan Umum

Penggunaan utama, menggunakan keadaan ambien

VIB-12 Pemutus Litar Vakum Dalaman Dengan Mekanisme Pengendalian Sisi (Selepas ini dirujuk sebagai pemutus litar vakum) digunakan untuk voltan terkadar 12kV dan komponen peralatan suis dalaman AC 50Hz. Produk memenuhi standard GB 1984-2003 HV ACVacuum Circuit Breaker, JB38635-6994 Indoor Voltan Tinggi. Pemutus Litar Vakum,DLT 403-2000 Perintah Keadaan Teknikal 12KV~40.5kV Pemutus Litar Vakum dan IEC62271-100:2001 Pemutus Litar Vakum AC HV, dan lain-lain. dan operasi yang kerap dan arus litar pintas putus berulang.

VCB jenis ini menggunakan mekanisme pengendalian jenis baharu VCB. Benamkan pencelah vakum dan komponen litar utama sebagai penyepaduan dengan mengguna pakai tiang terbenam jenama intermnational untuk bahagian utama, untuk melindungi pencelah vakum daripada kemalangan, habuk dan lembap. Ia mempunyai kebolehsuaian alam sekitar yang baik, supaya mengurangkan kos operasi dan penyelenggaraan dengan banyak dan merealisasikan penyelenggaraan bebas daripada bahagian utama dan sedikit penyelenggaraan jenis mekanisme operasi dan mekanisme tahap ketahanan elektrik VIt telah lulus. Daya tahan mekanikal tahap M2, digunakan sebagai unit tetap dan juga dengan unit boleh lukis dengan memadankan mekanisme tolak masuk khusus. VCB jenis tetap boleh menambah interlock yang sepadan untuk pemadanan suis jenis tetap jenis XGN2, GG1A dan GGX.

Menerapkan keadaan persekitaran

1.Suhu ambien: Maks. suhu:+40℃, dan suhu purata dalam masa 24j hendaklah tidak melebihi 35℃ Suhu Min.:-20℃

2. Kelembapan relatif: Kelembapan relatif purata setiap hari;≤95%

Purata kelembapan relatif bulanan: ≤90%

Purata tekanan wap setiap hari: ≤2.2kPa

Purata tekanan wap bulanan: ≤1.8kPa

3. Ketinggian di atas paras laut: ≤2000m

4. Keamatan gempa bumi: tidak melebihi 8 darjah

5. Ia perlu dipasang di tempat tanpa habuk, api, hakisan kimia, letupan, wap dan semburan garam.

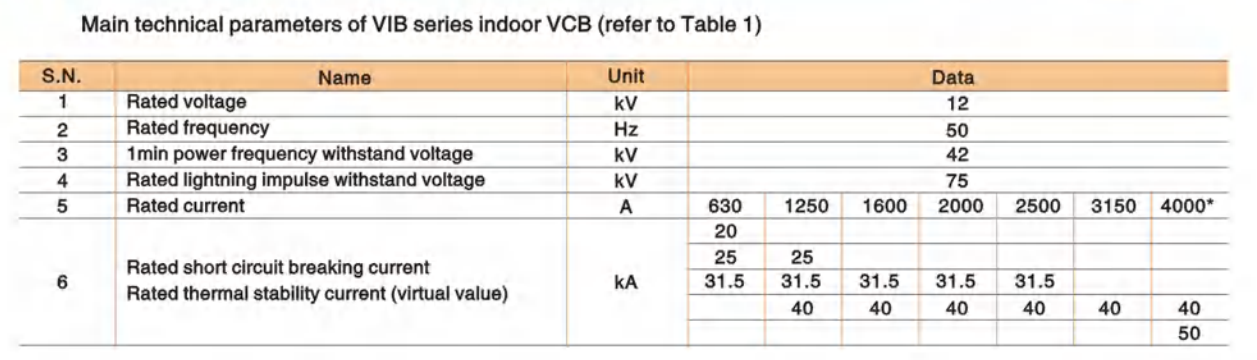

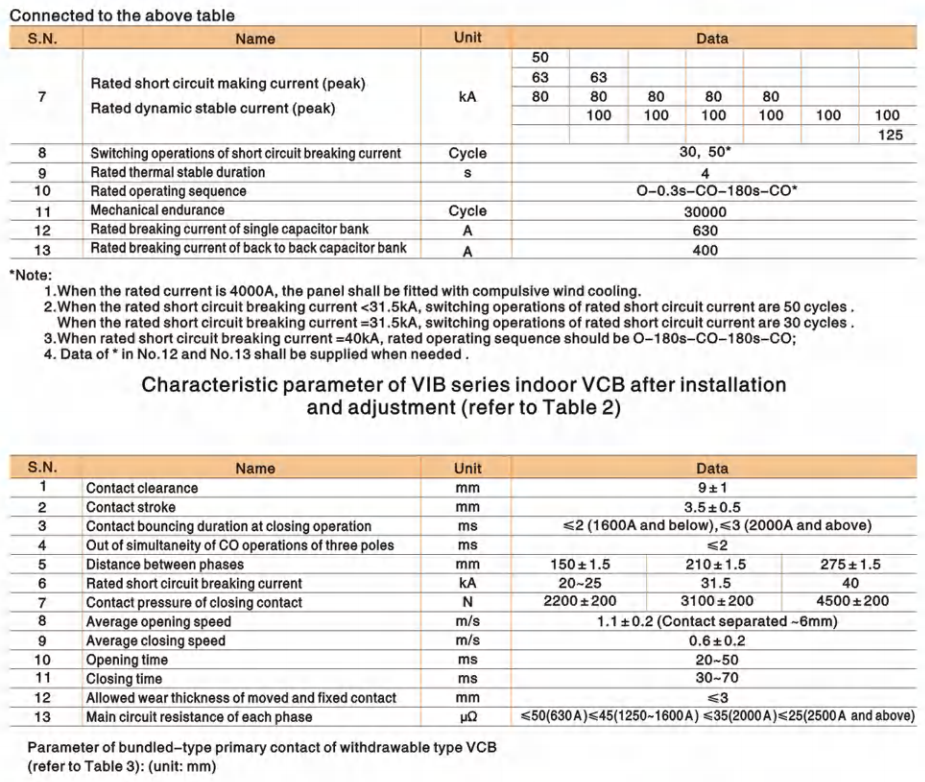

Parameter teknikal

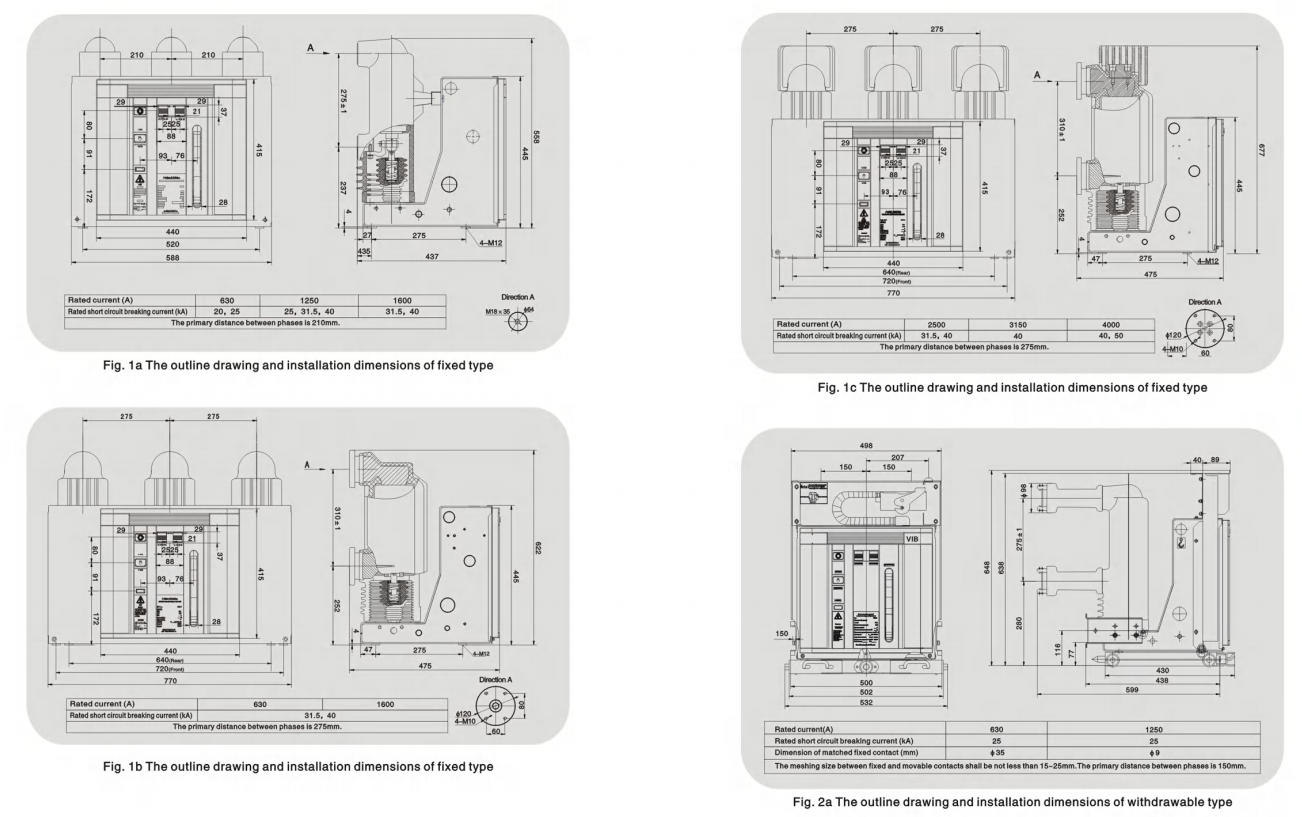

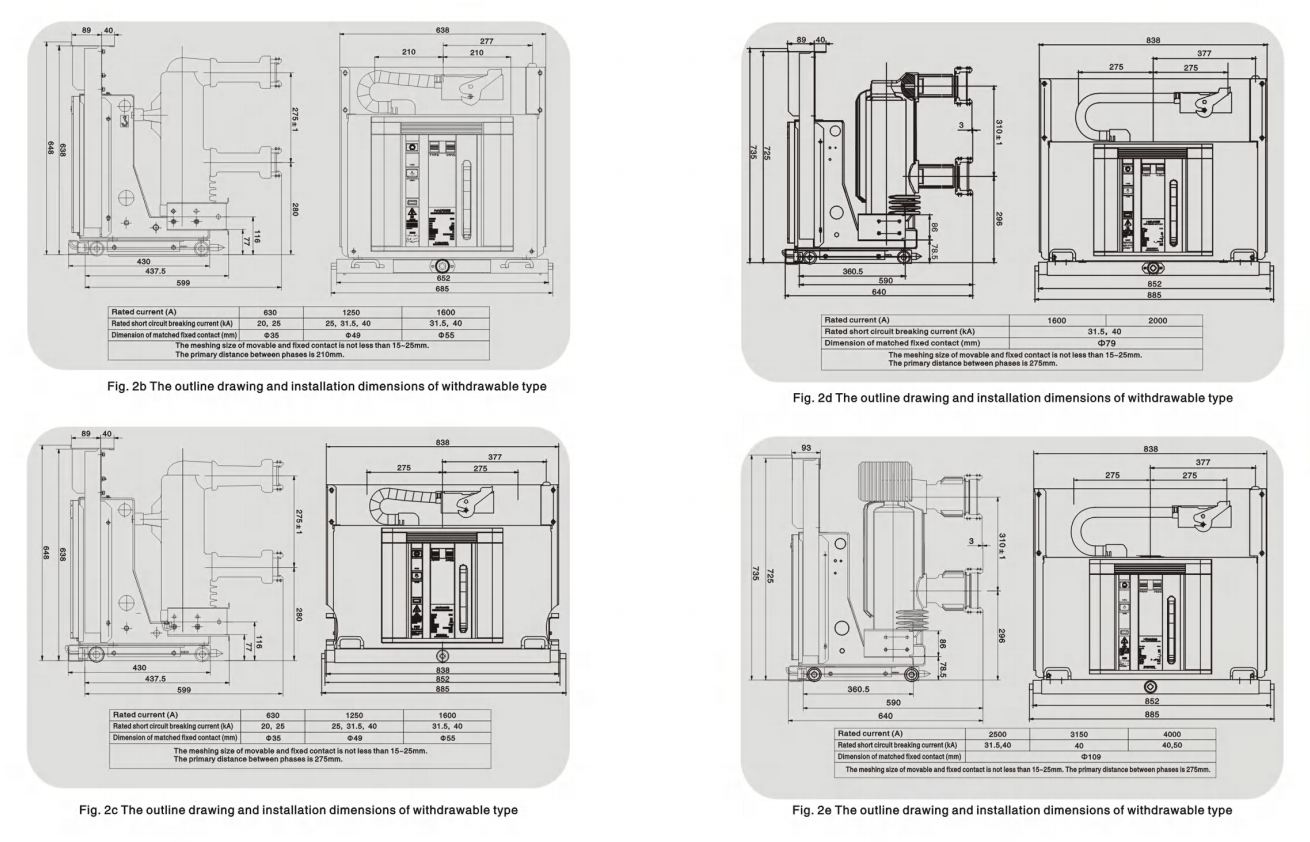

Lukisan garis besar dan dimensi pemasangan

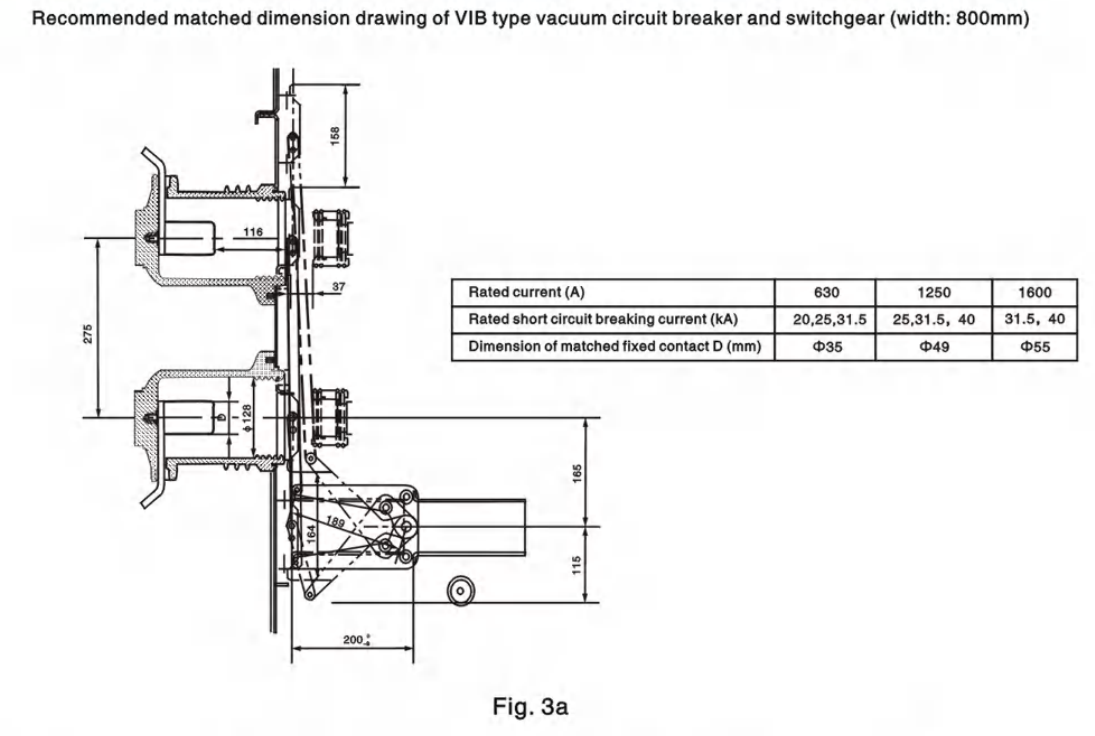

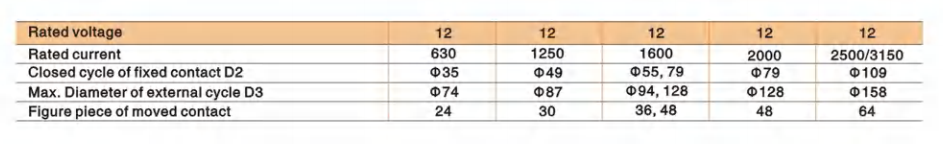

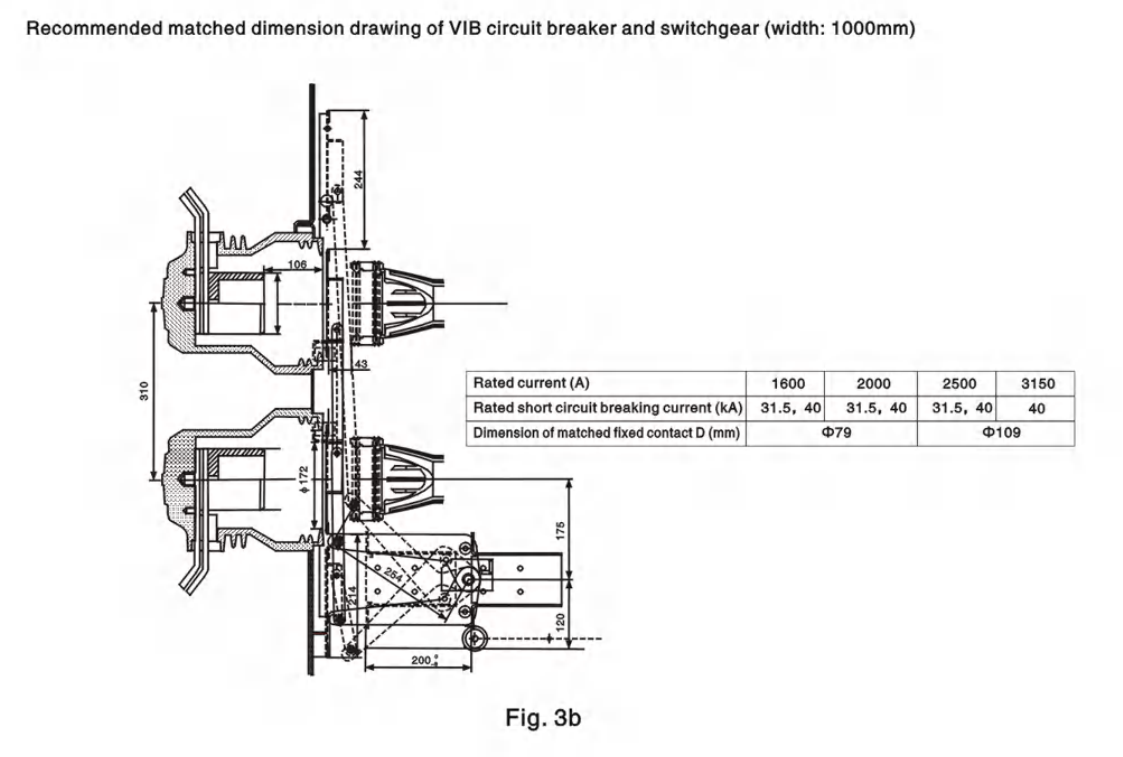

Disyorkan padanan dimensi VCB dan suis
