Pencawang Prefabrikasi Jenis Amerika

Keeya, sebuah kilang yang terkenal dan pembekal yang dipercayai, pakar dalam pengeluaran Pencawang Prefabrikasi Jenis Amerika yang canggih. Dengan komitmen terhadap inovasi dan kejuruteraan ketepatan, kilang kami cemerlang dalam menghasilkan pencawang termaju ini yang direka bentuk untuk memenuhi keperluan industri infrastruktur elektrik yang berkembang.

Hantar Pertanyaan

Penerangan Produk

Sebagai pembekal yang berdedikasi, Keeya mengutamakan kualiti dan pematuhan kepada piawaian industri, menawarkan penyelesaian terkini untuk meningkatkan sistem pengagihan tenaga. Dengan barisan Pencawang Prefabrikasi Jenis Amerika baharu kami, Keeya terus menetapkan penanda aras untuk kebolehpercayaan, kecekapan dan teknologi moden. Pilih Keeya sebagai pembekal anda untuk pencawang elektrik terkini dan alami masa depan pengagihan kuasa yang cekap dan maju.

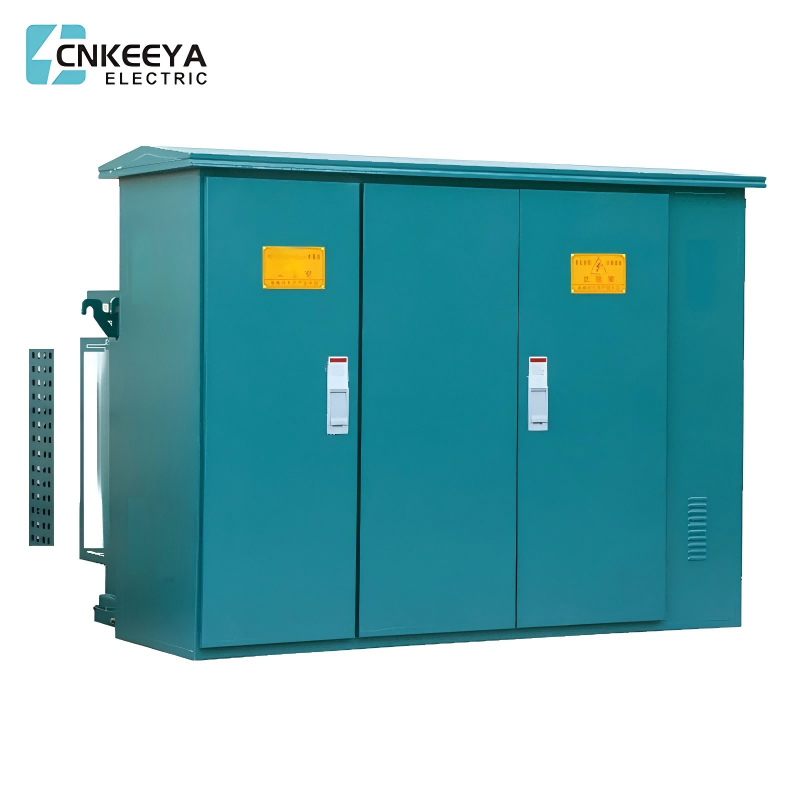

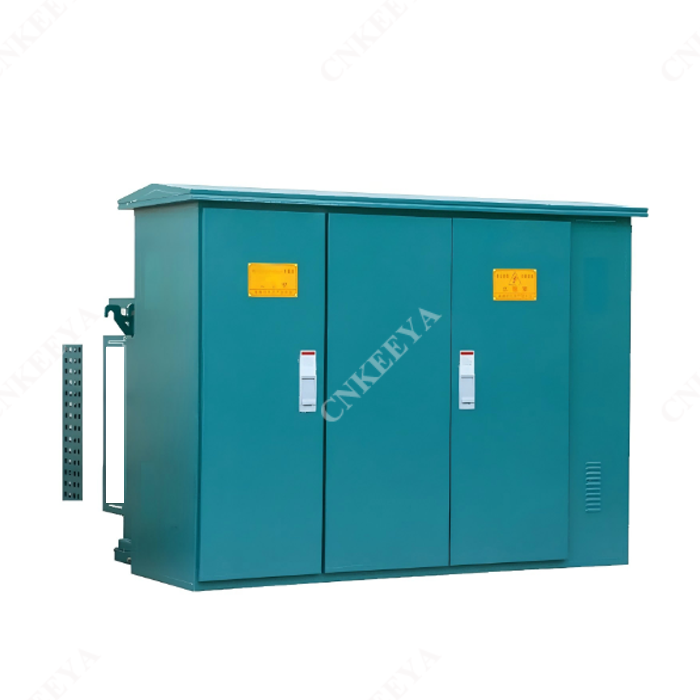

Siri ZGS11-12 American Type Prefabrication Substation(American type)Dengan volum yang kecil, pemasangan dan penyelenggaraan yang mudah, bunyi yang rendah, kehilangan yang rendah, anti-kecurian, kapasiti beban lampau, perlindungan penuh dan ciri-ciri lain. Ia sesuai untuk kawasan perumahan baru, tali pinggang hijau, taman, stesen, hotel, tapak pembinaan, lapangan terbang dan tempat lain.

Siri ZGS11-12 American Type Prefabrication Substation(Jenis Amerika), sesuai untuk bekalan kuasa rangkaian gelang 10kV, bekalan kuasa dwi atau sistem bekalan kuasa terminal, digunakan sebagai pencawang, pemeteran, kawalan pampasan dan peranti perlindungan. Produk ini mematuhi piawaian berikut: GB/T17467-2020 "Pencawang Pasang Siap Voltan Tinggi/Rendah" dan DL/T537-2018 "Keadaan Teknikal Pesanan Pencawang Kotak 6-35kV".

Keadaan perkhidmatan

● Ketinggian: tidak melebihi 1000m;

● Suhu ambien: -35℃~+40℃;

● Kelembapan relatif: purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%;

● Tempat pemasangan: tiada kebakaran, risiko letupan atau gas menghakis kimia dan berventilasi baik, sudut celupan tanah tidak lebih daripada 3°.

Parameter teknikal

Jadual parameter teknikal pencawang pasang siap

Tidak.	item	Unit	Parameter teknidal
1	Voltan terkadar	kV	12/0.4 (HV/LV)
2	Voltan operasi maks	kV	12(HV slde)
3	Kekerapan dinilai	Hz	50
4	Kapasiti dinilai	kVA	50-1600
5	1 min frekuensi kuasa menahan voltan	kV	35
6	Voltan impuls kilat	kV	75
7	Kod penyejukan		Direndam minyak disejukkan sendiri
8	tinggi arus putus fius sandaran voltan	kA	50
9	Arus putus fius palam masuk	kA	2.5
10	Suhu ambien	℃	-35~+40
11	Suhu yang dibenarkan rsie gegelung	℃	65
12	Peraturan voltan tanpa beban		±5% atau ±2×2.5%
13	Tahap bunyi bising	db	50
14	Tahap perlindungan		P43

ZGS11-12 Pencawang Pasang Siap (Jenis Amerika)

Lukisan pembinaan saluran masuk dan alur keluar kabel

Keperluan teknikal:

1. Rujuk saiz sebenar gabungan:

2. Permukaan pelantar konkrit hendaklah ßat, dan pencawang gabungan hendaklah px pada pelantar dengan menekan penetapan plat;

3. Bentuk bar pembumian dan pendakap penetapan kabel boleh ditentukan mengikut keadaan sebenar;

4. Rangka penetapan kabel dan bar pembumian hendaklah dibenamkan;

5. Lokasi lubang kabel masuk dan keluar ditentukan mengikut situasi tertentu;

6. Mesti ada jurang tidak kurang daripada 1.5m pada bahagian hadapan suis selepas pemasangan untuk memudahkan operasi.

7. Grid pembumian boleh dibuat daripada keluli bulat 12 tergalvani atau 40×4 ßat tembaga tergalvani, rintangan pembumian harus memenuhi keperluan jabatan kuasa.
