220kV dan di bawah pencawang prefabrikasi pintar modular

CNKEEYA adalah pembekal utama pencawang prefabrikasi pintar modular, yang mengkhususkan diri dalam penyelesaian untuk 220kV dan di bawah pencawang prefabrikasi pintar modular.

Kabinet Prefabricated adalah pencawang pintar luar berdasarkan konsep teras "pengedaran standard". Penggunaan struktur kabinet pasang siap telah menjadi langkah penting bagi pembinaan pembawa peralatan utama pencawang pintar. Berbanding dengan pecutan pembinaan grid pintar, kelajuan pembinaan pencawang agak tertinggal. Untuk mempercepatkan kitaran pembinaan pencawang pintar, Perbadanan Grid Negeri China telah mencadangkan mod pembinaan pengagihan standard pencawang penyelesaian "reka bentuk standard, pemprosesan kilang dan pembinaan pemasangan" menyedari promosi pesat dan penggunaan pencawang pintar (kabinet pasang siap).

Kabinet prefabrikasi adalah perwujudan penting teknologi baru, bahan baru dan peralatan baru yang digunakan dalam pencawang pintar. Ia terdiri daripada kabinet pasang siap, panel peralatan menengah (atau rak), kemudahan tambahan kabinet, dan lain -lain. Ia melengkapkan fabrikasi, pemasangan, pendawaian, pentauliahan dan tugas -tugas lain di kilang, dan diangkut ke tapak projek secara keseluruhan, yang terletak di Yayasan Pemasangan.

Kabinet prefabrikasi dan peralatan sekunder dalamannya menyedari integrasi seluruh set peralatan menengah oleh pengilang, merealisasikan pemprosesan kilang, mengurangkan pendawaian menengah di tempat, mengurangkan reka bentuk, pembinaan, pentauliahan dan beban kerja, memudahkan penyelenggaraan, memendekkan tempoh pembinaan, dan berkesan menyokong pembinaan pesat grid kuasa. Kabinet pasang siap mempunyai ciri -ciri teknikal penyeragaman, modularization dan prefabrication. Pengilang boleh menyesuaikan dimensi tertentu mengikut keperluan sebenar kabinet peralatan untuk menyesuaikan diri dengan operasi biasa peralatan.

Standardisasi bermakna saiz kabinet pasang siap akan merujuk kepada saiz bekas standard dan diperbaiki dengan betul, untuk menjadikannya sempurna dan mematuhi standard peralatan, dan menjadikannya mencapai standardisasi yang sepadan untuk memudahkan operasi biasa peralatan dengan lebih berkesan;

Modularization bermaksud bahawa kabinet pasang siap diklasifikasikan ke dalam peralatan prefabrikasi peralatan awam, peralatan selang kabinet pasang siap, kabinet prefabrikasi kuasa AC/DC, kabinet pasang siap bateri dan modul lain mengikut fungsi peralatan dalaman yang berlainan. Menurut tahap voltan yang berlainan, kabinet pasang siap modular yang berbeza boleh dibahagikan kepada beberapa sub modul;

Prefabrication bermaksud bahawa struktur kabinet, pemasangan peralatan dalaman, pendawaian antara peralatan dalaman, kabel dan kabel optik antara peralatan dalaman kabinet pasang siap semuanya diproses oleh prefabrication kilang. Dan pemasangan, pendawaian dan pentauliahan semua peralatan disiapkan di kilang. Kabinet pasang siap dan peralatan dalamannya diangkut ke tapak pencawang secara keseluruhan, dan kedudukan dan kuasa selesai untuk meningkatkan kecekapan pembinaan di lokasi dan mencapai matlamat untuk mengurangkan kitaran pembinaan pencawang pintar!

220kV dan di bawah ciri -ciri pencawang prefabrikasi pintar modular

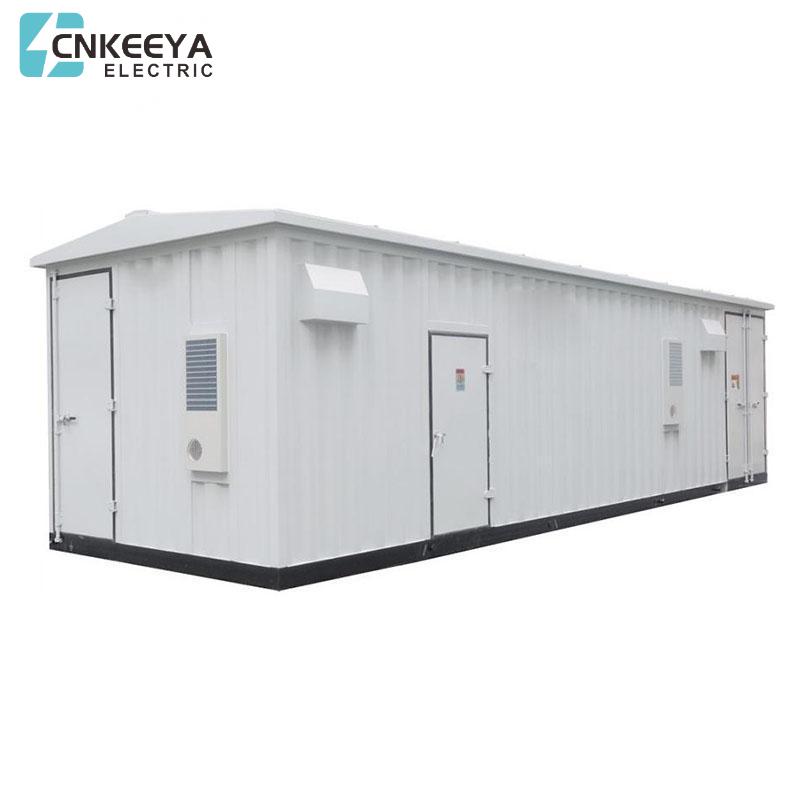

220kV dan di bawah pencawang prefabrikasi pintar modular

220kV dan di bawah modular Pencawang Kabinet Prefabricated Pantas Modular adalah generasi baru pencawang pintar yang dipromosikan oleh grid negeri, yang mempunyai kelebihan keselamatan dan kebolehpercayaan, kawasan boor kecil, tempoh pembinaan pendek, penampilan kecil dan indah, kehidupan perkhidmatan yang panjang, tiada radiasi, bunyi bising yang rendah, susun atur yang baik, dan lain -lain.

Transformer utama mengamalkan produk yang selamat, boleh dipercayai, rendah, kebocoran bebas dan bebas teras yang berkualiti tinggi; keseluruhan stesen bebas daripada konduktor terdedah dan peralatan elektrik yang terdedah. Dengan perlindungan shell yang baik, risiko kejutan elektrik yang tidak disengajakan dihapuskan, susun atur padat pencawang keseluruhan mengurangkan kawasan lantai dan ketinggian dengan lebih daripada 30% berbanding dengan pencawang sivil, mengurangkan kadar pendudukan ruang bandar; Beban kerja kejuruteraan awam di tapak dikurangkan sebanyak lebih daripada 70%berbanding dengan pencawang sivil konvensional, dan beban kerja pemasangan peralatan dikurangkan dengan lebih daripada 80%; Kabinet prefabrikasi, melalui teknologi firewall, teknologi halangan bunyi dan teknologi pelindung elektromagnet, ia dapat mengurangkan bunyi pencawang kepada kurang daripada 40 desibel, memenuhi keperluan penilaian alam sekitar bandar, dan menghapuskan pencemaran bunyi di sekitar kawasan -kawasan, Substation di pusat bandar, yang merupakan cara pembinaan pencawang baru.

Cepat - 3 bulan kitaran pengeluaran kilang, 1 bulan kitaran pembinaan di tapak.

Kawasan kecil - kecil, 30%-70%lebih kecil daripada pembinaan pencawang konvensional

Precise - The Shell mengamalkan enam proses anti -karat yang maju di peringkat antarabangsa, yang bebas daripada karat selama 30 tahun dan mempunyai hayat perkhidmatan selama 60 tahun. Peralatan elektrik utama mengamalkan peralatan bebas penyelenggaraan, yang selamat dan boleh dipercayai, dengan teknologi pemprosesan yang sangat baik dan reka bentuk penampilan yang indah.

Penjimatan - Reka bentuk standard, pemprosesan kilang, dan pembinaan jenis pemasangan menjimatkan 5%-10%daripada pelaburan komprehensif keseluruhan pencawang. Susun atur padat pencawang mengamalkan teknologi integrasi sistem lengkap, menjimatkan 30%- 70%sumber tanah.

Fleksibel - Struktur modular blok bangunan boleh diterima pakai mengikut lokasi geografi yang berbeza dari pencawang, atau ia boleh dibina oleh peringkat mengikut perancangan semasa dan masa depan dalam tempoh semasa, ia mudah bergerak, ia boleh dipindahkan ke tempat lain secara keseluruhan dalam masa yang singkat.

Pelbagai aplikasi

Produk -produk ini bukan sahaja boleh digunakan di kawasan pusat bandar untuk menyelesaikan masalah pendaratan sukar pencawang konvensional, tetapi juga digunakan secara meluas dalam arang batu, minyak dan industri tenaga tradisional lain serta fotovoltaik, kuasa angin dan industri tenaga baru yang lain. Pada masa yang sama, dengan mod pemasangan reka bentuk, penghasilan dan pengangkutan modular "modular", ia amat sesuai untuk kawasan pinggir bandar, kawasan gunung terpencil dan tempat -tempat lain di mana pengangkutan jalan tidak selesa.

Keadaan persekitaran operasi

Semua peralatan dalam kabinet hendaklah peralatan kelembapan-bukti, dan kabinet pasang siap hendaklah mempunyai fungsi dehumidifikasi.

Ketinggian: <1000m

Suhu purata tahunan: 23 ℃

Suhu maksimum yang melampau: 39. 9 ℃

Suhu minimum yang melampau: -8. 6 ℃

Rata -rata hujan tahunan: 1300

Purata penyejatan tahunan: /

Ketebalan salji maksimum tahunan: /

Kelembapan relatif purata tahunan (%): ≤75

Kedalaman tanah beku maksimum tahunan: ≤0. 5m

Waktu cahaya matahari tahunan: /

Hari ribut petir purata tahunan (d): 37. 6

Hari -hari Gale Purata Tahunan (d): /

Tahap Pencemaran: IV

Kelajuan angin maksimum: 25. 3m/s

Keamatan seismik asas: vi

Kedudukan Pemasangan: Luar

Struktur ruang pasang siap

1. Ruang dalaman dan struktur kabinet pasang siap terdiri daripada peralatan sekunder, penghawa dingin, pencahayaan, pertempuran pra, keselamatan, imej dan peralatan lain. Pada masa yang sama, juga perlu memenuhi keperluan kerja kakitangan operasi dan penyelenggaraan peralatan. Bahagian dalam kabinet perlu dirombak. Bahan hiasan adalah bahan api dan air tahan air. Bahan penebat haba boleh ditambah di antara bahan -bahan hiasan dan bungkus untuk menyekat cahaya matahari dan memastikan fungsi penebat haba kotak, pencahayaan dan penghawa dingin di kabinet dapat direalisasikan dengan cara yang berbeza mengikut keperluan. Untuk menjimatkan dengan berkesan, sistem penyaman udara dan ekzos industri dipasang di kabinet, yang boleh menyesuaikan persekitaran operasi di kabinet secara real time; sebagai mod yang tidak dijaga digunakan pada masa ini, keselamatan, imej, pemantauan imej dan sistem penggera kebakaran mesti dipasang di kabinet; susunan pendawaian boleh disusun dengan betul mengikut operasi biasa.

2. Jenis Kabinet Prefabrikasi GIS Alat Komposit dan Pencawang Jenis Kabinet Prefabrikasi. Kabinet prefabrikasi GIS komposit komposit termasuk kotak pasang siap, selang garis masuk dan keluar dan selang pengukuran dan selang perlindungan, dan selang garis masuk dan keluar termasuk selang garis masuk dan selang pengubah utama;

3. Transformer I dan pemutus litar L: Selang pengubah utama termasuk terminal kabel keluar dan pemecatan lll; pengukuran dan selang perlindungan yang disusun termasuk selang pemisahan bas dan dua pengukuran dan selang perlindungan. Pasangan bas yang disepak selang termasuk pemutus litar LL, pengubah LL dan dua pemutus IV, dan selang pengukuran dan perlindungan termasuk pengubah lll dan pemecatan v yang disambungkan bersama -sama; pengukuran yang disusun dan selang perlindungan ditetapkan di antara dua kumpulan bersebelahan selang garisan yang masuk dan keluar. Selang garis masuk dan keluar, selang pengukuran dan selang perlindungan dan bas membentuk struktur linear. Selang garis masuk dan keluar, pengukuran dan selang waktu perlindungan dan bas terletak di dalam kotak pasang siap. Kabinet peralatan gabungan sekunder yang diperbaiki terdiri daripada badan kabinet, peralatan menengah, penghawa dingin, pencahayaan, pertempuran api, keselamatan, imej dan peralatan lain. Semua peralatan di kabinet disambungkan dan disebarkan di kilang, dan diangkut ke tapak secara keseluruhan atau 2 ~ 3 unit.
